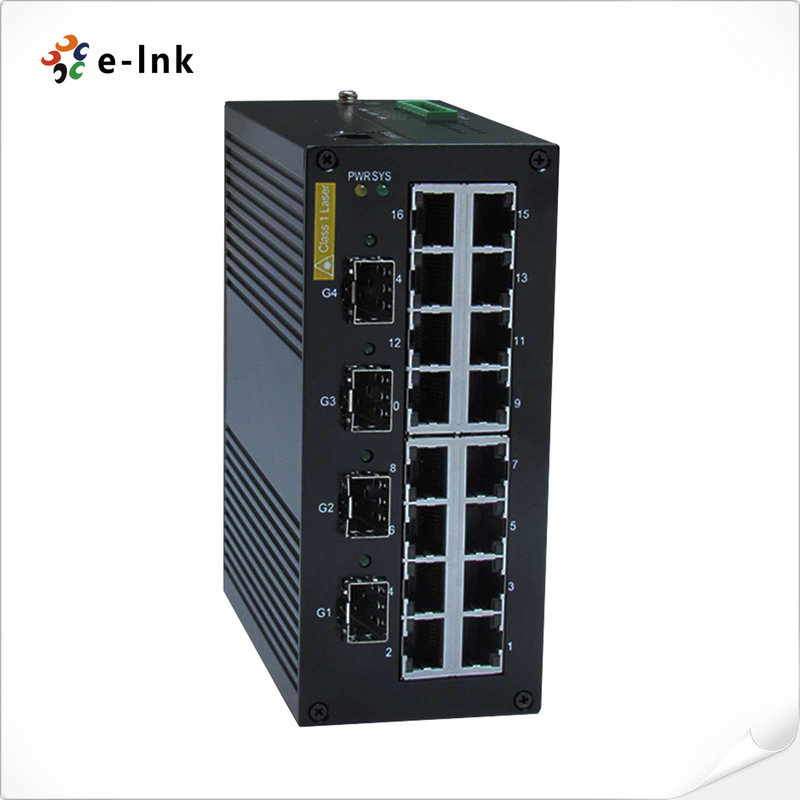

Управляемый промышленный коммутатор Ethernet: 16 x 10/100BASETX + 4 x 1000BaseX SFP

Модель

16 портов 10/100BaseTX + 4 порта 1000BaseX (слоты SFP)

Преимущества

Интерфейс командной строки (CLI) для быстрой настройки основных управляемых функций

Протокол кольца FMC "Fi Ring" (время восстановления < 20 мс) и RSTP/STP для резервирования сети

IGMP snooping для фильтрации многоадресного трафика

VLAN на основе портов, IEEE 802.1Q VLAN и GVRP для упрощения планирования сети

Поддержка зеркалирования портов

Поддержка списка управления доступом (ACL)

Управление штормом для любой комбинации многоадресного, широковещательного и DLF-трафика

Богатые функции QoS для управления и контроля трафика данных

Port Trunk для оптимального использования полосы пропускания

SNMPv3, IEEE 802.1X, HTTPS и SSH для повышения безопасности сети

SNMPv1/v2c/v3 для различных уровней управления сетью

RMON для эффективного мониторинга сети и проактивных возможностей

Управление полосой пропускания предотвращает непредсказуемое состояние сети

Функция блокировки порта для блокировки несанкционированного доступа на основе MAC-адреса

Автоматическая сигнализация по электронной почте, релейный выход

Работает с NMS FiVision (программное обеспечение для управления промышленной сетью) для мониторинга трафика и упрощения устранения неполадок в сети

Спецификации

Стандарты

IEEE 802.3

IEEE 802.3u

IEEE 802.3z

IEEE 802.1D-2004 для STP

IEEE 802.1w для Rapid STP

IEEE 802.1Q для VLAN Tagging

IEEE 802.1p для Class of Service

IEEE 802.1X для аутентификации

IEEE 802.3ad для Port Trunk с LACP

IEEE 802.3x для управления потоком

Протоколы

IGMPv1/v2, GVRP, SNMPv1/v2c/v3, DHCP Client,

TFTP, SMTP, RMON, HTTP, HTTPS, Telnet, Syslog,

SSH, SNMP Inform, SNTP Server/Client

MIB

MIB-II, Ethernet-Like MIB, P-BRIDGE MIB, Q-BRIDGE MIB,

Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9

Управление потоком

Управление потоком IEEE 802.3x, управление потоком обратного давления

Свойства коммутатора

Очереди приоритетов: 4

Макс. количество доступных VLAN: 256

Диапазон идентификаторов VLAN:  VID от 1 до 4094

Группы IGMP: 256

Размер таблицы MAC: 8K

Размер буфера пакетов: 2 Мбит

Интерфейс

Оптические порты: 1000BaseX (слоты SFP), 100BaseFX

Порты RJ45: 10/100BaseTX с автоматическим согласованием

Порт консоли: RS-232 (разъем RJ45)

Контакт сигнализации: 2 релейных выхода с током 1A@24V

Требования к питанию

Входное напряжение: 24 В постоянного тока (от 18 до 36 В постоянного тока), резервные двойные входы

Входной ток:

OnAccess 740: <0.55A@24VDC

OnAccess 746: <0.55A@24VDC

Защита от перегрузки по току: Присутствует

Защита от обратной полярности: Присутствует

Разъем: клеммные колодки с 6 контактами

Механические свойства

Корпус: Металл, защита IP30

Размеры: 60 x 112 x 138,5 мм

Вес: 760 г

Установка: крепление на DIN-рейку, настенное крепление

Ограничения окружающей среды

Рабочая температура:

Модели Wide Temp: от -40 до +80°C (от -40 до 180°F )

Относительная влажность окружающей среды: от 5 до 95% (без конденсации)

Стандарты и сертификаты

Безопасность: UL 60950-1

EMI: FCC Part 15 Subpart B Class A, EN 55022 Class A

EMS:

EN 61000-4-2 (ESD) Уровень 3, EN 61000-4-3 (RS) Уровень 3,

EN 61000-4-4 (EFT) Уровень 3, EN 61000-4-5 (Surge) Уровень 3,

EN 61000-4-6 (CS) Уровень 3, EN 61000-4-8 Уровень 3

Удар: IEC 60068-2-27

Свободное падение: IEC 60068-2-32

Вибрация: IEC 60068-2-6

Гарантийный срок: 5 лет
