Подробная информация о продукции
Место происхождения: Китай
Фирменное наименование: E-link
Сертификация: ROHS,FCC,CE
Номер модели: Серия LNK-IRS
Условия оплаты и доставки
Количество мин заказа: 1 шт.
Цена: negotiable
Упаковывая детали: Стандартный экспортный пакет оптоволоконного медиаконвертера
Время доставки: 5-12 рабочих дней
Условия оплаты: T/T, Western Union, MoneyGram, PayPal
Поставка способности: 1000 шт/месяц
Ключевое слово: |
Последовательный преобразователь в оптоволокно |
Интерфейс волокна: |
SFP, FC, SC или ST |
Вводная мощность: |
12~48VDC |
Потребление энергии: |
<6w> |
Вес: |
0.55 кг |
Размеры (LxWxH): |
119 х 114 х 50 мм |
Ключевое слово: |
Последовательный преобразователь в оптоволокно |
Интерфейс волокна: |
SFP, FC, SC или ST |
Вводная мощность: |
12~48VDC |
Потребление энергии: |
<6w> |
Вес: |
0.55 кг |
Размеры (LxWxH): |
119 х 114 х 50 мм |

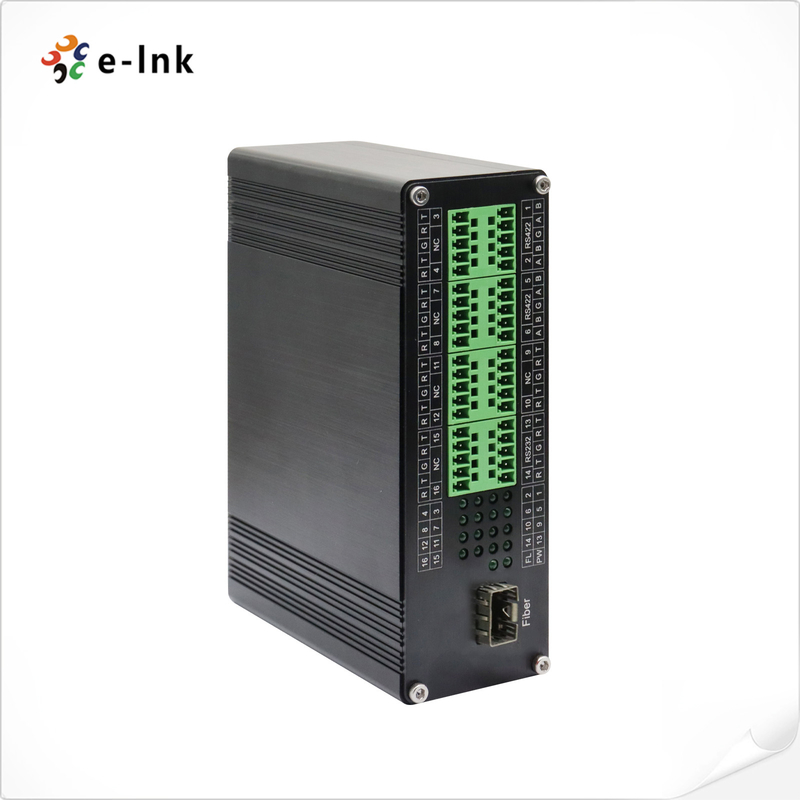

ПромышленныйСерийный RS232/RS485/RS422Оптические волокнаМодем
Преимущества модема
Проектирование без вентилятора и Din-Rail для суровой промышленной среды
Встроенный в двунаправленный RS232/422/485 (терминальный блок) серийный порт
Поддерживает многоканальные серийные порты данных: 4~16Ch RS232, 4~16Ch RS485 или 2~8Ch RS422
Серийные данные полностью прозрачны, скорость передачи передачи передач самоадаптивная, не требуется настройки
Поддерживает SFP, FC, SC или ST Мультимодные 2 км, одномодные 20 км
Высокоскоростные серийные данные могут быть использованы для связи DMX512 в управлении освещением сцены
Поддерживает входное напряжение 12 ~ 48VDC
Поддерживает защиту от обратной поляризации
Алюминиевый корпус IP40
-40°C до 80°C (-40°F до 176°F) Рабочая температура
5 лет гарантии
Технические индексы преобразователей промышленных волоконно-оптических носителей
| Интерфейс оптического волокна | |
| Интерфейс волокна | SFP, FC, SC или ST |
| Требование к кабелю |
Мультимод: 50/125 мм, 62,5/125 мм Однорежимный: 9/125um |
| Волоконный порт | 1 Волоконный порт |
| Расстояние передачи |
Мультирежим: 2 км Однорежимный: 20 км |
| Длина волны | 1310nm/1490nm/1550nm |
| Серийный интерфейс RS232 | |
| Физический интерфейс | Промышленный стандартный винтовой терминал |
| Тип данных | До 16Ch RS232 двунаправленность |
| Сигналы RS-232 | TxD, RxD, GND |
| Дистанция серийных портовых линий (медь) | 15 метров. |
| Баудовая ставка | 0 ~ 800 кбит / с |
| Серийный интерфейс RS422 | |
| Физический интерфейс | Промышленный стандартный винтовой терминал |
| Тип данных | До 8Ch RS422 двунаправленность |
| Сигналы RS-422 | Tx+, Tx-, Rx+, Rx-, GND |
| Дистанция серийных портовых линий (медь) | 1000 метров |
| Баудовая ставка | 0 ~ 800 кбит / с |
| Серийный интерфейс RS485 | |
| Физический интерфейс | Промышленный стандартный винтовой терминал |
| Тип данных | До 16Ch RS485 двунаправленность |
| Сигналы RS-485 | Данные+, Данные-, GND |
| Дистанция серийных портовых линий (медь) | 1000 метров |
| Ставка Baud | 0 ~ 800 кбит / с |
| Потребности в электроэнергии | |
| Вводная мощность | 12 ~ 48VDC |
| Потребление энергии | < 6 Вт |
| Коннектор питания | Терминальный блок |
| Защита мощности | Защита от обратной полярности |
| Светодиодный индикатор | |
| ПВР | Силовое питание |
| FL | Статус волоконной связи |
| Данные 1 ~ 16 | Сигнал последовательных данных |
| Механические | |
| Размеры (LxWxH) | 119 х 114 х 50 мм |
| Вес | 0.55 кг. |
| Корпус | Алюминиевый корпус |
| Варианты монтажа | ДИН-рельсовая установка |
| Экологические | |
| Рабочая температура | -40°C до 80°C (-40°F до 176°F) |
| Температура хранения | -40°C до 85°C (-40°F до 185°F) |
| Рабочая влажность | 5% ~ 95% (неконденсирующий) |
| MTBF | 216388 часов |
| Одобрения по правилам | |
| ЕНП | FCC Part15, CISPR (EN55022) Класс А |
| ЕЭС |
EN61000-4-2 (ESD) Уровень 4, критерии B EN61000-4-3 (RS) Уровень 3, критерии А EN61000-4-4 (EFT) Уровень 3, критерии А EN61000-4-5 (Подъем) Уровень 3, Критерии B EN61000-4-6 (CS) Уровень 3, критерии А |
| Удар / свободное падение / вибрация |
Шок: MIL-STD-810F метод 516.5 Свободное падение: MIL-STD-810F Метод 516.5 Вибрация: MIL-STD-810F Метод 514.5 C-1 & C-2 |
| Зеленый | Соответствует требованиям RoHS |
| Сертификации: | FCC, CE |
Преобразователь СФПОбзор
E-link LNK-IRS series is an industrial grade Multi-Channel RS232/RS485/RS422 to fiber optic converter which converts a standard RS232/RS485/RS422 signal to a fiber optic link as to extend the signal up to 2KM on multimode fiber and 20KM on single mode fiberПоддерживает многоканальные серийные порты данных: 4~16Ch RS232, 4~16Ch RS485 или 2~8Ch RS422.8Ch RS485 + 4Ch RS422Он имеет конструкцию типа Din-Rail, чтобы дать пользователям легкую установку и обслуживание в любой суровой промышленной среде.
Использование оптоволоконной связи решает проблемы электромагнитных помех, помех наземного кольца и повреждений молнии.и конфиденциальность передачи данных, и может широко использоваться в различных промышленных контрольных, процессовых, контрольных и транспортных мероприятиях.
.
| Канал данных | Измеренная безошибочная baud-скорость (bps) |
Максимальная поддерживаемая baud-скорость (Kbps) |
Типичное применение |
| 1 | 460800 | 800 | Система управления освещением сцены DMX512-500Kbps, мониторинг безопасности, пожарная сигнализация, промышленное управление и т.д. |
| 2 | 460800 | 800 | Система управления освещением сцены DMX512-500Kbps, мониторинг безопасности, пожарная сигнализация, промышленное управление и т.д. |
| 3 | 230400 | 250 | Мониторинг безопасности, пожарная сигнализация, промышленный контроль и т.д. |
| 4 | 230400 | 250 | Мониторинг безопасности, пожарная сигнализация, промышленный контроль и т.д. |
| 5 | 460800 | 800 | Система управления освещением сцены DMX512-500Kbps, мониторинг безопасности, пожарная сигнализация, промышленное управление и т.д. |
| 6 | 460800 | 800 | Система управления освещением сцены DMX512-500Kbps, мониторинг безопасности, пожарная сигнализация, промышленное управление и т.д. |
| 7 | 230400 | 250 | Мониторинг безопасности, пожарная сигнализация, промышленный контроль и т.д. |
| 8 | 230400 | 250 | Мониторинг безопасности, пожарная сигнализация, промышленный контроль и т.д. |
| 9 | 460800 | 500 | Система управления освещением сцены DMX512-500Kbps, мониторинг безопасности, пожарная сигнализация, промышленное управление и т.д. |
| 10 | 460800 | 500 | Система управления освещением сцены DMX512-500Kbps, мониторинг безопасности, пожарная сигнализация, промышленное управление и т.д. |
| 11 | 230400 | 250 | Мониторинг безопасности, пожарная сигнализация, промышленный контроль и т.д. |
| 12 | 230400 | 250 | Мониторинг безопасности, пожарная сигнализация, промышленный контроль и т.д. |
| 13 | 230400 | 250 | Мониторинг безопасности, пожарная сигнализация, промышленный контроль и т.д. |
| 14 | 230400 | 250 | Мониторинг безопасности, пожарная сигнализация, промышленный контроль и т.д. |
| 15 | 230400 | 250 | Мониторинг безопасности, пожарная сигнализация, промышленный контроль и т.д. |
| 16 | 230400 | 250 | Мониторинг безопасности, пожарная сигнализация, промышленный контроль и т.д. |
