Подробная информация о продукции
Place of Origin: China
Фирменное наименование: E-link
Сертификация: ISO9001, CE, FCC, RoHS
Model Number: LNK-IMCRS1100-SFP
Условия оплаты и доставки
Minimum Order Quantity: 1pcs
Цена: negotiate
Packaging Details: Industrial Ethernet Converter standard export package
Delivery Time: 5-8 working days
Payment Terms: T/T,Western Union,MoneyGram,PayPal
Supply Ability: 1000pcs/month
Max Packet Length:: |
9K Bytes |
Ethernet Port:: |
1 x RJ45 |
Optical Port:: |
1 x SFP 100Base-FX |
Serial Port: |
1 x RS232/RS485/RS422 Industrial Terminal |
Input Power:: |
12~48VDC, 4-pin terminal block |
Dimensions (WxDxH):: |
95 x 70 x 30 mm |
Casing:: |
Aluminum Case |
Max Packet Length:: |
9K Bytes |
Ethernet Port:: |
1 x RJ45 |
Optical Port:: |
1 x SFP 100Base-FX |
Serial Port: |
1 x RS232/RS485/RS422 Industrial Terminal |
Input Power:: |
12~48VDC, 4-pin terminal block |
Dimensions (WxDxH):: |
95 x 70 x 30 mm |
Casing:: |
Aluminum Case |

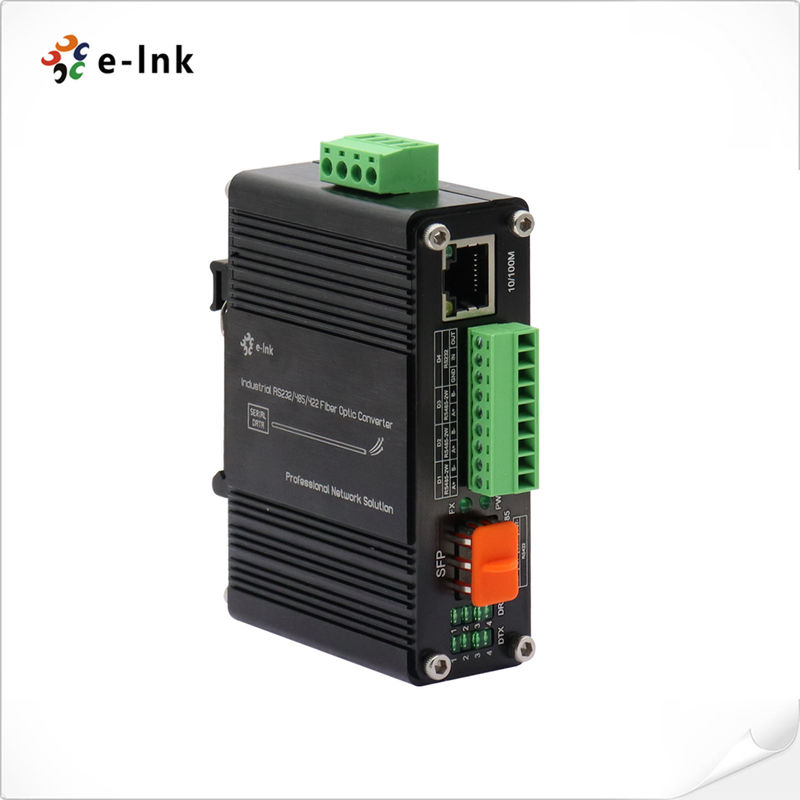

Мини-индустриальный преобразователь СМИ 10/100Base-T в 100Base-X SFP
Преобразователь EthernetОсобенности
1 x 10/100BASE-T RJ45 порт с автоматической функцией MDI / MDI-X
1 x SFP порт, 100 Base-FX
1 x RS232/RS485/RS422 Серийный порт
Поддерживает полный/полудуплекс, автопереговоры
Соответствует требованиям IEEE 802.3az Energy Efficient Ethernet (EEE)
Обширные светодиодные индикаторы для сетевой диагностики
Встроенная защита от перенапряжения и статической защиты
Входная мощность терминального блока 12~48VDC
Поддерживает установку DIN-Rail & Wall-mount
Относительно экологически устойчивые -40°C до 75°C
(-40°F до 167°F) рабочая температура
Обзор
LNK-IMCRS1100-SFP представляет собой преобразователь СМИ типа DIN rail, который поддерживает внешние модули SFP и
Это продукт с отвержденным качеством, рабочий диапазон температуры
LNK-IMCRS1100-SFP поддерживает 10/100Base-T и 100Base-X SFP и RS232/RS485/RS422
Ethernet-порт поддерживает как полудуплексный, так и полный дуплексный режим.
Модули SFP (одномодные/многомодные волокна, 1/2 ядра) по мере необходимости.
Сигнал / RJ45 данные на волоконно-оптическую связь как расширить сигнал до 2 км на мультимодных волокон и 80 км на
Одномодное волокно.
Технические индексы
| Ethernet | |
| Стандарты | IEEE802.3 10Base-T |
| IEEE802.3u 100Base-TX/FX | |
| IEEE 802.3az Энергоэффективный Ethernet (EEE) | |
| Тип обработки | Сохранение и пересылка |
| Скорость фильтрации | 14,880pps (10Mbps) |
| 148,800pps (100Mbps) | |
| Пакетная буферная память | 1 Мбит |
| Максимальная длина пакета | 9K байтов |
| Размер таблицы адресов | 2K MAC-адреса |
| Интерфейс | |
| Порт Ethernet: | 1 x RJ45 |
| Оптический порт: | 1 x SFP 100Base-FX |
| Серийный порт | 1 x RS232/RS485/RS422 Промышленный терминал |
| RS232/RS485/RS422 | |
| Серийный интерфейс | Промышленный терминал |
| Сигнальные порты | 1Ch RS232 - 1 Мбит/с 1Ch R485 - 1 Мбит/с 2Ch RS485H- 2Mbps 2Ch RS485H может быть сгруппирован в 1Ch высокоскоростной RS422 |
| Баудовая ставка | RS485/RS422/RS232:4800-460800 |
| Стандартный | ОВОС /ОВОС RS232/485/422 |
| Серийное расстояние | RS232: 15 м, RS485/422: 1000 м |
| Уровень | Максимально 2 Мбит / с |
| RS-232 | TXD, RXD, GND - двунаправленный |
| RS-485 | D+, D-, GND - двунаправленный |
| Статическая защита | Защита от 15 кВ электромагнитного статического разряда (ESD) |
| Защита от перенапряжений | Защита от перенапряжений 1500 Вт/сек |
| Электрические и механические | |
| Сила ввода | 12 ~ 48VDC, 4-прикольный терминальный блок |
| Потребление энергии | 3 Вт Макс. |
| Размеры (WxDxH) | 95 x 70 x 30 мм |
| Вес | 0.25 кг. |
| Корпус | Алюминиевый корпус |
| Варианты монтажа: | DIN-Rail/Стенная установка |
| Светодиодные индикаторы | |
| ПВР | Статус питания |
| Внешняя валюта | Состояние ссылки данных |
| 10/100M | Статус Ethernet |
| DTX 1 2 3 4 | Статус последовательных данных |
| DRX 1 2 3 4 | Статус последовательных данных |
| Экологические | |
| Рабочая температура: | -40°C до 75°C (-40°F до 167°F) |
| Температура хранения: | -40°C до 85°C (-40°F до 185°F) |
| Относительная влажность: | Неконденсирующее от 5% до 95% |
| MTBF | > 200 000 часов |
| Разрешения по правилам | |
| ISO9001, CE, FCC, RoHS | |
ЕНС: EN55022:2010+AC: 2011, класс А EN 61000-3-2: 2006+A1: 2009+A2: 2009 EN 61000-3-3: 2013 EN55024: 2010 | |
EMS: IEC 61000-4-2: 2008 (ESD) IEC 61000-4-3: 2010 (RS) IEC 61000-4-4: 2012 (EFT) IEC 61000-4-5: 2014 (всплеск) IEC 61000-4-6: 2013 (CS) IEC 61000-4-8: 2009 (PFMF) | |
Применение
Информация о заказе
| Модель | Описание |
| LNK-IMCRS1100-SFP | Мини-индустриальный преобразователь средств массовой информации 10/100Base-T в 100Base-X SFP Fiber Ethernet с 1Ch RS232/RS485/RS422 |
| Варианты SFP | Пожалуйста, выберите свой SFP на нашей странице SFP Options (Industrial SFP). |
| Модуль SFP покупается отдельно. | |
| Варианты монтажа | Установлена поддержка по умолчанию DIN-Rail; включена поддержка на стенке. |
| Опции питания | 24 Вт / 1 А 24 ВДС. Открытый провод для терминального блока |
| Поставки питания покупаются отдельно. |
