Подробная информация о продукции
Место происхождения: КИТАЙ
Фирменное наименование: E-link
Сертификация: ROHS,FCC,CE
Номер модели: LNK-IRS93-SC20
Условия оплаты и доставки
Количество мин заказа: ПК 1
Цена: Подлежит обсуждению
Упаковывая детали: Пакет экспорта конвертера средств массовой информации волокна стандартный
Время доставки: 5-12 рабочих дней
Условия оплаты: T/T, западное соединение, MoneyGram, PayPal
Поставка способности: 1000 шт/месяц
Ключевое слово: |
Промышленный последовательный оптоволоконный преобразователь |
Оптоволоконный порт: |
разъем СК |
Дальность передачи: |
20 км |
Защита от перегрузки: |
1500 Вт/сек |
Рабочая Температура: |
от -25°С до +75°С |
Корпус: |
Алюминиевый корпус IP40 |
Ключевое слово: |
Промышленный последовательный оптоволоконный преобразователь |
Оптоволоконный порт: |
разъем СК |
Дальность передачи: |
20 км |
Защита от перегрузки: |
1500 Вт/сек |
Рабочая Температура: |
от -25°С до +75°С |
Корпус: |
Алюминиевый корпус IP40 |

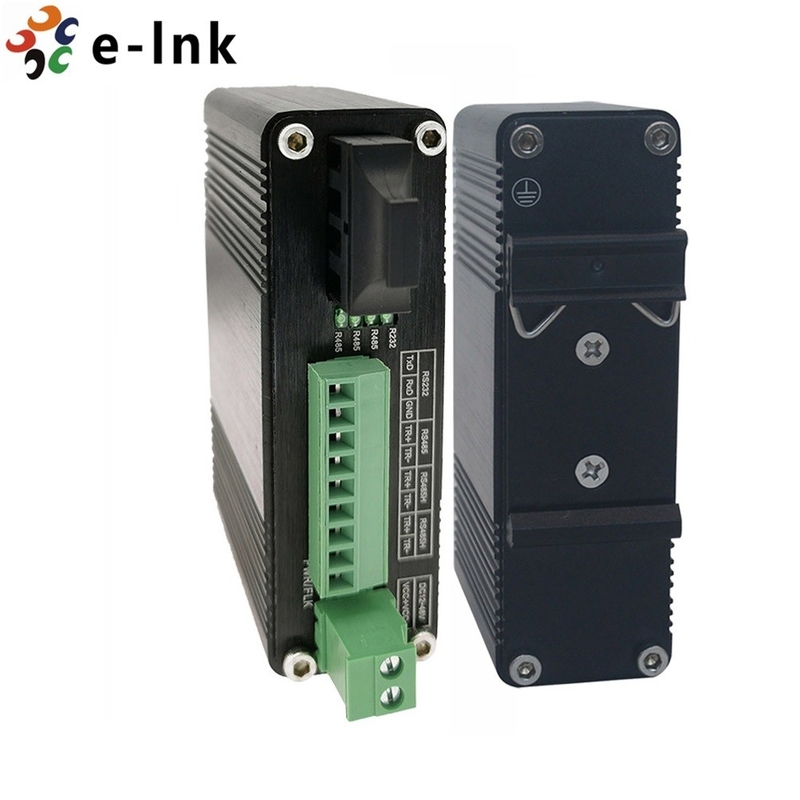

Промышленный серийный модем 20КМ конвертера средств массовой информации СК волокна РС232 РС485 РС422 одиночный режим 20КМ
Волоконно-оптический модемСодержание пакета
► Волоконно-оптический модем серии LNK-IRS93 x 1
► Краткое руководство x 1
► L-образный настенный кронштейн x 1
Промышленный медиаконвертерМонтаж
Подключение оптоволоконного порта SC/ST (SC по умолчанию, ST опционально)
Концепция порта и кабеля SC/ST проста.Предположим, вы подключаете устройства I и II.В отличие от электрических сигналов оптические сигналы не требуют цепи для передачи данных.Следовательно, одна из оптических линий используется для передачи данных от устройства I к устройству II, а другая оптическая линия используется для передачи данных от устройства II к устройству I для полнодуплексной передачи.
Все, что вам нужно запомнить, это подключить порт Tx (передача) устройства I к порту Rx (прием) устройства II, а порт Rx (прием) устройства I к порту Tx (передача) устройства II.Если вы делаете кабели самостоятельно, мы рекомендуем маркировать две стороны одной и той же линии одной и той же буквой (A-to-A и B-to-B, как показано ниже, или A1-to-A2 и B1-to-B2). ).
ВНИМАНИЕ:
1. Это лазерный/светодиодный продукт класса 1.Во избежание серьезного повреждения глаз не смотрите прямо на лазерный луч.
2. Вышеупомянутый текст предназначен только для соединения с двумя оптоволоконными портами;если для подключения к одному оптоволоконному порту, просто используйте 1 оптоволоконный кабель для подключения, не нужно указывать сторону Tx или Rx.
RS232 RS422 RS485 Последовательный медиаконвертерНастраивать
a) Подключите порт RS232/422/485 медиаконвертера к последовательному устройству с помощью последовательного кабеля.
б) Подключите оптоволоконный кабель от устройства (медиаконвертера) на другом конце к разъему SC/ST.
c) После включения устройства все индикаторы PWR загорятся.Если индикаторы не горят, проверьте подключение источника питания.
г) После того, как все кабели будут правильно подключены, индикаторы загорятся в соответствии со светодиодами состояния порта.
Информация для заказа преобразователя данных RS485 в оптоволокно
|
Модель |
Описание |
|
LNK-IRS93-SC20 |
Промышленный серийный номер РС232/РС485/РС422, СК СМ 1310нм, 20м |
|
Варианты монтажа |
► Установлен кронштейн для DIN-рейки по умолчанию, кронштейн для настенного монтажа входит в комплект. |
|
Параметры питания |
► Блок питания приобретается отдельно |
