4-портовый промышленный оптоволоконный коммутатор Ethernet
, Умный управил переключателем POE
, Мини-гигабитный коммутатор Ethernet
4-портовый 10/100/1000Base-T на 1-портовый 100/1000BASE-X
Миниатюрный промышленный интеллектуальный управляемый оптоволоконный коммутатор Ethernet с ИИ

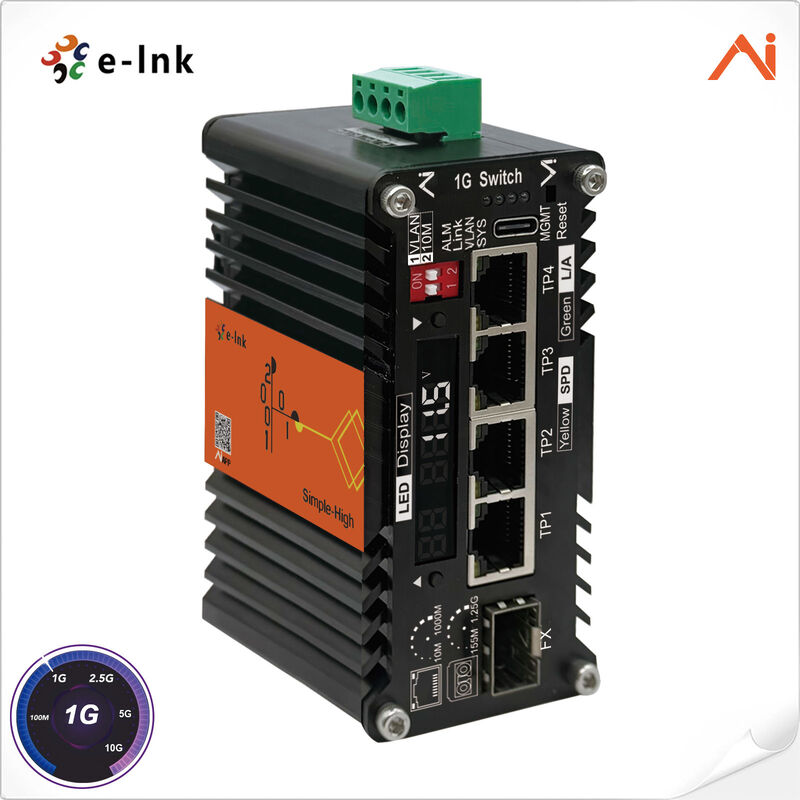

Обзор мини-промышленного интеллектуального управляемого PoE++ Ethernet-коммутатора с ИИ
LNK-AIMC104GM — это компактный промышленный оптоволоконный коммутатор с интеллектуальным управлением ИИ, независимо разработанный E-link. Каждое устройство оснащено 4×портами RJ45 10/100/1000Base-T + 1×Ethernet-портам RJ45 10/100/1000Base-T Это первое в мире инновационное
устройствосочетает в себе двойные преимущества управляемых и неуправляемых коммутаторов. Инженеры могут отслеживать состояние устройства различными способами : мобильное приложение, веб-интерфейс управления на ПКи светодиодный дисплейбез дополнительных тестовых инструментов.
Данные охватывают:напряжение,ток, температуру, состояние порта Ethernet, рабочее состояние оптоволоконного порта SFP, а также подробные параметры SFP DDM, такие как оптическая мощность, длина волны, расстояние передачи, скорость канала и температура модуля.
Мы разработали этот продукт на основе стандартных коммутаторов:
Функции устройства:Сигнализация оптоволоконного порта, плановое перезапуск системы,изоляция VLAN, поддержка передачи на расстояние 10M 250m. Режим резервирования поддерживает функцию автоматического восстановления. Если порт назначения пакета отключен, он перенаправляет пакет на другой порт резервной пары.
Соответствует стандарту IP40, алюминиевый корпус, стабильно работает в суровых промышленных температурах от -40℃ до 75℃.
Оснащен двумя резервными источниками питания, что обеспечивает стабильную работу Ethernet 24X7.
Сценарии применения:
Интеллектуальное производство и автоматизация: передача данных и межсоединение нескольких устройств.
Энергетика и новая энергетика: связь для видеонаблюдения и кластерные сети.
Железнодорожный транспорт и туннельное строительство: мониторинг видео в реальном времени и передача сигналов.
Нефтегазовые и горнодобывающие объекты: стабильная связь
Развертывание интеллектуальных городов и новой инфраструктуры
Кроме того, этот продукт может использоваться в таких областях, как автономное вождение, гуманоидные роботы, вычисления с использованием ИИ, металлургия, химическая инженерия, базовые станции для исследований на открытом воздухе и мониторинг погоды в полевых условиях.
Функции мини-промышленного интеллектуального управляемого PoE++ Ethernet-коммутатора с ИИ
Промышленный интеллектуальный управляемый Самостоятельно разработанная E-link интеллектуальная система управления, поддерживающая мобильное приложение для Android и веб-интерфейс для ПК
Промышленный интеллектуальный управляемый Однократное отображение данных в реальном времени на светодиодном экране: ток системы, напряжение, внутренняя температура, оптическая мощность передачи/приема SFP, скорость канала Ethernet и оптоволоконного порта и многое другое►
Промышленный интеллектуальный управляемый ►
Промышленный интеллектуальный управляемый диапазон входного напряжения 9–54VDC ►
В постоянного тока. Открытый провод для клеммной колодки►
В постоянного тока. Открытый провод для клеммной колодки► 9~54V DC ►
В постоянного тока. Открытый провод для клеммной колодки►
В постоянного тока. Открытый провод для клеммной колодки►
В постоянного тока. Открытый провод для клеммной колодкиK
Промышленный интеллектуальный управляемый ► Широкий диапазон рабочих температур: -40°C ~ +75°C (-40°F ~ 167°F)Технические характеристики мини-промышленного интеллектуального управляемого PoE++ Ethernet-коммутатора с ИИ
Промышленный интеллектуальный управляемый оптоволоконный
коммутатор
|
с ИИРежим доступа1x
|
|
SFP 100/1000BASE-X к
|
4xEthernet-портам RJ45 10/100/1000Base-T Стандарты EthernetСоответствие стандартам IEEE 802.3 EthernetIEEE 802.3u Fast Ethernet
|
|
IEEE 802.3ab Gigabit Ethernet
|
|
IEEE 802.3x управление потоком в полнодуплексном режиме
|
IEEE 802.3az энергоэффективный Ethernet (EEE)
|
|
Тип обработки
|
|
Хранение и пересылка
|
|
Скорость фильтрации пересылки
|
|
14,880 пакетов/с (10 Мбит/с)
|
|
148,800 пакетов/с (100 Мбит/с)
|
1,488,000 пакетов/с (1000 Мбит/с)
|
|
Буферная память пакетов
|
1 Мбит
|
|
Максимальная длина пакета
|
|
9K байт
|
|
Коммутационная способность
|
20 Гбит/с / без блокировки
|
|
ПК (поддержка MacOS, Windows)
|
Браузер MacOS:
|
|
Microsoft Edge 89+ (дата выпуска: 2021-03-04 или более поздняя версия)
|
Google Chrome 89+ (дата выпуска: 2021-03-02 или более поздняя версия)Opera 75+ (дата выпуска: 2021-03-24 или более поздняя версия)
|
|
Браузер Windows:
|
|
Microsoft Edge 89+ (дата выпуска: 2021-03-04 или более поздняя версия)
|
не поддерживает iOS)
Мобильное приложение для телефона (Android)
Поддерживает все мобильные телефоны и планшеты на Android
|
|
(Поддержка Android,
|
не поддерживает iOS)
Мобильное приложение для телефона (Android)
Поддерживает все мобильные телефоны и планшеты на Android
|
|
Мобильное приложение для iPhone (iOS) Не поддерживает iPhone или iPadФункции интеллектуального управления ИИ
|
|
Состояние сервисной платы
|
Температура
|
|
Напряжение
|
Ток
|
|
Состояние порта RJ45
|
|
Состояние канала связи
|
Скорость
|
|
|
VLAN
|
|
Состояние порта SFP
|
|
Состояние канала связи
|
DIP-переключатель
|
|
|
TX мощность
|
|
Красный постоянно горит: оптическая мощность приема ниже порога
|
|
Вся информация DDM
|
DIP-переключатель
|
|
|
DIP1
|
|
VLAN
|
|
DIP2
|
|
10M
|
|
Сигнализация оптоволоконного порта
|
Поддержка
|
Красный постоянно горит: оптическая мощность приема ниже порога
|
|
|
Поддержка
|
Интерфейс
|
|
Порт
|
-Порт Ethernet RJ45 10/100/1000BASE-T с автосогласованием, авто MDI/MDI-X
|
|
|
4
|
-Порт Ethernet RJ45 10/100/1000BASE-T с автосогласованием, авто MDI/MDI-X
|
|
|
4SFP 100/1000BASE-XПорт 10/100/1000BASE-T
|
|
Кабель: Cat 5e или выше;
|
-≤250 метров при скорости передачи данных 10M
|
|
-входное напряжение питания от 9 В до 54 В постоянного токаSFP 100/1000BASE-X(обратная совместимость с трансиверами 100BASE-X и 1000BASE-X) (автоопределение)
|
|
Кабель:
Многомодовый: оптоволоконный кабель 50/125 мкм или 62,5/125 мкм, расстояние: 550 м/2 км;Одномодовый: оптоволоконный кабель 9/125 мкм, расстояние: 20/40/80/100/120/160/200 км
|
|
Электрические и механические характеристики
|
Входная мощность9~54V DC , 4-контактный клеммный блок
|
|
Потребляемая мощность
5 Вт Макс. (при неиспользовании PoE)
Размеры (Ш x Г x В)
|
|
98 x 67 x 46 мм
|
|
Вес
|
300 гКорпус
|
|
Алюминиевый корпус
|
Варианты монтажа
|
|
DIN-рейка
|
Светодиодные индикаторы
|
|
SYS
|
Зеленый мигающий светодиод: нормальная работа
|
|
VLAN
|
Зеленый постоянно горит
|
|
►
|
VLAN
|
|
включен
|
|
Зеленый постоянно
|
выключен:
|
|
Красный постоянно горит: оптическая мощность приема ниже порога
|
выключенLinkКрасный постоянно горит: оптическая мощность приема ниже порога Зеленый мигающий светодиод: передача данных
|
|
Зеленый светодиод выключен: порт SFP не подключенALMКрасный постоянно горит: оптическая мощность приема ниже порога Красный светодиод выключен: оптическая мощность приема в норме
|
|
TP
|
1
|
|
-4
|
|
L/A
|
|
Зеленый постоянно горит: соединение с портом Ethernet
|
Зеленый медленно мигающий светодиод: скорость порта Ethernet 10M/100M/1000M
|
|
Зеленый светодиод выключен: порт Ethernet не подключен
|
|
Окружающая средаРабочая температура-40°C до 75°C (-40°F до 167°F) Температура хранения
|
-40°C до 85°C (-40°F до 185°F)
|
|
Относительная влажность
|
|
5% - 95% без конденсации
|
|
MTBF
|
|
> 200 000 часов
|
Сертификаты соответствия
|
|
ISO9001, CE, FCC Part 15 Class A, RoHS
|
ЭМП:
|
|
EN55022:2010+AC: 2011, Class A
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
EN55024: 2010
|
|
ЭМС:
|
|
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Surge)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
|
|
Применение мини-промышленного интеллектуального управляемого PoE++ Ethernet-коммутатора с ИИ
Информация для заказа мини-промышленного интеллектуального управляемого PoE++ Ethernet-коммутатора с ИИ
Модель
Описание
LNK-AIMC10
4
GM-SFP
|
Промышленный интеллектуальный управляемый
оптоволоконный
|
коммутатор
|
с ИИ
|
|
1-портовый -Base-X к
|
4-портовому Ethernet-коммутатору 10/100/1000BASE-T , входное напряжение питания от 9 В до 54 В постоянного токаВарианты SFP ► Вариант SFP. Пожалуйста, выберите SFP на нашей странице "Варианты SFP".► Модуль SFP приобретается отдельно.Варианты монтажа
|
|
►
|
В комплекте стандартный кронштейн для DIN-рейки.
|
|
Варианты питания
|
|
►
|
В постоянного тока. Открытый провод для клеммной колодкиВт/1А
|
|
24
|
В постоянного тока. Открытый провод для клеммной колодки
|
|
|
