Промышленный коммутатор PoE++ Ethernet
, Умный управляемый коммутатор PoE++
, Мини-промышленный коммутатор PoE
3-порт 10/100/1000Base-T IEEE802.3bt PoE++ 60W до 1-порта 100/1000BASE-X
Мини-индустриальный смарт AI управляемый PoE ++ Ethernet-сдвиг с усилителем напряжения
Мини-индустриальный ИИ с управляемым PoE++ Ethernet переключателем

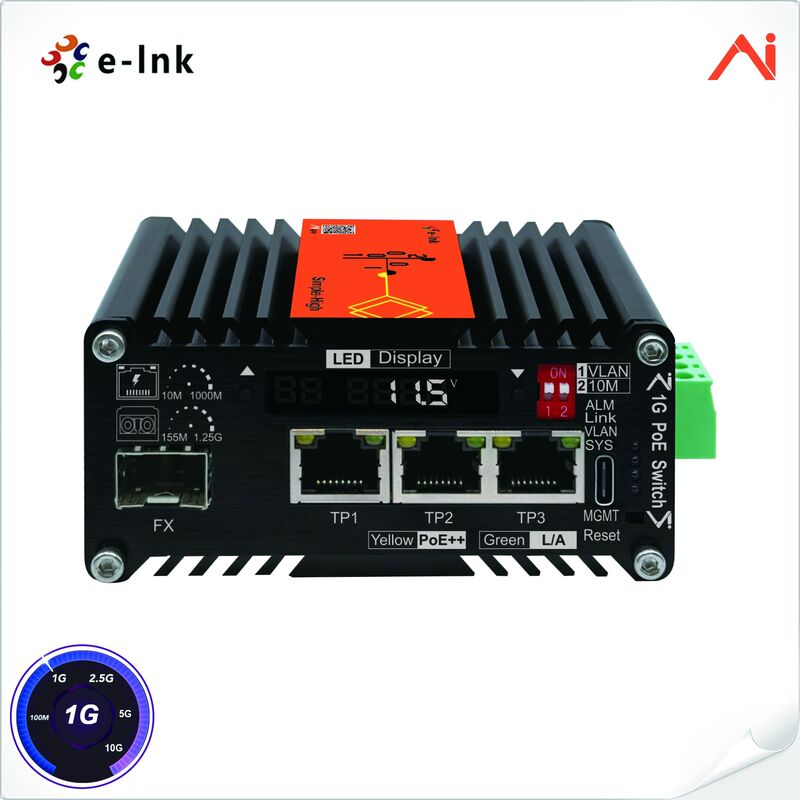

LNK-AIMC103GMP60 представляет собой компактный искусственный интеллект, управляемый промышленным коммутатором PoE++, разработанный E-link.×Порты 10/100/1000Base-T RJ45 PoE++ + 1×100/1000BASE-X SFP-волоконный порт, интегрированный с встроенной схемой повышения напряжения, специально оптимизированной для применения солнечной энергии.
Это первое в мире инновационное устройство сочетает в себе двойные преимущества управляемых и неуправляемых коммутаторов.Интерфейс веб-управления ПК и светодиодный дисплей без дополнительных инструментов тестирования.
Покрытие данных:напряжение,текущий, температура, Статус порта Ethernet, рабочий статус порта SFP, статус PoE, а также подробные параметры SFP DDM, такие как оптическая мощность, длина волны, расстояние передачи, скорость связи и температура модуля.
Мы изобрели этот продукт на основе стандартных выключателей:
Функция устройства: сигнализация о портах волокна, планируемая перезагрузка системы, планируемая перезагрузка PoE, изоляция VLAN, поддержка передачи 10M 250m. Режим избыточного действия поддерживает функцию автоматического восстановления.Если пункт назначения пакета подключен, он пересылает пакет на другой порт запасной пары
Соответствует IP40, алюминиевое жилье, работает стабильно при суровых промышленных температурах от -40°Cдо 75°C.
Оснащенный двумя избыточными источниками питания, он обеспечивает стабильную работу Ethernet 24×7.
Сценарии применения:
Интеллектуальное производство и автоматизация: передача данных и взаимосвязь между несколькими устройствами
Электроэнергия и новая энергетика: наблюдение за связью и кластерной сетью.
Железнодорожный транзит и тоннельная техника: видеомониторинг и передача сигналов в режиме реального времени.
Нефть, газ и горнодобывающая промышленность: стабильная связь
Smart City & New Infrastructure Deployment (Умный город и развертывание новой инфраструктуры)
Кроме того, этот продукт может быть использован в таких областях, как автономное вождение, человекоподобные роботы, ИИ вычисления, металлургия, химическая инженерия,outdoor research base stations and field weather monitoring (заочные исследования базовых станций и полевого мониторинга погоды).
Мини-индустриальный ИИ с управляемым PoE++ Ethernet-свичем
►Самостоятельно разработанная интеллектуальная система управления E-link, поддерживающая мобильное приложение Android и веб-интерфейс ПК
► Одноклик светодиодный экран дисплеяпанель управления данными в режиме реального времени: ток системы, напряжение, внутренняя температура, SFP передача/прием оптической мощности, Ethernet & скорости связи волокна порта и многое другое
►Богатые возможности управления APP и веб: интуитивно понятная графическая панель для полного статуса устройства; полная информация SFP и диагностические данные DDM; настраиваемые пороги сигнализации оптической мощности;пользователем определенный запланированный порт/перезагрузка устройства
►Широкий9 ‰ 54 ВДСВвод питания с встроеннымсхема повышения напряжения,
• 12V вход → 60W PoE выход
• Вход 24 В →120W PoE вывод
• 48В вход →180Выход W PoE
►СоответствуетIEEE 802.3af/at/bt PoE++PSE стандарт, настраиваемые версии для совместимости Starlink Gen 2 / Gen 3
►1 X100/1000BASE-X SFP порт волоконной подключения
►Изоляция VLAN одним щелчком мышии10 м 250 м передача
►6КV защита от молниеносных волн во всех портах
►Wide operating temperature: -40°C ~ +75°C (-40°F ~ 167°F)
Мини-индустриальный интеллектуальный управляемый PoE++ Ethernet Switch технические индексы
|
Индустриальный ИИ с умным управлением PoE++ Переключатель с повышением напряжения для солнечной системы
|
|
Режим доступа
|
1x100/1000BASE-X SFP до3x10/100/1000BASE-T RJ45 PSEIEEE802.3af/at/bt
|
|
Ethernet
|
|
Стандарты
|
Standards Compliance IEEE 802.3 Ethernet (соответствие стандартам)
|
|
IEEE 802.3u Fast Ethernet
|
|
IEEE 802.3ab Гигабитная Ethernet
|
|
IEEE 802.3x Full-Duplex Flow Control
|
|
IEEE 802.3az Energy Efficient Ethernet (EEE)
|
|
Тип обработки
|
Сохранение и пересылка
|
|
Уровень фильтрации вперед
|
14,880pps (10Mbps)
|
|
148,800pps (100Mbps)
|
|
1,488,000pps (1000Mbps)
|
|
Пакетная буферная память
|
1 Мбит
|
|
Максимальная длина пакета
|
9K байтов
|
|
Мощность переключения
|
10 Гбит/с без блокировки
|
|
ПК (Support MacOS, Windows)
|
|
Браузер MacOS:
|
Microsoft Edge 89+ (Release date: 2021-03-04 or later version)
Google Chrome 89+ (Release date: 2021-03-02 or later version)
Opera 75+ (Release date: 2021-03-24 or later version)
|
|
Просмотр Windows:
|
Microsoft Edge 89+ (Release date: 2021-03-04 or later version)
Google Chrome 89+ (Release date: 2021-03-02 or later version)
Opera 75+ (Release date: 2021-03-24 or later version)
|
|
Мобильное приложение (Поддержка Android,Не поддерживает iOS
|
|
Mobile Phone APP ((Android)
|
Поддерживать все Android Mobile Phone и Android Tablet
|
|
Mobile iPhone APP ((iOS)
|
Не поддерживает iPhone или iPad
|
|
AI Smart Managed Functions (Умные управляемые функции)
|
|
Статус службы
|
Температура
|
|
|
Напряжение
|
|
Текущий
|
|
RJ45 Порт Status
|
Состояние ссылки
|
|
|
Уровень
|
|
VLAN
|
|
PSE Supply Voltage
|
|
PSE Power Consumption
|
|
Назначение подставки питания
|
|
Статус порта SFP
|
Состояние ссылки
|
|
|
PN/SN
|
|
TX Power
|
|
Сила RX
|
|
Вся информация о DDM
|
|
Переключатель DIP
|
DIP1
|
VLAN
|
|
|
DIP2
|
10M
|
|
Сигнализация по портам
|
Поддержка
|
|
|
Scheduled Reset (Перезагрузка по расписанию)
|
Поддержка
|
|
|
Планируемая мощность PoE
|
Поддержка
|
|
|
ИнтерфейсПОрт
|
|
Порт Ethernet
|
3- Порт 10/100/1000BASE-T Ethernet интерфейс RJ45 Автомобильное ведение переговоров, автоматическое MDI/MDI-X
|
|
3-Пort 10/100/1000BASE-T Поддержка IEEE802.3af/at/bt
|
|
Cable: Cat 5e or above;
Расстояние: ≤ 100 метров при скорости передачи данных 1000M,≤ 250 метров при скорости передачи данных 10M
|
|
Порт SFP
|
1-Порт100/1000BASE-X SFP (в обратном направлении совместима с 100BASE-X и 1000BASE-X и передатчиками) (автоматическое обнаружение)
|
|
Кабель:
Мультимод: кабель оптического волокна 50/125 мм или 62,5/125 мм, расстояние: 550 м/2 км;
Единый режим: 9/125um волоконно-оптический кабель, расстояние: 20/40/80/100/120/160/200km
|
|
PoE (Power over Ethernet)
|
|
Стандартный
|
IEEE 802.3af/at/bt PoE++ PSE (af: 15.4W, at: 30W, bt type3: 60W, bt type4: 95W))
|
|
Выход мощности PoE
|
90 Ватт максимум.
|
|
Назначение подставки питания
|
End-span + Mid-span: 1/2 ((+), 3/6 ((-);4/5 ((+),7/8 ((-)
|
|
Бюджет PoE
|
До 60-watt PoE budget (9-54VDC)
|
|
PoE Type питания
|
IEEE 802.3af/at/bt (If need passive PoE please contact customer service)
|
|
Режим PoE
|
Совместима сРежим A и режим B.
|
|
Повышение напряжения
|
DC 9-12V Input
|
PoE 48V выходной, максимум 60 Вт
|
DC 19-24V Ввод
|
PoE 48V выходной, максимум 120 Вт
|
|
DC 24-36V Ввод
|
PoE 48V выходной, максимум 120 Вт
|
DC 48-54V Input
|
PoE 48V выходной, максимум 180 Вт
|
|
Electrical and Mechanical (электрическое и механическое)
|
|
Сила ввода
|
9~54V DC, 4-прикольный конечный блок
|
|
Потребление энергии
|
5W Макс. (When PoE not used)
|
|
Размеры (W x D x H)
|
98 x 67 x 46 мм
|
|
Вес
|
300 г
|
|
Корпус
|
Алюминиевый корпус
|
|
Варианты монтажа
|
DIN-Rail
|
|
Светодиодные индикаторы
|
|
SYS
|
Зеленый светодиод Blinking: Operating normally
|
|
VLAN
|
Зелёный твердый:VLAN На
|
|
Зелёный твердый материалВыключено:VLAN Выключено
|
|
Ссылка
|
Зелёный светодиод Solid On: установлено соединение порта SFP
|
|
Зеленый светодиод мигает: передача данных
|
|
Зелёный светодиод отключен: порт SFP без соединения
|
|
ALM
|
Красный светодиод твердо включен: полученная оптическая мощность ниже порогового значения
|
|
Красный светодиод выключен: Принятая оптическая мощность нормальная
|
|
ТП1- Три. L/A
|
Зелёный светодиод Solid On: Ethernet-подключение
|
|
Green LED Slow Blink: Ethernet port link rate is 10M/100M/1000M
|
|
Зеленый светодиод отключен: Ethernet port no link
|
|
ТП1- Три. ПоЭ
|
Желтый светодиод Solid On: подключенный PD
|
|
Желтый светодиод отключен: Not connected PD
|
|
Экологические
|
|
Операционная температура
|
-40°C до 75°C (-40°F до 167°F)
|
|
Температура хранения
|
-40°C до 85°C (-40°F до 185°F)
|
|
Относительная влажность
|
Неконденсирующее от 5% до 95%
|
|
MTBF
|
> 200 000 часов
|
|
Разрешения по правилам
|
|
ISO9001, CE, FCC Часть 15 Класс A, RoHS
|
|
ЕНС:
EN55022:2010+AC: 2011, Class A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024: 2010
|
|
EMS:
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Surge)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
|
Мини-промышленный смарт-менеджмент AI PoE++ Ethernet Switch
|
PoE Standards Parameters
|
|
Стандарты PoE
|
|
Input ((V)
|
Текущий ((А)
|
Выход ((V)
|
Мощность ((W)
|
PoE Pin
|
Режим
|
|
IEEE802.3af/at/bt
|
af/at/bt
|
9-12
|
5
|
48 Вт
|
60
|
1/2 ((+),3/6 ((-); 4/5 ((+),7/8 ((-)
|
ModeA&B
|
|
|
af/at/bt
|
19-24
|
5
|
48 Вт
|
120
|
1/2 ((+),3/6 ((-); 4/5 ((+),7/8 ((-)
|
ModeA&B
|
|
|
af/at/bt
|
48-54
|
5
|
48 Вт
|
180
|
1/2 ((+),3/6 ((-); 4/5 ((+),7/8 ((-)
|
ModeA&B
|
|
|
|
|
|
|
|
|
|
|
Starlink PoE
|
Gen2
|
48-56
|
2.67
|
56
|
150
|
1/2 ((+),3/6 ((-); 4/5 ((+),7/8 ((-)
|
|
|
|
Ген3
|
48-56
|
3.57
|
56
|
200
|
1/2 ((+),3/6 ((-); 4/5 ((+),7/8 ((-)
|
|
Мини-индустриальная ИИ с управляемой информацией PoE++ Ethernet
|
Модель
|
Описание
|
|
LNK-AIMC103GMP60-SFP
|
Индустриальный ИИ с интеллектуальным управлением в одном порту100/1000База-X SFP до3- Порт. 10/100/1000BASE-T IEEE802.3bt60W PoE++ Переключатель,Ввод питания от 9 до 54 В постоянного тока с усилителем напряжения.
|
|
Варианты SFP
|
Пожалуйста, выберите свой SFP на нашей странице SFP Options.
|
|
Модуль SFP покупается отдельно.
|
|
Варианты монтажа
|
►Default DIN-Rail bracket included.
|
|
Опции питания
|
►240 W/5A 48VDCОткрытый провод для терминального блока
|
|
Поставка электроэнергии приобретается отдельно.
|
