Промышленный коммутатор PoE++ Ethernet
, Умный управил переключателем POE
, Миниатюрный промышленный PoE-коммутатор с повышающим преобразователем напряжения
3-порт 10/100/1000BASE-T IEEE802.3bt PoE++ 90W до 1-порта 100/1000BASE-X
Мини-индустриальный смарт AI управляемый PoE ++ Ethernet-сдвиг с усилителем напряжения
Обзор мини-промышленного управляемого PoE++ Ethernet-коммутатора с ИИ

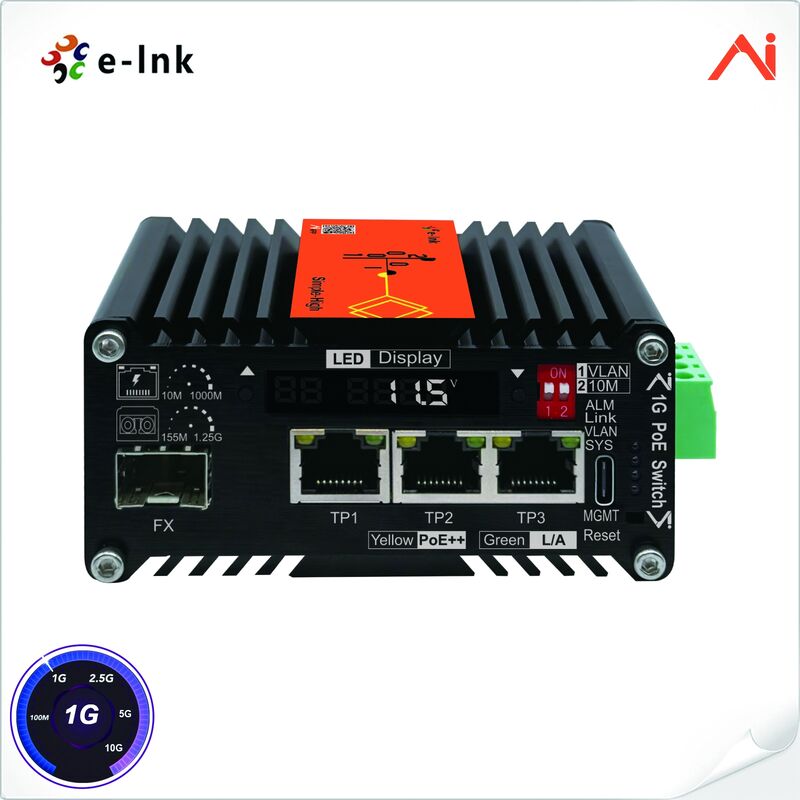

LNK-AIMC103GMP90 — это компактный промышленный PoE++ коммутатор с ИИ, разработанный компанией E-link. Каждое устройство оснащено 3×портами RJ45 PoE++ 10/100/1000Base-T + 1×оптическим портом SFP 100/1000BASE-X, интегрированным с встроенной схемой повышения напряжения, специально оптимизированной для применения с солнечными источниками питания.
Это первое в мире инновационное устройство сочетает в себе двойные преимущества управляемых и неуправляемых коммутаторов. Инженеры могут отслеживать состояние устройства с помощью нескольких методов: мобильное приложение, веб-интерфейс управления на ПК и светодиодный дисплей без дополнительных тестовых инструментов.
Данные охватывают:напряжение,ток, температуру, состояние порта Ethernet, состояние работы порта SFP, состояние PoE, а также подробные параметры SFP DDM, такие как оптическая мощность, длина волны, расстояние передачи, скорость канала и температура модуля.
Мы разработали этот продукт на основе стандартных коммутаторов:
Функции устройства: сигнализация по оптоволоконному порту, плановое сброс системы, плановое перезапуск PoE, изоляция VLAN, поддержка передачи на 10M на 250 м. Режим резервирования поддерживает функцию автоматического восстановления. Если порт назначения пакета отключен, он перенаправляет пакет на другой порт резервной пары.
Соответствует IP40, алюминиевый корпус, стабильно работает при суровых промышленных температурах от -40℃ до 75℃.
Оснащен двумя резервными источниками питания, что обеспечивает стабильную работу Ethernet 24x7.
Сценарии применения:
Интеллектуальное производство и автоматизация: передача данных и межсоединение нескольких устройств
Энергетика и новая энергетика: связь для видеонаблюдения и кластерные сети.
Железнодорожный транспорт и тоннельное строительство: мониторинг видео в реальном времени и передача сигналов.
Нефтегазовые и горнодобывающие объекты: стабильная связь
Развертывание умных городов и новой инфраструктуры
Кроме того, этот продукт может использоваться в таких областях, как автономное вождение, гуманоидные роботы, ИИ-вычисления, металлургия, химическая инженерия, базовые станции для наружных исследований и мониторинг погоды в полевых условиях.
Мини-промышленный управляемый PoE++ Ethernet-коммутатор с ИИ. Особенности
► Разработанная E-link интеллектуальная система управления, поддерживающая мобильное приложение для Android и веб-интерфейс для ПК
► Однократное нажатие на светодиодный экран для отображенияпанели мониторинга данных в реальном времени: ток системы, напряжение, внутренняя температура, оптическая мощность передачи/приема SFP, скорость порта Ethernet и оптоволоконного порта и многое другое
► Широкие возможности управления через приложение и веб-интерфейс: интуитивно понятная графическая панель для полного состояния устройства; полная информация о SFP и диагностические данные DDM; настраиваемые пороговые значения сигнализации оптической мощности; запланированный перезапуск порта/устройства, определяемый пользователем
► Широкий9–54VDC вход питания со встроеннойсхемой повышения напряжения,
• Вход 12 В → выход PoE 60 Вт
• Вход 24 В →Режим A и B0 Вт выход PoE
• Вход 48 В →PoE StarlinkВт выход PoE
► Соответствует стандартуIEEE 802.3af/at/bt PoE++ PSE, настраиваемые версии для совместимости со Starlink Gen 2 / Gen 3
1 X Кабель: оптический порт восходящей связи
Однократная изоляция VLANипередача на 10M на 250 м
► 6KВ защита от грозовых разрядов на всех портах
► Широкий рабочий диапазон температур: -40°C ~ +75°C (-40°F ~ 167°F)
Мини-промышленный управляемый PoE++ Ethernet-коммутатор с ИИ. Технические индексы
|
Промышленный управляемый PoE+ с ИИОпции SFP Коммутатор с повышением напряжения для солнечных систем
|
|
Режим доступа
|
1x100/1000BASE-X SFP к3x10/100/1000BASE-T RJ45 PSE 9-12
|
|
Ethernet
|
|
Стандарты
|
Соответствие стандартам IEEE 802.3 Ethernet
|
|
IEEE 802.3u Fast Ethernet
|
|
IEEE 802.3ab Gigabit Ethernet
|
|
IEEE 802.3x управление потоком полного дуплекса
|
|
IEEE 802.3az Энергоэффективный Ethernet (EEE)
|
|
Тип обработки
|
Хранение и пересылка
|
|
Скорость фильтрации пересылки
|
14,880 пакетов/с (10 Мбит/с)
|
|
148,800 пакетов/с (100 Мбит/с)
|
|
1,488,000 пакетов/с (1000 Мбит/с)
|
|
Буферная память пакетов
|
1 Мбит
|
|
Максимальная длина пакета
|
9K байт
|
|
Коммутационная способность
|
10 Гбит/с / без блокировки
|
|
ПК (поддержка MacOS, Windows)
|
|
Браузер MacOS:
|
Microsoft Edge 89+ (дата выпуска: 2021-03-04 или более поздняя версия)
Google Chrome 89+ (дата выпуска: 2021-03-02 или более поздняя версия)
Opera 75+ (дата выпуска: 2021-03-24 или более поздняя версия)
|
|
Браузер Windows:
|
Microsoft Edge 89+ (дата выпуска: 2021-03-04 или более поздняя версия)
Google Chrome 89+ (дата выпуска: 2021-03-02 или более поздняя версия)
Opera 75+ (дата выпуска: 2021-03-24 или более поздняя версия)
|
|
Мобильное приложение (Поддержка Android, Не поддерживает iOS)
|
|
Мобильное приложение для Android
|
Поддерживает все мобильные телефоны и планшеты Android
|
|
Мобильное приложение для iPhone (iOS)
|
Не поддерживает iPhone или iPad
|
|
Функции ИИ-управления
|
|
Состояние сервисной платы
|
Температура
|
|
|
Напряжение
|
|
Ток
|
|
Состояние порта RJ45
|
Состояние канала связи
|
|
|
Скорость
|
|
Link
|
|
Напряжение питания PSE
|
|
Потребляемая мощность PSE
|
|
1/2(+), 3/6(-)
|
|
Состояние порта SFP
|
Состояние канала связи
|
|
|
PN/SN
|
|
TX мощность
|
|
RX мощность
|
|
Вся информация DDM
|
|
DIP-переключатель
|
DIP1
|
Link
|
|
|
DIP2
|
10M
|
|
Сигнализация по оптоволоконному порту
|
Поддержка
|
|
|
Плановое сброс
|
Поддержка
|
|
|
Плановое перезапуск PoE
|
Поддержка
|
|
|
Интерфейс Кабель: Cat 5e или выше; Порт Ethernet
|
|
3
|
-3
|
|
-bt Кабель: Cat 5e или выше; Расстояние: ≤100 метров при скорости передачи данных 1000 Мбит/с,
|
|
≤250 метров при скорости передачи данных 10 Мбит/с
Порт SFP1-Порт
|
|
100/1000BASE-X SFP
|
(Обратная совместимость с 100BASE-X и 1000BASE-X и трансиверами) (автоопределение)Кабель: Многомодовый: кабель оптоволоконный 50/125 мкм или 62,5/125 мкм, расстояние: 550 м/2 км;
|
|
Одномодовый: кабель оптоволоконный 9/125 мкм, расстояние: 20/40/80/100/120/160/200 км
PoE (Power over Ethernet)
Стандарт
|
|
IEEE 802.3af/at/bt PoE++ PSE (af: 15,4 Вт, at: 30 Вт, тип bt3: 60 Вт, тип bt4: 95 Вт
|
|
)
|
Выходная мощность PoE90
|
|
ватт макс.
|
, End-span + Mid-span:
|
|
1/2(+), 3/6(-)
|
; 4/5(+),7/8(-)Бюджет PoEДо
|
|
90
|
ватт PoE (9-54 В постоянного тока), IEEE 802.3af/at
|
|
/bt
|
(Если нужен пассивный PoE, свяжитесь со службой поддержки клиентов)Режим PoE Совместим с
|
|
Режимом A и B.
|
Повышение напряженияВход DC 9-12 В
|
|
Выход PoE 48 В,
|
|
макс. 240 ВтЭлектрические и механические характеристикиВыход PoE 48 В,
|
|
макс. 240 ВтЭлектрические и механические характеристикиВыход PoE 48 В,
|
|
|
макс. 240 ВтЭлектрические и механические характеристикиВыход PoE 48 В,
|
|
макс. 240 ВтЭлектрические и механические характеристикиВходная мощность
|
|
9~54 В постоянного тока
|
|
, 4-контактный клеммный блок
|
Потребляемая мощность5 Вт макс. (при неиспользовании PoE)
|
|
Размеры (Ш x Г x В)
|
98 x 67 x 46 мм
|
|
Вес
|
300 г
|
|
Корпус
|
Алюминиевый корпус
|
|
Варианты монтажа
|
DIN-рейка
|
|
►
|
SYS
|
|
Зеленый мигающий светодиод: нормальная работа
|
|
VLAN
|
Зеленый постоянно горит
|
|
Link
|
VLANВключенLink Выключен:
|
|
VLANВыключенLink Зеленый светодиод постоянно горит: установлен канал связи порта SFP
|
|
Зеленый светодиод мигает: передача данных
|
Зеленый светодиод выключен: порт SFP не подключен
|
|
ALM
|
|
Красный светодиод постоянно горит: полученная оптическая мощность ниже порога
|
|
Красный светодиод выключен: полученная оптическая мощность в норме
|
TP
|
|
1
|
|
-3PoEЖелтый светодиод постоянно горит: подключенное устройство Медленное мигание зеленого светодиода: скорость канала порта Ethernet составляет 10M/100M/1000M
|
Зеленый светодиод выключен: порт Ethernet не подключен
|
|
TP
|
|
1
|
|
-3PoEЖелтый светодиод постоянно горит: подключенное устройство Желтый светодиод выключен: устройство не подключено
|
Экологические характеристики
|
|
Рабочая температура
|
|
-40°C до 75°C (-40°F до 167°F)
|
|
Температура хранения
|
-40°C до 85°C (-40°F до 185°F)
|
|
Относительная влажность
|
5% до 95% без конденсации
|
|
MTBF
|
> 200 000 часов
|
|
Нормативные одобрения
|
ISO9001, CE, FCC Part 15 Class A, RoHS
|
|
ЭМП:
|
|
EN55022:2010+AC: 2011, Class A
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024: 2010
ЭМС:
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Surge)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
Мини-промышленный управляемый PoE++ Ethernet-коммутатор с ИИ. Применение
Параметры стандартов PoE
|
Стандарты PoE
|
Вход (В)
|
|
Ток (А)
|
|
Выход (В)
|
Мощность (Вт)
|
Контакт PoE
|
Режим
|
IEEE802.3af/at/bt
|
af/at/bt
|
|
9-12
|
48 В
|
48 В
|
1/2(+),3/6(-); 4/5(+),7/8(-)
|
Режим A и B
|
Режим A и B
|
Описание
|
48-56
|
|
|
48 В
|
48 В
|
1/2(+),3/6(-); 4/5(+),7/8(-)
|
Режим A и B
|
Режим A и Baf/at/bt
|
Описание
|
48-56
|
|
|
48 В
|
240
|
1/2(+),3/6(-); 4/5(+),7/8(-)
|
Режим A и B
|
PoE Starlink
|
Описание
|
48-56
|
|
|
|
|
|
|
|
|
|
|
2.67
|
56
|
200
|
1/2(+),3/6(-); 4/5(+),7/8(-)
|
Мини-промышленный управляемый PoE++ Ethernet-коммутатор с ИИ. Информация для заказа
|
48-56
|
Описание
|
|
|
|
56
|
200
|
1/2(+),3/6(-); 4/5(+),7/8(-)
|
Мини-промышленный управляемый PoE++ Ethernet-коммутатор с ИИ. Информация для заказа
|
Модель
|
Описание
|
|
LNK-AIMC103GMP90-SFP
|
Промышленный управляемый 1-портовый
|
100/1000
|
|
Base-X SFP к
|
3-портовому10/100/1000BASE-T IEEE802.3bt 90 Вт PoE++Коммутатор, вход питания от 9 В до 54 В постоянного тока, с повышением напряжения.Опции SFP ► Опция SFP. Пожалуйста, выберите SFP на нашей странице опций SFP.► Модуль SFP приобретается отдельно.Варианты монтажа
|
|
►
|
В комплект входит стандартный кронштейн для DIN-рейки.
|
|
Варианты питания
|
|
►
|
► Блок питания приобретается отдельно.
|
|
|
|
|
|
