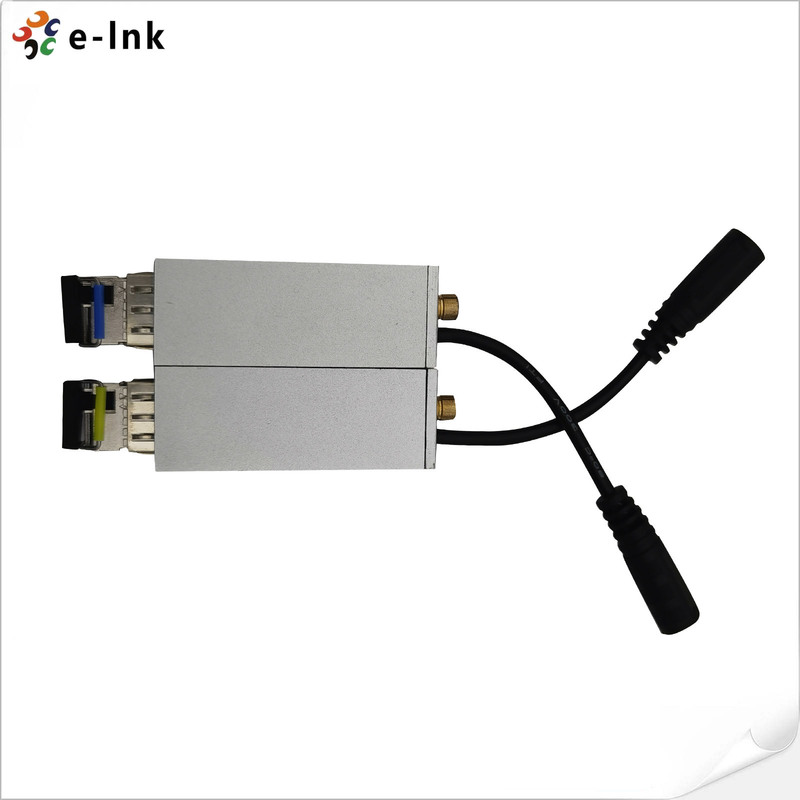

SMB 3G-SDI Микро-удлинитель 120 км Автоматическое определение CWDM 18 каналов SMPTE/DVB-ASI

Name: SMB 3G-SDI Микро-удлинитель 120 км Автоматическое определение CWDM 18 каналов SMPTE/DVB-ASI
Brand: E-link China Technology Co.,LTD
SKU: LNK-M3G-SMB1V-20 Series
Price: 197.00 USD
Availability: InStock

Подробная информация о продукции

Место происхождения: КИТАЙ

Фирменное наименование: E-link

Сертификация: ISO9001, CE, ROHS, FCC

Номер модели: LNK-M3G-SMB1V-20 Series

Условия оплаты и доставки

Количество мин заказа: 1 пара

Цена: $25-369

Упаковывая детали: Стандартный пакет для расширения волокон

Время доставки: 3-5 рабочих дней

Условия оплаты: L/C, D/A, D/P, T/T, Western Union, Moneygram

Поставка способности: 10000Pairs/Month

Лучшая цена

Свяжитесь сейчас

Спецификации

Описание

Спецификации

Выделить:
                                                                                                                                                                                                                                                                                                                                                                                                      SMB 3G-SDI fiber extender, SDI fiber converter with CWDM, 3G-SDI extender 120km range


Стандарт сигнализации:	SD-SDI ((270Mbps), HD-SDI ((1.485Gbps), 3G-SDI ((2.97Gbps)	HD-SDI Jitter:	< 0.2UI ((134ps) @ 100kHz, < 1.0UI ((673ps) @ 10Hz
СФП:	Simplex LC, 3,125 Гбит/с. ≤120 км дальность передачи	Длина волны CWDM:	1270 ~ 1610 нм, 20 нм сетка согласно ITU-T
Температура хранения:	-40 ℃～+80 ℃	Размеры (LXWXH):	58 x 21 x 20 мм

Стандарт сигнализации:	SD-SDI ((270Mbps), HD-SDI ((1.485Gbps), 3G-SDI ((2.97Gbps)
HD-SDI Jitter:	< 0.2UI ((134ps) @ 100kHz, < 1.0UI ((673ps) @ 10Hz
СФП:	Simplex LC, 3,125 Гбит/с. ≤120 км дальность передачи
Длина волны CWDM:	1270 ~ 1610 нм, 20 нм сетка согласно ITU-T
Температура хранения:	-40 ℃～+80 ℃
Размеры (LXWXH):	58 x 21 x 20 мм

Описание

SMB 3G-SDI Микро-удлинитель 120 км Автоматическое определение CWDM 18 каналов SMPTE/DVB-ASI

SMB 3G-SDI Micro Extender 120km Auto-Sensing CWDM 18Ch SMPTE/DVB-ASI

Обзор

Серия LNK-M3G-SMB1V-20 представляет собой передовое микро-решение для передачи по оптоволокну, разработанное для ограниченных пространством вещательных и профессиональных видеосред. Этот компактный расширитель обеспечивает надежную передачу цифровых видеосигналов высокой четкости 3G-SDI, HD-SDI и SD-SDI, а также возможность потоковой передачи DVB-ASI, через одномодовую или многомодовую волоконно-оптическую инфраструктуру.

Поддерживая все отраслевые стандарты, включая SMPTE 424M, 259M, 297M, 310M и 305M (SDTI), этот микро-расширитель обеспечивает полную совместимость с существующим вещательным оборудованием и производственными процессами. Система включает в себя сложную технологию цифровой оптоволоконной передачи, которая исключает необходимость ручной настройки, обеспечивая действительно plug-and-play работу с упрощенными процедурами настройки.

Разработанный с учетом энергоэффективности, расширитель работает от одного источника питания 5 В с оптимизированным низким энергопотреблением, что делает его идеальным для портативных производственных установок и энергосберегающих инсталляций. Компактный форм-фактор позволяет гибко развертывать его в вещательных фургонах, системах fly-pack и стойках оборудования с ограниченным пространством, где физическое пространство является премией.

Этот микро-расширитель особенно подходит для электронного сбора новостей, производства живых мероприятий и мобильного вещания, где важны надежность, компактный размер и простота эксплуатации. Прочная конструкция обеспечивает стабильную работу в сложных полевых условиях, сохраняя при этом качество сигнала вещательного уровня во всех поддерживаемых видеоформатах.

Особенности

Интеллектуальное распознавание сигнала
- Особенности технология автоматического обнаружения сигнала которая идентифицирует форматы 3G-SDI/HD-SDI/SD-SDI без ручной настройки, обеспечивая работу plug-and-play
Расширенные возможности передачи
- Поддерживает передачу на сверхбольшие расстояния до 120 км с использованием технологию CWDM, позволяя 16-18 каналов по одноволоконной инфраструктуре
Соответствие всеобъемлющим стандартам
- Сертифицирован для DVB-ASI (EN50083-9) совместимость с полной поддержкой стандартов SMPTE включая 424M, 292M, 259M, 297M, 310M, 305M и 344M
Усовершенствованный дизайн печатной платы
- Использует многослойную архитектуру печатной платы с экологически чистыми бессвинцовыми материалами, обеспечивая целостность сигнала и механическую надежность
Интуитивный мониторинг состояния
- Оснащен многофункциональными светодиодными индикаторами отображающими состояние оптоволоконной связи, состояние питания, и работу системы для мгновенной диагностики
Мультиплексирование с высокой плотностью по длине волны
- Включает оптическую технологию CWDM обеспечивающую мультиплексирование с разделением по длине волны для оптимизации полосы пропускания в приложениях с ограниченным волокном
Прочная конструкция
- Особенности компоненты промышленного класса с производством, соответствующим RoHS, гарантируя долгосрочную надежность в требовательных условиях
Автоматическая настройка
- Использует интеллектуальную обработку сигнала которая автоматически адаптируется к различным стандартам SDI, исключая настройки ручных переключателей и ошибки конфигурации

Сценарии применения

Выездное вещание и мобильное производство
Обеспечивает компактные системы fly-pack для удаленного вещания, поддерживая многоформатные каналы камер с расширенной передачей на 120 км для освещения живых мероприятий и электронного сбора новостей
Передача сигнала на большие расстояния
Облегчает распределение программного канала между производственными объектами и передатчиками, используя технологию CWDM для агрегации нескольких каналов по одноволоконным линиям
Вещательные объекты с ограниченным пространством
Идеально подходит для модернизации установок в устаревших вещательных фургонах и компактных стойках оборудования, обеспечивая расширение сигнала с гибким форматом с минимальными требованиями к пространству
Телекоммуникационные видеоуслуги
Поддерживает видеотранспорт операторского класса для головных станций IPTV и систем видео по запросу, поддерживая соответствие SMPTE/DVB-ASI в городских оптоволоконных сетях
Системы экстренного вещания
Обеспечивает быстро развертываемые видеосети для ликвидации последствий стихийных бедствий и временного вещания, отличаясь возможностью автоматического распознавания для упрощенной работы в полевых условиях
Производство мероприятий на нескольких площадках
Облегчает распределенные производственные процессы в стадионных комплексах и конференц-центрах, обеспечивая прозрачную передачу форматов для гибридных сред SDI
Правительственная и оборонная связь
Поддерживает безопасную передачу видео для мобильных командных центров, обеспечивая надежность сигнала благодаря прочной конструкции печатной платы и расширенному температурному режиму

Технические показатели

Вход SDI
Видеостандарт	SMPTE424M, SMPTE292M, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M (SDTI)
Стандарт сигнала	SD-SDI(270 Мбит/с), HD-SDI(1,485 Гбит/с), 3G-SDI(2,97 Гбит/с)
Разрешение	10 бит
800 мВ пик-пик±10%	<380 мВ пик-пик
75Ω	Разъем
SMB	Оптический интерфейс
Выход SDIУровень сигнала
800 мВ пик-пик±10%	Время нарастания/спада
<0,8 нс	Джиттер HD-SDI
<0,2UI(134ps)@100 кГц,	<1,0UI(673ps)@10 ГцДжиттер SDI
<0,2UI(740ps)@10 Гц, 0,2UI(740ps)@1 кГц	Импеданс
75Ω	Разъем
SMB	Оптический интерфейс
SFP
Simplex LC, 3,125 Гбит/с. ≤120 км расстояние передачи	Стандартная длина волны SM
1310 нм, 1550 нм	Длина волны CWDM
1270~1610 нм, сетка 20 нм в соответствии с ITU-T	Диапазон температур
0~70˚C	Электрические
Питание
5 В постоянного тока, 1 А	Потребление
<5 Вт	Светодиодный индикатор
FLT
Состояние оптоволоконной связи (передатчик)	FLR
Состояние оптоволоконной связи (приемник)	PWR
Состояние питания	Механические
Размеры (ДхШхВ)
58 x 21 x 20 мм	Вес
100 г/пара	Корпус
Алюминиевый корпус	Варианты монтажа
Настольный	Окружающая среда
Рабочая температура
-20℃～+70℃	Температура хранения
-40℃～+80℃	Рабочая влажность
0~95%	MTBF
≥100000 часов	Информация для заказа

Модель

Описание	LNK-M3G-SMB1V-20
SMB 3G/HD/SD-SDI оптический микро-расширитель, 1310/1550 нм, Simplex LC, одномодовый, 20 км, включая передатчик и приемник, используется парами	Применение

SMB 3G-SDI Микро-удлинитель 120 км Автоматическое определение CWDM 18 каналов SMPTE/DVB-ASI 0
