HD-SDI CWDM SFP Transceiver 18-волновая длина 20 км MSA Соответствующая цифровой диагностике

HD-SDI CWDM SFP приемопередатчик 18-волновой 20 км MSA

 Соответствует цифровой диагностике

Обзор

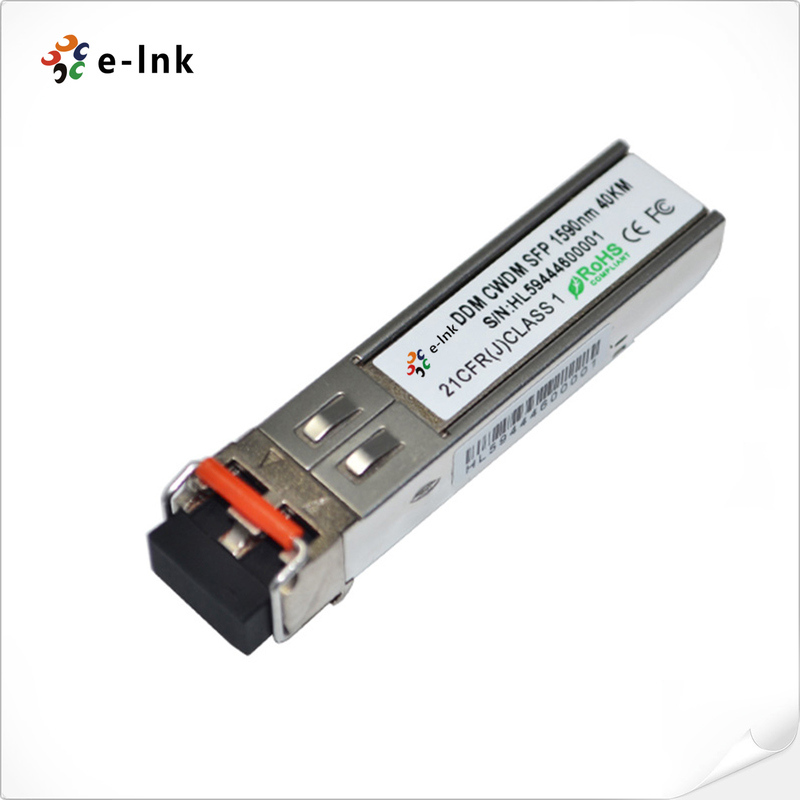

E-link LNK-CWDM-SFP1G-XX20 представляет собой высокопроизводительное, экономически оптимизированное оптоволоконное решение, разработанное специально для систем передачи видео HD-SDI на большие расстояния. Этот передовой модуль приемопередатчика CWDM SFP обеспечивает исключительную целостность сигнала при скорости передачи данных от 50 Мбит/с до 1,485 Гбит/с, сохраняя надежную производительность даже при обработке требовательных патологических шаблонов SDI.

Соответствуя стандартам Multi-Source Agreement (MSA), этот приемопередатчик обеспечивает широкую совместимость с различным хост-оборудованием, поддерживая при этом всесторонние стандарты последовательного интерфейса SMPTE 259M, 344M и 292M. Модуль обеспечивает увеличенное расстояние передачи до 20 км по одномодовой волоконно-оптической инфраструктуре, что делает его идеальным для подключения распределенных видеосистем в кампусах и мегаполисах.

Обладая полным охватом по всем 18 каналам CWDM от 1270 нм до 1610 нм, это инновационное решение позволяет значительно расширить пропускную способность существующих оптических сетей без необходимости развертывания дополнительных волокон. Эта гибкость по длине волны позволяет системным интеграторам и вещательным инженерам максимизировать свои инвестиции в волоконно-оптическую инфраструктуру за счет эффективной технологии мультиплексирования с разделением по длине волны.

Сложная конструкция приемопередатчика включает в себя качественные оптические компоненты, которые гарантируют стабильную работу в требовательных профессиональных видеоприложениях. Особенно подходит для вещательных объектов, сетей видеонаблюдения и систем дистанционного обучения, это решение HD-SDI обеспечивает качество сигнала вещательного уровня и надежность передачи, когда целостность сигнала и экономическая эффективность являются одинаково важными факторами.

Особенности

• Соответствие всесторонним стандартам

  • Полностью совместим с спецификациями SMPTE 297-2006 и поддерживает видеопатологические шаблоны для обоих SD-SDI и HD-SDI форматов

• Передовая оптическая технология

  • Включает в себя 18-волновой передатчик CWDM DFB охватывающий спектр от 1270 нм до 1610 нм, обеспечивая мультиплексирование с разделением по длине волны высокой плотности приложения

• Оптимизированная производительность передачи

  • Поддерживает широкий диапазон скоростей передачи данных от 50 Мбит/с до 1,485 Гбит/с с возможностью передачи на 20 км, обеспечивая надежную передачу HD-видео на большие расстояния

• Интеллектуальная система мониторинга

  • Особенности цифровой диагностический мониторинг через интерфейс I2C, обеспечивая данные о производительности в реальном времени и информацию о состоянии системы

• Энергоэффективный дизайн

  • Работает от одного источника питания +3,3 В с оптимизированным низким энергопотреблением, снижая эксплуатационные расходы и тепловыделение

• Гибкая установка

  • Конструкция SFP с возможностью горячей замены позволяет легкую замену модуля и обновление системы без перерыва в обслуживании

• Соответствие экологическим требованиям

  • Соответствует стандартам соответствия RoHS с бессвинцовым производством, поддерживая рабочие температуры от 0°C до +70°C

• Универсальная совместимость

  • Поддерживает соответствие SFP MSA для бесшовной интеграции с стандартными портами SFP в различных вещательном оборудовании и сетевой инфраструктуре

Сценарии применения

• Развертывание вещательной инфраструктуры
  Включает многоканальную агрегацию HD-видео в телевизионных вещательных объектах, поддерживая расширение сигнала SDI по одномодовому волокну с мультиплексированием по длине волны CWDM для соединений студия-передатчик

• Системы производства живых мероприятий
  Облегчает многокамерную HD-передачу для спортивных трансляций и концертных постановок, обеспечивая дальность сигнала 20 км с поддержкой патологических шаблонов для надежных рабочих процессов производства

• Сети видеонаблюдения
  Поддерживает видеонаблюдение высокой четкости в защите критической инфраструктуры, обеспечивая несколько каналов с камер по одноволоконной инфраструктуре через мультиплексирование с разделением по длине волны

• Среды дистанционного обучения
  Обеспечивает распространение видео по всему кампусу для образовательных учреждений, передавая HD-образовательный контент с расширенной дальностью действия в нескольких зданиях

• Корпоративные AV-системы
  Включает корпоративные видеосети для презентаций в конференц-залах и корпоративных коммуникаций, обеспечивая передачу HD-видео вещательного качества с гибкостью горячей замены

• Приложения медицинской визуализации
  Поддерживает медицинское видео высокого разрешения для телемедицинских консультаций и хирургической подготовки, поддерживая целостность сигнала для визуализации диагностического качества

• Системы мониторинга транспорта
  Облегчает видеосети управления дорожным движением с несколькими потоками HD-камер, используя технологию CWDM для эффективного использования волокна в интеллектуальных транспортных системах
