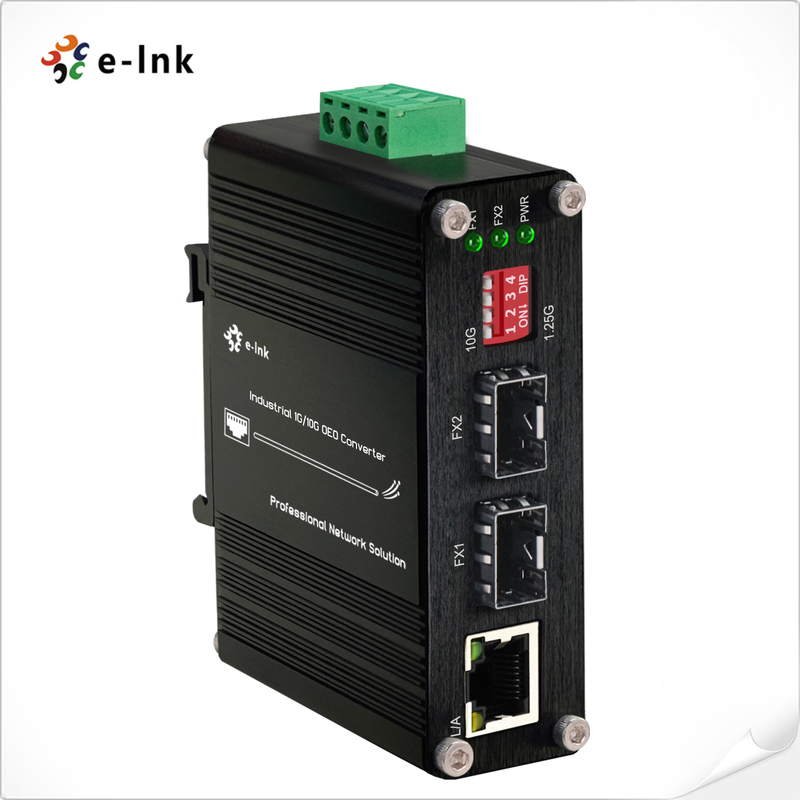

Промышленный преобразователь OEO 10G SFP+ в SFP+ (3R ретранслятор) с Ethernet 1G

Промышленный преобразователь 1G/10G SFP+ в SFP+ OEO (3R Repeater) с 1GФункция преобразователя Ethernet

Обзор продукта:

The ETH-IMC2402-OEO Series is an industrial-grade 1G/10G SFP+ to SFP+ Optical-Electrical-Optical (OEO) Converter designed for high-speed network extension and media conversion in demanding environmentsЭто универсальное устройство функционирует как 3R (Reamplify, Reshape, Retime) волокна повторитель для дальнего 10Gbps передачи и 1G Ethernet медиа конвертер,обеспечение целостности сигнала на расширенных сетевых сегментах.

Поддерживая несколько протоколов, включая SDH/SONET STM-64/OC-192, 10G Fiber Channel и 10G Ethernet, этот преобразователь идеально подходит для сетевых приложений в инфраструктуре SAN, LAN и MAN.Он имеет гибкую оптическую конверсию длины волны (1310nm/1550nm/CWDM/DWDM) и функцию обратной петли, что делает его подходящим для телекоммуникационных помещений, центров обработки данных и исследовательских лабораторий.

С широким диапазоном температур работы от -40°C до 80°C и прочной промышленной конструкцией,Этот преобразователь надежно расширяет оптоволоконные соединения до 120 км, обеспечивая плавную конверсию между интерфейсами волокна и меди.Его передовые возможности регенерации сигнала обеспечивают оптимальную производительность в суровых условиях окружающей среды, что делает его важным решением для современного высокоскоростного развертывания сетевой инфраструктуры.

Характеристики продукта:

✅Усовершенствованная регенерация сигналов 3RТехнология Reamplify, Reshape и Retiming (3R) обеспечивает целостность сигнала и минимизирует потерю данных на больших расстояниях передачи.

✅Прозрачный транспорт с низкой задержкой: обеспечивает прозрачное преобразование протокола с очень низкой задержкой, идеально подходит для приложений в режиме реального времени и высокоскоростных сетей передачи данных.

✅Дизайн SFP+ с горячим подключением: Поддерживает модули SFP+, которые могут быть заменены на горячие модули, с комплексными индикаторами состояния LED для простой установки и мониторинга в режиме реального времени.

✅Гибкая поддержка длины волны: совместим с предписанными МСЭ-Т длинами волн DWDM/CWDM и имеет цифровую диагностическую систему мониторинга (DDM) для точного управления волокнами.

✅Расширенное тестирование сетей: поддерживает функцию Loop-back и передачу Jumbo Frame для эффективной диагностики сети и оптимизированной пропускной способности данных.

✅Гибкость двойной скорости: переключатель DIP позволяет беспрепятственно переключаться между скоростями передачи данных 1,25G и 10G, обеспечивая универсальные варианты развертывания.

✅Многофункциональное преобразование медиа: Работает как преобразователь OEO 10G, так и преобразователь медиа Ethernet 1G, поддерживающий преобразование медиа из медиа-волокна в медиа-волокно.

✅Прочный промышленный дизайн: корпус из алюминия с рейтингом IP40 обеспечивает надежную работу в суровых условиях с превосходной защитой от EMI.

✅Гибкие варианты установки: Поддерживает установку на DIN-рельсах и на стенках для легкого развертывания в промышленных шкафах и средах с ограниченным пространством.

✅Операция с расширенной температурой: Сохраняет стабильную производительность в диапазоне температур от -40 до 80 °C, подходит для применения в экстремальных условиях.

Сценарии применения

• Телекоммуникационные магистральные сети: Provides 10G signal regeneration and wavelength conversion for SDH/SONET STM-64/OC-192 networks in metropolitan area networks (MAN) and wide area networks (WAN) with 3R functionality ensuring signal integrity.

• Взаимозависимость ЦОД: позволяет осуществлять волоконно-волоконные связи на большие расстояния между центрами обработки данных с использованием длин волн DWDM/CWDM, поддерживая jumbo-фремы и передачу с низкой задержкой для сетей хранения данных (SAN) и серверных ферм.

• Основы промышленной автоматизации: Расширяет промышленные сети Ethernet 10G на производственных объектах с защитой IP40 и работой при высоких температурах (от -40°C до 80°C) для подключения к суровой среде.

• Мониторинг и тестирование волоконно-волоконных сетей: Использует функцию обратной связи и поддержку DDM для диагностики сети и мониторинга производительности в телекоммуникационных помещениях и инфраструктуре оператора.

• Трансмиссионные системы на большие расстояния: облегчает регенерацию оптического сигнала на расстояния до 120 км в кампусных сетях, интеллектуальных транспортных системах и коммунальных коммуникациях с прозрачным преобразованием протокола.

• Миграция гибридной сети: служит двукратным преобразователем медиа между сетями 1G Ethernet и 10G, поддерживая бесперебойные обновления сетей и гетерогенную интеграцию сетей.

• Инфраструктура мобильной сети: поддерживает 5G-соединения передней и обратной связи с гибкостью SFP + и точной синхронизацией времени для развертывания сотовой сети.

Технические индексы

Данные о производительности	Технические индексы
Функция оборудования	3R-повторник
Скорость передачи	10G: 8,5Gb/s - 11,7Gb/s
Протоколы	8Канал 5G. SONET OC-192, SDH STM-64 (9,95 Гбит/с) 10G WAN (10Gbps) 10G LAN (10,31 Гбит/с) OTN OTU-2 (G.709) (10,70 Гбит/с) 10G LAN с кодированием 255/237 FEC (11,09Gbps) Канал волоконного канала 10G (11,32 Гбит/с) 10G POS
Тип интерфейса	SFP+ к SFP+
Расстояние передачи	Модуль SFP+: до 80 км
Максимальный пакет Ставка пересылки	14,880,950/S
Операционная температура	-40°C до 80°C (-40°F до 176°F)
Температура хранения	-40°C до 85°C (-40°F до 185°F)
Относительная влажность	Неконденсирующее от 5% до 95%
MTBF	> 200 000 часов
Еthernet Media Converter Спецификации
Стандарты	IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX IEEE 802.3ab 1000BASE-T IEEE 802.3z, 1000BASE-SX/LX IEEE 802.3x полный двойной контроллер потока
Рабочий режим	10/100/1000BASE-T до 1000BASE-SX/LX
Тип порта	SFP к RJ45
Сетевые кабели	Скрученные пары 10BASE-T: 2-парный UTP Cat. 3,4,5, до 100 м 100BASE-TX: 2-пары UTP Cat. 5, до 100 м 1000BASE-T: 4-парный STP Cat 5 до 100 м Кабель из оптических волокон 1000BASE-SX: 50/125μm или 62.5/125μm многорежимный волоконно-волоконный кабель, до 220/550m/2km. 1000BASE-LX: 9/125μm одномодный кабель, обеспечивающий длинное расстояние 10/20/40/80/120 км (отличается от модуля SFP)
Электрические и механические
Сила ввода	12 ~ 48VDC, избыточная мощность (6-принтовый терминальный блок)
Потребление энергии	Максимально 8 Вт
Защита
Перегрузка питания	Автоматическое перезагрузка
Обратная полярность	В настоящее время
ДИP переключатель
4-значная функция переключателя DIP	DIP	Функция	Настройки
	SW 1	1.25G/10G	ОН - 1,25 ~ 8,5 Г	OFF - 10.3G или 14.025G
	SW 2	Сохраняется	ОН - Запрещено	ОФФ - Запрещено
	SW 3	Сохраняется	ОН - Запрещено	ОФФ - Запрещено
	SW 4	Сохраняется	ОН - Запрещено	ОФФ - Запрещено
Светодиодные индикаторы
ПВР	Статус питания
FX1	Порт SFP-1
FX2	SFP порт-2
Л.А.	TP LINK/ACT
Размеры (WxDxH)	95 x 70 x 30 мм
Вес	0.25 кг.
Корпус	Алюминиевый корпус
Варианты монтажа:	Подвеска DIN-Rail
Разрешения по правилам
ISO9001, CE, RoHS, FCC
EN55022:2010+AC: 2011, класс А
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024:2010
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (всплеск)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)

Информация о заказе

Приложение I: конвертер OEO 1G/10G (3R repeater)

Применение II: оборудование Ethernet из волокна в медь с функцией преобразователя из волокна в медь
