Конвертер 3G SDI
, HD-SDI-конвертер на волокно
, SDI волоконный преобразователь с гарантией
3G/HD-SDI-конвертер на волокно
Конвертер 3G/HD-SDI в оптоволокно
Преимущества конвертера 3G/HD-SDI в оптоволокно
► Каждыйканал включает8-канальное встроенное аудио
► Автоматическая эквализация кабеля для обеспечения целостности сигнала
► Автоматическаяповторнаясинхронизация 270 Мбит/с - 1,48 Гбит/с - 3 Гбит/с
► Непосредственно совместим с системами камер HD-SDI
► Большая дальность передачи не менее 10 км (6,2 мили), до 80 км
► Вход питания с клеммной колодкой; Горячая замена и горячее подключение;
► Полная цифровая передача вещательного уровня без сжатия;
► супер оптический динамический диапазон и отсутствие регулировки;
► технология оптоволокна WDM/CWDM/DWDM;
► передача по оптоволокну 1000M, простота обновления;
► промышленный сверхширокий диапазон температур (-40℃~+85℃), адаптируется к различным условиям;
Обзор конвертера 3G/HD-SDI в оптоволокно
LNK-HD-110 & Серия LNK-3G-110 Оптоволоконный конвертер 3G/HD-SDI поддерживает 1-канальный 3G/HD-SDI
Видео (встроенное аудио) & обратные данные RS422/485 сигнал, передаваемый по оптоволоконному кабелю,
и контролировать сигнал локально через выход 3G/HD-SDI. E-link 3G/HD-SDI Video over Fiber
Конвертеры включают один передатчик и один приемник для сигнала 1080P 3G/HD-SDI.
Технические характеристики конвертера 3G/HD-SDI в оптоволокно
|
Интерфейс оптоволокна
|
|
Оптический интерфейс
|
Односторонний ФC
|
|
Расстояние передачи
|
550 м - 20 км
|
|
Длина волны
|
1310 нм/1550 нм
|
|
Видео
|
|
Видеоинтерфейс
|
BNC
|
|
Видео входное/выходное сопротивление
|
75Ω
|
|
Входное/выходное напряжение видео
|
Типичное: 1 В пик-пик, Мин. 0,5 В пик-пик, макс. 1,5 В пик-пик
|
|
Скорость передачи видео в битах
|
Макс. 3,2 Гбит/с
|
|
Дифференциальное усиление (10%～90% APL)
|
<1%
|
|
Видео стандарт SDI
|
270 Мбит/с (SD-SDI), 1,485 Гбит/с/М (HD-SDI)
|
|
SMPTE425M 3 Гбит/с Mapping (3G-SDI)
|
|
SMPTE424M 3 Гбит/с последовательный интерфейс (3G-SDI)
|
|
Данные
|
|
Физический интерфейс
|
Промышленный стандартный винтовой клеммник
|
|
Тип данных
|
RS422/RS485 Обратное направление
|
|
Поддержка частоты/скорости
|
Макс. 115200 бит/с для RS422
Макс. 57600 бит/с для RS485
|
|
BER
|
<10ˉ9
|
|
Электрические
|
|
Адаптер питания
|
DC 5~25В
|
|
Потребляемая мощность
|
<5В
|
|
Светодиодный индикатор
|
|
P/S
|
Питание
|
|
ДАТ
|
Данные
|
|
Механические
|
|
Размеры (ДхШхВ)
|
120 x 105 x 28 мм
|
|
Вес
|
0,43КГ/пара
|
|
Корпус
|
Алюминиевый корпус
|
|
Варианты монтажа
|
Настенный монтаж
|
|
Окружающая среда
|
|
Рабочая Температура
|
-20℃～+70℃
|
|
Температура хранения
|
-40℃～+80℃
|
|
Рабочая Влажность
|
0~95%
|
|
MTBF
|
≥100000 часов
|
Информация для заказа конвертера 3G/HD-SDI в оптоволокно
|
Модель
|
Описание
|
|
LNK-HD-110-20
|
HD-SDI в оптоволоконный конвертер с обратными данными RS422 и выходом loop out, SMF, ФC Fiber Connector 20KM, включая передатчик и приемник, используется парами
|
|
LNK-3G-110-20
|
3G-SDI в оптоволоконный конвертер с обратными данными RS422 и выходом loop out, SMF, ФC Fiber Connector 20KM, включая передатчик и приемник, используется парами
|

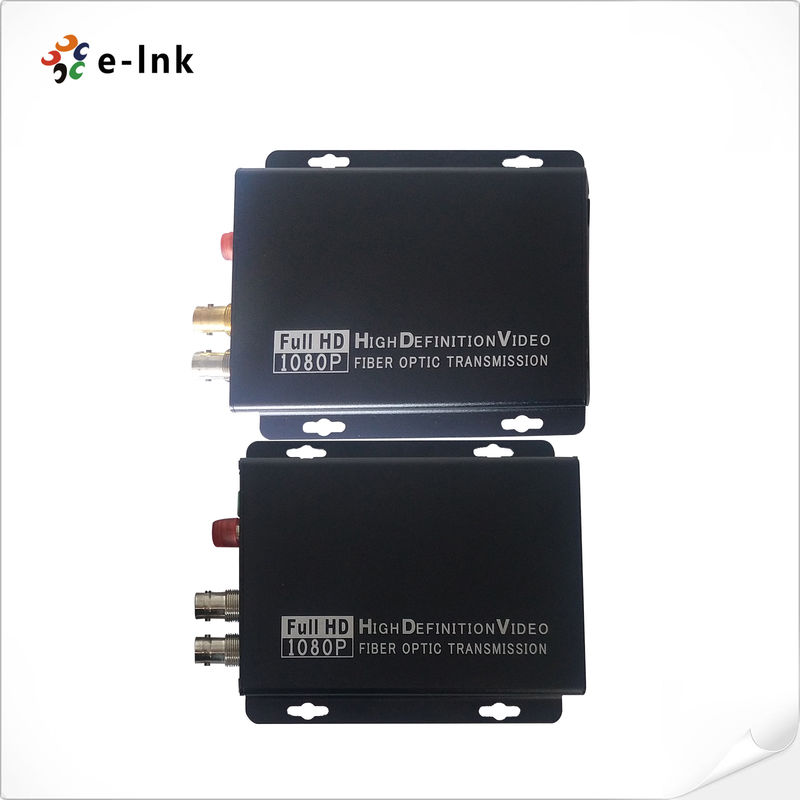

Конвертер 3G/HD-SDI в оптоволокно Изображение
