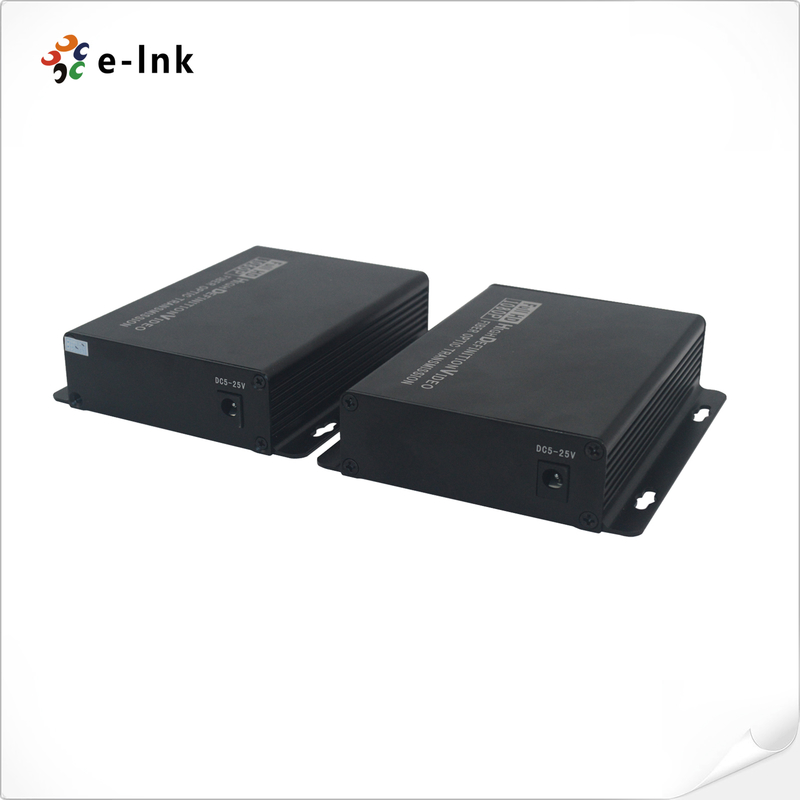

3G/HD-SDI-конвертер на волокно

Интерфейс оптоволокна

Оптический интерфейс

Sимплекс FC

Расстояние передачи

550 м - 20 км

Длина волны

1310 нм/1550 нм

Видео

Видеоинтерфейс

BNC

Видео входное/выходное сопротивление

75Ω

Входное/выходное напряжение видео

Типичное: 1 В пик-пик, Мин. 0,5 В пик-пик, Макс. 1,5 В пик-пик

Скорость передачи видео

Макс. 3,2 Гбит/с

Дифференциальное усиление (10%～90% APL)

<1%

Видео стандарт SDI

270 Мбит/с (SD-SDI), 1,485 Гбит/с/M (HD-SDI)

SMPTE425M 3 Гбит/с Mapping (3G-SDI)

SMPTE424M 3 Гбит/с последовательный интерфейс (3G-SDI)

Данные

Физический интерфейс

Промышленный стандартный винтовой клеммник

Тип данных

RS422/RS485 Обратное направление

Поддержка частоты/скорости

Макс. 115200 бит/с для RS422

Макс. 57600 бит/с для RS485

BER

<10ˉ⁹

Электрические

Адаптер питания

DC 5~25V

Потребляемая мощность

<5В

Светодиодный индикатор

P/S

Питание

DAT

Данные

Механические

Размеры (ДхШхВ)

120 x 105 x 28 мм

Вес

0,43КГ/пара

Корпус

Алюминиевый корпус

Варианты монтажа

Настенный монтаж

Окружающая среда

Рабочая Температура

-20℃～+70℃

Температура хранения

-40℃～+80℃

Рабочая Влажность

0~95%

MTBF

≥100000 часов

Модель

Описание

LNK-HD-110-20

HD-SDI в оптоволоконный конвертер с обратными данными RS422 и выходом loop out, SMF, FC Fiber Connector 20KM, включая передатчик и приемник, используются парами

LNK-3G-110-20

3G-SDI в оптоволоконный конвертер с обратными данными RS422 и выходом loop out, SMF, FC Fiber Connector 20KM, включая передатчик и приемник, используются парами
