Мини 12G-SDI на волоконный конвертер
, Конвертер SDI-волокна с Tally
, 12G-SDI преобразователь с RS485

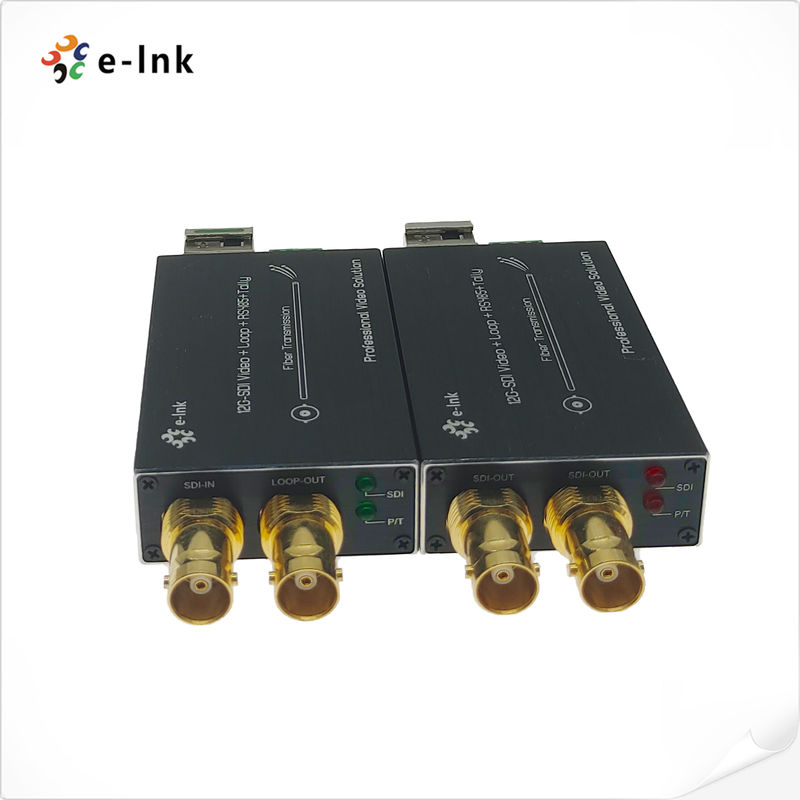

Мини 12G-SDI на волоконный конвертер с Tally и RS485
Мини-конвертер 12G-SDI в оптоволокно с TallyиRS485
Преимущества
►Каждый канал SDI включает 8-канальное встроенное аудио
► Автоматическая эквализация кабеля для обеспечения целостности сигнала
► Поддерживает ST-2082-1(12G), ST-2081-1(6G), ST-424(3G), ST-292(HD) и ST-259(SD)
► Встроенный реклокер блокируется на скоростях SMPTE 11,88 Гбит/с, 5,94 Гбит/с, 2,97 Гбит/с, 1,485 Гбит/с или подскоростях, деленных на 1,001, и 270 Мбит/с
► Непосредственно совместим с системами камер 12G/6G/3G-SDI
► Большая дальность передачи не менее 10 км (6,2 мили), до 80 км
► Поддерживает Tally и обратный RS485
► Поддерживает горячую замену и горячее подключение
► Полная цифровая передача вещательного уровня без сжатия;
► супер оптический динамический диапазон и отсутствие регулировки;
► технология оптического волокна WDM/CWDM/DWDM;
► Поддерживает 4K*2K(3840*2160@60Hz), 1080P, 1080I, 720P.
Обзор
Серия LNK-M12G-1V1T1DМини-конвертер 12G-SDI в оптоволокно поддерживает 1 канал 12G видео (встроенное аудио), 1 канал сигнала Tally и 1 канал обратного RS485, передаваемые по оптоволоконному кабелю, и контролирует сигнал локально через выход 12G loop. Конвертеры E-link 12G Video over Fiber включают один передатчик и один приемник для HDTV 4K*2K(3840*2160@60Hz), 1080P, 1080I, 720P.
Технические характеристики
|
Форматы
|
Поддерживает ST-2082-1(12G), ST-2081-1(6G), ST-424(3G), ST-292(HD) и ST-259(SD)
|
|
Совместимость
|
Совместим с DVB-ASI и AES10 (MADI)
|
|
Вход
|
1 x 12G-SDI на BNC
|
|
Выход
|
1 x LC оптоволокно
|
|
1 x 12G-SDI loop-out на BNC
|
|
Поддерживаемое разрешение
|
HDTV 4K*2K, 1080P, 1080I, 720P
|
|
Диапазон разрешений
|
3840*2160@60Hz
|
|
Вход Спецификация кабеля
|
≤70 м при 12G SDI Belden 1694A
|
|
Спецификация выходного кабеля
|
≤70 м при 12G SDI Belden 1694A
|
|
Тип данных
|
Обратный Tally
|
|
Тип данных
|
Обратный RS485
|
|
Оптическая полоса пропускания
|
270 МГц～12 ГГц
|
|
Питание
|
5-15 В постоянного тока
|
|
Потребляемая мощность
|
2 Вт (макс.)
|
|
Размеры (ДxШxВ)
|
80 x 40 x 20 (мм)
|
|
ХранениеТемпература
|
-40℃～80℃
|
|
Рабочая температура
|
-40℃～85℃
|
Информация для заказа
|
Модель
|
Описание
|
|
LNK-M12G-1V1T1D-20
|
Мини-тип12G-SDI в оптоволоконный конвертер с Tally, обратный RS485и loop out, SMF, LC Fiber Connector20KM, включая передатчик и приемник, используются парами
|
Применение
