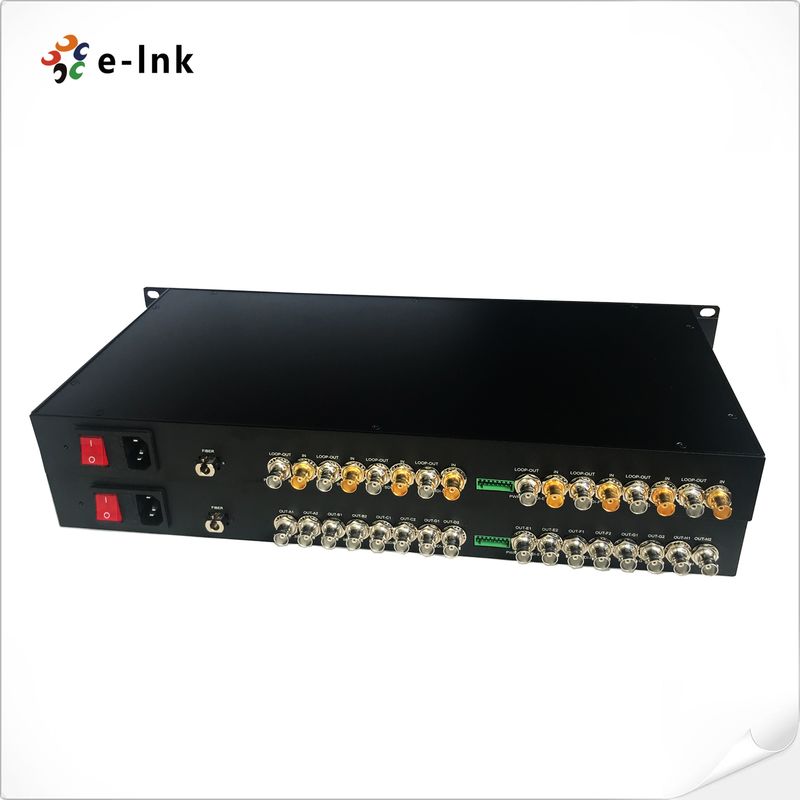

4-канальный двунаправленный 3G-SDI волоконный конвертер

Интерфейс оптического волокна

Интерфейс волокна

Sимплексный LC

Расстояние передачи

550 м-20 км

Длина волны

1310nm/1550nm

Видео

Видеоинтерфейс

BNC

Видео Импеданс входа/выхода

75Ω

Входное/выходное напряжение видео

Типично: 1 Vpp, Минимальная 0,5 Втpp, максимальная 1,5 Втpp

Скорость передачи видеобит

Максимально 3,2 Гбит/с

Дифференциальная прибыль (10%～90% APL)

< 1%

Поддержка формата SDI

625/25 PAL

525/29.97 NTSC, 525/23.98 NTSC

720p50, 720p59.94

1080i 23/24/30/50/59.94

1080P 23.98/24/30/50/60

Стандарт видео SDI

270 Мбит / с (SD-SDI), 1,485 Гбит / м ((HD-SDI)

SMPTE425M3Gb/s Картографирование ((3G-SDI)

SMPTE424M 3Gb/s серийный интерфейс ((3G-SDI)

Данные

Физический интерфейс

Промышленный стандартный винтовой терминал

Тип данных

Обратный RS485

Поддержка частоты/коэффициента

Максимальная скорость 57600 bps для RS485

BER

< 10 ‰⁹

Электрические

Адаптер питания

AC 110~ 220 В

Потребление энергии

< 15W

Светодиодный индикатор

SDI A/B/C/D/E/F/G/H

Видео SDI

ПВР

Силовое питание

Механические

Размеры (LxWxH)

19 дюймов 1У (483 х 220 х 44,45 мм)

Wвосемь

7 кг/пару

Корпус

Алюминиевый корпус

Варианты монтажа

Подставка на стойке

Экологические

Рабочая температура

-20°C+70°C

Температура хранения

-40°C+80°C

Рабочая влажность

0~95%

MTBF

≥100000 часов

Модель

Описание

LNK-3GSDI-4BV

Двунаправленное видео 3G-SDI с развязкой, 20 км, SM,FC, включая 1 передатчик и 1 приемник, используемые парами

LNK-3GSDI-4BV1R

4-Ch двунаправленное SDI видео с выключением + 1-Ch RS485 обратные данные, 20 км, SM,FC, включая 1 передатчик и 1 приемник, используемые парами
