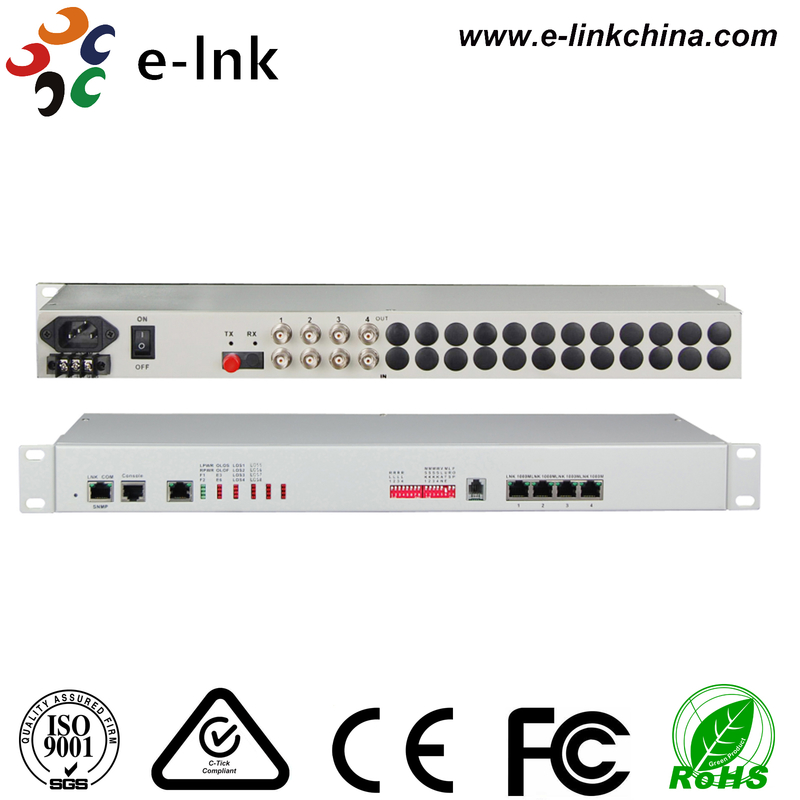

4E1+4GE+телефон+SNMP оптоволоконный мультиплекс
4E1+4GE+телефон+SNMP оптоволоконный мультиплекс
Преимущества
ØОснован на собственном авторском праве IC
ØПропускная способность волокна до 1.5G, пропускная способность Ethernet - 1000M
ØСкорость интерфейса Ethernet 10/100/1000M, полный дуплекс Auto-Nego
Ø4*Этернет-интерфейс - это интерфейс коммутатора, поддерживает VLAN, может устанавливаться на 4 канала логической изоляции
ØПредоставление интерфейса управления консолью (RS232)
ØПредоставьте два интерфейса волокна 1 + 1 защитить(APS)Функция
ØИнтерфейс E1 соответствует G.703, использует технологию восстановления цифровых часов и плавную фазовую блокировку
ØИспользует стандартный 2-проводный телефон (не телефонные ручки), установленный в качестве инженерной ордерно-проводной горячей линии ((необязательно)
ØКогда оптический сигнал теряется, он может обнаружить, что удаленное устройство отключено или волокно отключено, и указывает на тревогу с помощью светодиода
ØМестное устройство может просматривать условие работы удаленного устройства
ØПредоставляет 2 интерфейса расширения, вы можете расширить 1 ~ 2 каналов асинхронных данных, таких как RS232/RS485/RS422/Манчестерский код;
ØПредоставление команды удаленного интерфейса Loop Back, поддержка локальной функции E1 Loop Back, поддержка E1 LOS и AIS сигнализации, упрощение обслуживания линии
ØРасстояние передачи до 2-100 км без перерыва
ØПоддержка SNMP менеджера (SNMP агент внутри)
ØAC 220V, DC-48V, DC24V могут быть необязательными
ØФункция обнаружения полярности питания DC-48V/DC24V, без полярности
Обзор
Устройство представляет собой устройство оптической передачи от точки к точке, разработанное на основе VLSI. Устройство обеспечивает интерфейс 1-4*E1,Интерфейс Ethernet 1-4*10/100/1000M (Wire Speed 1000M) и 2 интерфейса расширения. 4* Ethernet интерфейс является интерфейс переключателя, может поддерживать VLAN. 1 интерфейс расширения может использоваться в качестве канала передачи RS232/RS485/RS422 асинхронных данных, сухой контактный сигнал,1 канал цифровой деловой телефон может быть необязательным. Он очень гибкий. У него есть функция тревоги. Работа надежная, стабильная и низкое потребление энергии, высокая интеграция, небольшой размер.
Технические индексы
|
Параметр
|
Спецификации
|
|
Волокна
|
Многорежимные волокна
50/125 мм, 62.5/125 мм,
Максимальное расстояние передачи: 5 км @ 62,5 / 125um одномодное волокно, Снижение (3 дБм/км)
Длина волны: 820 нм
Мощность передачи: -12 дБм (мин) ~-9 дБм ((макс)
Чувствительность приемника: -28 дБм (мин)
Бюджет ссылки: 16 дБм
Однорежимные волокна
8/125ум, 9/125ум
Максимальное расстояние передачи: 40 км
Расстояние передачи: 40 км @ 9 / 125um одномодный волокно, ослабление (0,35 дБм / км)
Длина волны: 1310 нм
Мощность передачи: -9dBm (мин) ~-8dBm (макс)
Чувствительность приемника: -27 дБм (мин)
Бюджет ссылки: 18 дБм
|
|
Интерфейс E1
|
Стандарт интерфейса: соблюдать протокол G.703;
Скорость интерфейса: 2048Kbps±50ppm;
Код интерфейса: HDB3;
Е1 Импеданс: 75Ω (неравновесие), 120Ω (равновесие);
Толерантность к джитру: Согласно протоколам G.742 и G.823
Разрешенное ослабление: 0~6 дБм
|
|
Интерфейс Ethernet (10/100M/1000M UTP)
|
Скорость интерфейса: 10/100/1000MMbps, полный дуплекс автоматического взаимодействия
Стандарт интерфейса: Совместима с IEEE 802.3, IEEE802.1Q ((VLAN)
Возможность MAC-адресов: 4096
Коннектор: RJ45, поддержка Auto-MDIX
|
|
Сила
|
Источник питания: AC220V;Прямой ток ¥48В;DC + 24V
Потребление энергии: ≤ 10 Вт
|
|
Рабочая среда
|
Рабочая температура: -10°C ~ 60°C
Рабочая влажность: 5% ~ 95% (без конденсации)
Температура хранения: -40°C ~ 80°C
Влажность хранилища: 5% ~ 95% (без конденсации)
|
