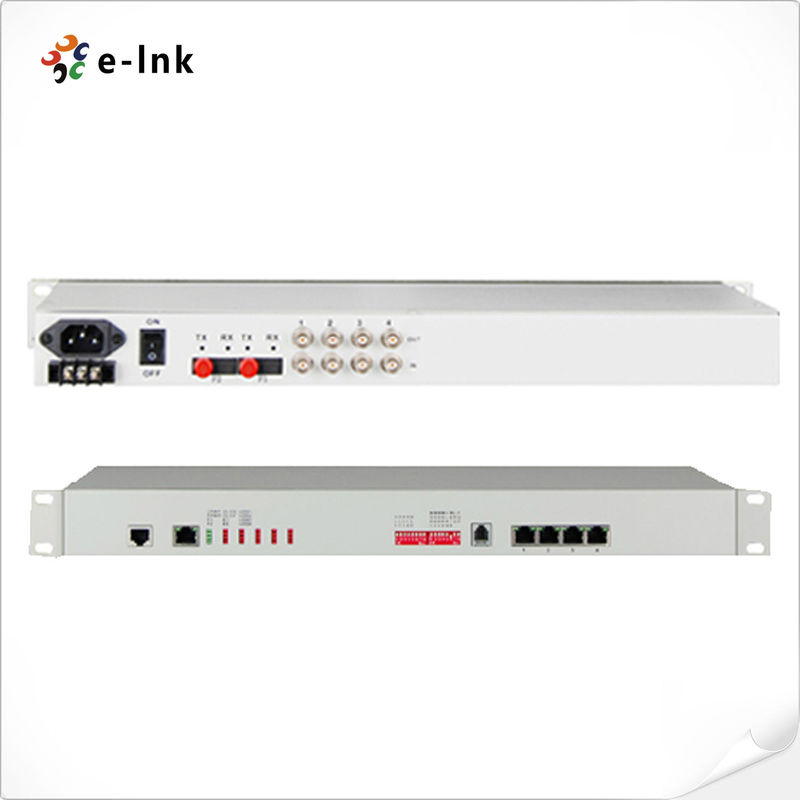

4E1 + 4FE 1+1 волоконный PDH мультиплексор
4E1 + 4FE 1+1 Волоконный PDH мультиплексер
Преимущества
·Основан на собственном авторском праве IC
·Модульный широкий динамический оптический детектор
·Устройство обеспечивает главный интерфейс оптического волокна и резервный интерфейс оптического волокна, двойной оптический порт резервная функция гарантирует, что работа никогда не будет сломаться
·Скорость интерфейса Ethernet - 10M/100M, полный дуплекс
·4-канальный интерфейс Ethernet - это интерфейс переключателя, поддерживает VLAN, может устанавливаться на 4-канальную логическую изоляцию
·Интерфейс E1 соответствует G.703, использует технологию восстановления цифровых часов и плавную фазовую блокировку
·1 канал PCM цифровой деловой телефон (необязательно)
·Когда оптический сигнал теряется, он может обнаружить, что удаленное устройство отключено или волокно отключено, и указывает на тревогу с помощью светодиода
·Местное устройство может просматривать условие работы удаленного устройства
·Предоставляет 2 интерфейса расширения, вы можете расширять 1 ~ 2 каналов асинхронных данных, таких как RS232/RS485/RS422/Манчестерский код;
·1 ~ 2 канал голоса, 1 ~ 4 канал переключателя, или двух / четырех линий аудио и так далее
·Предоставьте команду удаленного интерфейса Loop Back, облегчить обслуживание линии
·Дистанция передачи до 2 - 120 км без перерыва
·AC 220V, DC-48V, DC24V могут быть необязательными
·Функция обнаружения полярности питания DC-48V/DC24V, без полярности
Обзор
Это устройство обеспечивает интерфейс 1-4Channel E1, интерфейс основного оптического волокна и интерфейс резервного оптического волокна, интерфейс 1-4Channel 10M/100M Ethernet (Line Rate 100M) и 2 интерфейса расширения.4Channel Ethernet интерфейс - это интерфейс переключателя, может поддерживать VLAN. 2 интерфейс расширения может использоваться в качестве канала передачи асинхронных данных RS232/RS485/RS422, голосового сигнала, аудиосигнала 2/4 линии E&M, сигнала коммутатора,Сигнал Ethernet (ширина полосы 2M). Он очень гибкий. У него есть функция тревоги. Работа надежная, стабильная и низкое потребление энергии, высокая интеграция, небольшой размер.
Технические индексы
|
Параметр
|
Спецификация
|
|
Волокна
|
|
Многорежимные волокна
|
|
Тип волокна
|
50/125 мм, 62.5/125 мм
|
|
Максимальное расстояние передачи
|
5 км @ 62,5 / 125um одномодное волокно, ослабление (3 дбм/км) Длина волны: 820 нм
|
|
Мощность передачи
|
-12 дБм (мин) ~-9 дБм (макс)
|
|
Чувствительность приемника
|
-28 дБм (мин)
|
|
Бюджет связи
|
16 дБм
|
|
Однорежимные волокна
|
|
Тип волокна
|
8/125ум, 9/125ум
|
|
Максимальное расстояние передачи
|
40 км.
|
|
Расстояние передачи
|
40 км @ 9 / 125um одномодное волокно, ослабление (0,35 дБм/км)
|
|
Длина волны
|
1310 нм
|
|
Мощность передачи
|
-9dBm (мин) ~-8dBm (макс)
|
|
Чувствительность приемника
|
-27 дБм (мин)
|
|
Бюджет связи
|
18 дБм
|
|
Интерфейс E1
|
|
Стандарт интерфейса
|
соблюдать протокол G.703
|
|
Скорость интерфейса
|
n*64Kbps±50ppm
|
|
Код интерфейса
|
HDB3
|
|
Е1 Импеданс:
|
75Ω (неравновесие), 120Ω (равновесие)
|
|
Толерантность к джитру
|
Согласно протоколам G.742 и G.823
|
|
Разрешенное ослабление
|
0~6 дБм
|
|
EthernetЯ...интерфейс (10/100M)
|
|
Скорость интерфейса
|
10/100 Мбит/с, полная/половина дуплексная автоматическая передача
|
|
Стандарт интерфейса
|
Совместима с IEEE 802.3, IEEE 802.1Q (VLAN)
|
|
Возможность MAC-адресов
|
4096
|
|
Коннектор
|
RJ45, поддержка Auto-MDIX
|
|
Сила
|
|
Электрическое питание
|
AC180V ~ 260V;DC–48 Вт;DC + 24V
|
|
Потребление энергии
|
≤10 Вт
|
|
Размер
|
|
Размер продукта
|
19 дюймов 1U 485X138X44 мм ((WXDXH))
|
|
Простая упаковка
|
522X198X82 мм ((WXDXH))
|
|
Масса единицы
|
3 кг
|
|
Рабочая среда
|
|
Рабочая температура
|
-10°C ~ 50°C
|
|
Рабочая влажность
|
5% ~ 95% (без конденсации)
|
|
Температура хранения
|
-40°C ~ 80°C
|
|
Влажность хранилища
|
5% ~ 95% (без конденсации)
|
