4-канальный SDI-конвертер
, Конвертер 3G-SDI

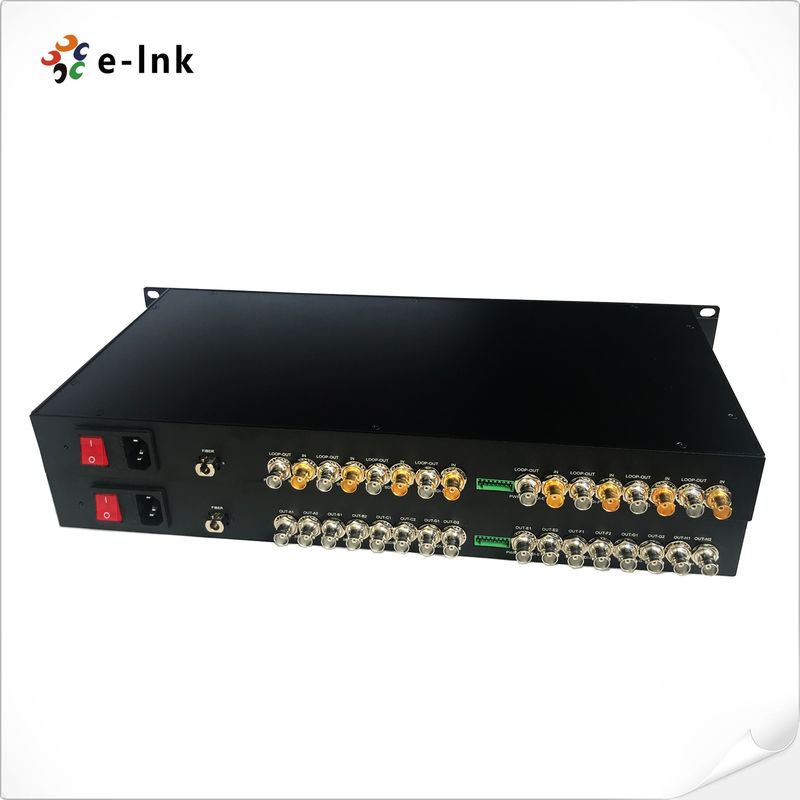

4-канальный двунаправленный 3G-SDI волоконный конвертер
4-канальныйДвунаправленный 3G-SDI Fiber Converter
Модель: LNK-3GSDI-4BV Series
Обзор
Серия LNK-3GSDI-4BV поддерживает передачу 4-канального двунаправленного видеосигнала высокой четкости стандарта 3G-SDI
по одному оптоволоконному кабелю и мониторинг сигнала локально через выход с петлевым подключением 3G/HD-SDI. E-link 3G-SDI Video over
Fiber Converters включает в себя один передатчик и один приемник для сигнала 1080P 3G-SDI. E-link 3G-SDI Fiber Converters
может одновременно передавать 4-канальное двунаправленное видео 3G-SDI, 1-канальные реверсивные данные RS-485, сигнал по одному
оптоволокну. Качество видео соответствует вещательному стандарту, качество звука соответствует уровню CD, поддерживает формат передачи данных Reverse RS-485
формат связи.
Особенности
► 4-канальная двунаправленная передача видео 3G-SDI по оптоволокну
► Автоматическая эквализация кабеля для обеспечения целостности сигнала
► Автоматическая ресинхронизация 270 Мбит/с - 1,48 Гбит/с - 3 Гбит/с
► Непосредственно совместим с системами камер 3G-SDI и поддерживает протоколы передачи данных Reverse RS-485
► Большая дальность передачи не менее 10 км (6,2 мили), до 120 км
► Вход питания с клеммной колодкой для промышленного применения
► Поддерживает горячую замену и горячее подключение
► Полная цифровая передача вещательного уровня без сжатия;
► супер оптический динамический диапазон и отсутствие необходимости регулировки перед использованием;
► технология оптоволокна WDM/CWDM/DWDM;
► промышленный сверхширокий диапазон температур (-40℃~+85℃), адаптируемый к различным условиям;
Технические характеристики
| Интерфейс оптоволокна |
| Оптический интерфейс |
Simplex LC |
| Расстояние передачи |
550 м-20 км |
| Длина волны |
1310 нм/1550 нм |
| Видео |
| Видеоинтерфейс |
BNC |
| Входное/выходное сопротивление видео |
75Ω |
| Входное/выходное напряжение видео |
Типичное: 1 В пик-пик, мин. 0,5 В пик-пик, макс. 1,5 В пик-пик |
| Скорость передачи видео в битах |
Макс. 3,2 Гбит/с |
| Дифференциальное усиление (10%～90% APL) |
<1% |
| Поддержка формата SDI |
625/25 PAL |
| 525/29.97 NTSC, 525/23.98 NTSC |
| 720p50, 720p59.94 |
| 1080i 23/24/30/50/59.94 |
| 1080P 23.98/24/30/50/60 |
| Видео стандарт SDI |
270 Мбит/с (SD-SDI), 1,485 Гбит/с/М (HD-SDI) |
| SMPTE425M 3 Гбит/с Mapping (3G-SDI) |
| SMPTE424M 3 Гбит/с последовательный интерфейс (3G-SDI) |
| Данные |
| Физический интерфейс |
Промышленный стандартный винтовой клеммник |
| Тип данных |
Обратный RS485 |
| Поддержка частоты/скорости |
Макс. 57600 бит/с для RS485 |
| BER |
<10ˉ9 |
| Электрические параметры |
| Адаптер питания |
AC 110~220 В |
| Потребляемая мощность |
<15 Вт |
| Светодиодный индикатор |
| SDI A/B/C/D/E/F/G/H |
SDI видео |
| PWR |
Источник питания |
| Механические характеристики |
| Размеры (ДхШхВ) |
19 дюймов 1U (483 x 220 x 44,45 мм) |
| Вес |
7 кг/пара |
| Корпус |
Алюминиевый корпус |
| Варианты монтажа |
Монтаж в стойку |
| Условия эксплуатации |
| Рабочая температура |
-20℃～+70℃ |
| Температура хранения |
-40℃～+80℃ |
| Рабочая влажность |
0~95% |
| MTBF |
≥100000 часов |
Информация для заказа
| Модель |
Описание |
| LNK-3GSDI-4BV |
4-канальное двунаправленное видео 3G-SDI с петлевым выходом, 20 км, SM, FC, включая 1 передатчик и 1 приемник, используется парами |
| LNK-3GSDI-4BV1R |
4-канальное двунаправленное видео SDI с петлевым выходом + 1-канальные обратные данные RS485, 20 км, SM, FC, включая 1 передатчик и 1 приемник, используется парами |
