2Ch Обратный 12G SDI волоконный преобразователь
, RS485 12G SDI волоконный преобразователь
, Обратный RS485 волоконный преобразователь

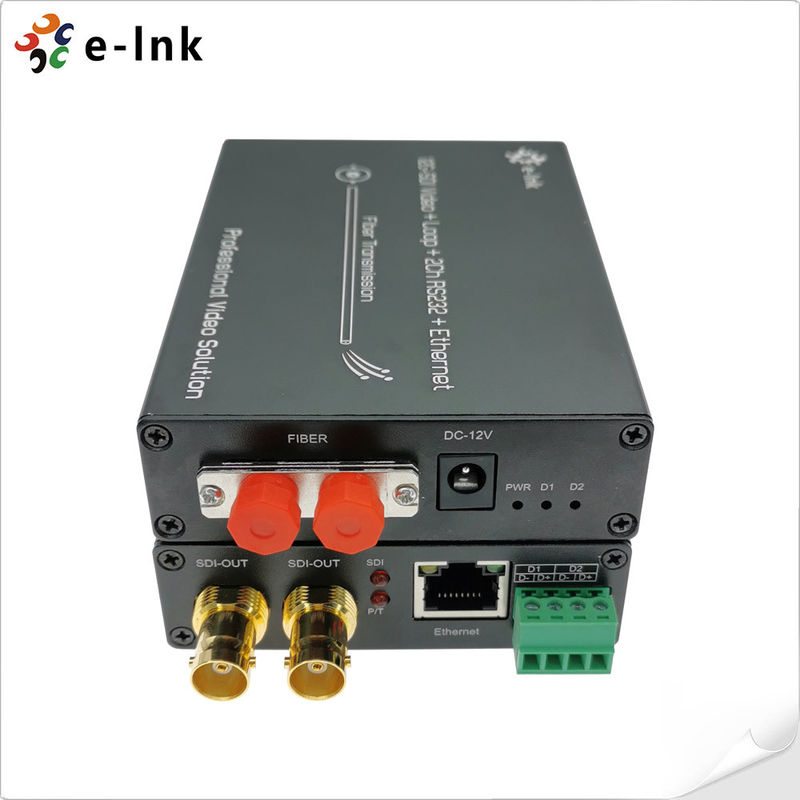

12G-SDI-конвертер для волоконного излучения с гигабитным Ethernet и 2Ch Backward RS485
12G-SDI-конвертер для волоконного излучения с гигабитным Ethernet и 2Ch Backward RS485
Модель: серия LNK-12GSDI-1V2R1GE
Обзор
LNK-12GSDI-1V2R1GE Серия 12G-SDI Fiber Converter поддерживает 1Ch 12G Video (аудио встроенное) &
1Ch Gigabit Ethernet&2Ch Backward RS485 передается через волоконно-оптический кабель и отслеживает сигнал
E-link 12G Video over Fiber Converters включает один передатчик и один
приемник для HDTV 4K*2K ((3840*2160@60Hz), 1080P,1080I, 720P.
Особенности
Каждый SDI канал включает 8-канальный аудио встроенный
Автоматическое выравнивание кабеля для обеспечения целостности сигнала
Поддерживает ST-2082-1 ((12G), ST-2081-1 ((6G), ST-424 ((3G), ST-292 ((HD) и ST-259 ((SD)
Интегрированные реклокерные блокировки для SMPTE скорости 11,88 Гбит/с, 5,94 Гбит/с, 2,97 Гбит/с, 1,485 Гбит/с или разделить на 1,001 субрат и 270 Мбит/с
Прямая совместимость с системами камер 12G/6G/3G-SDI
¢ Длинная передача до 80 км
Поддержка 2Ch назад RS485
Поддерживает Ethernet 1Ch 10/100/1000M
► Full digital non-compression broadcast level transmission;
√ Динамический диапазон сверхоптической оптики и свободный от регулировки;
Оптические волокна WDM/CWDM/DWDM
Поддерживает 4K*2K ((3840*2160@60Hz), 1080P,1080I,720P.
Технические индексы
| Форматы |
Поддерживает ST-2082-1 ((12G), ST-2081-1 ((6G), ST-424 ((3G), ST-292 ((HD) и ST-259 ((SD) |
| Совместимо |
Совместим с DVB-ASI и AES10 (MADI) |
| Ввод |
1 x 12G-SDI на BNC |
| Выпуск |
2 x FC оптического волокна |
| 1 x 12G-SDI отключение на BNC |
| Поддерживаемое разрешение |
HDTV 4K*2K, 1080P, 1080I, 720P |
| Диапазон разрешения |
3840*2160@60Hz |
| Спецификация входного кабеля |
≤ 70m@12G SDI Belden 1694A |
| Спецификация выходного кабеля |
≤ 60m@12G SDI Belden 1694A |
| Ethernet |
10/100/1000Mbps |
| Тип данных |
2Ch Задним ходом RS485 |
| Пропускная способность оптической передачи |
270 МГц12 ГГц |
| Сила |
12 VDC |
| Потребление энергии |
6 Вт (максимум) |
| Размеры (LxWxH) |
117 x 80 x 24 (мм) |
| Операционная температура |
-10°C ≈ 70°C |
| Температура хранения |
-40°С ≈ 85°С |
Применение
