Оптический микрорасширитель HD/SD-SDI
, 3G/HD/SD-SDI оптический микрорасширитель
Стандарт сигнализации: |
SD-SDI ((270Mbps), HD-SDI ((1.485Gbps), 3G-SDI ((2.97Gbps) |
HD-SDI Jitter: |
< 0.2UI ((134ps) @ 100kHz, < 1.0UI ((673ps) @ 10Hz |
СФП: |
Simplex LC, 3,125 Гбит/с. ≤120 км дальность передачи |
Длина волны CWDM: |
1270 ~ 1610 нм, 20 нм сетка согласно ITU-T |
Температура хранения: |
-40℃~+80℃ |
Размеры (LxWxH): |
58 X 21 x 20 mm |

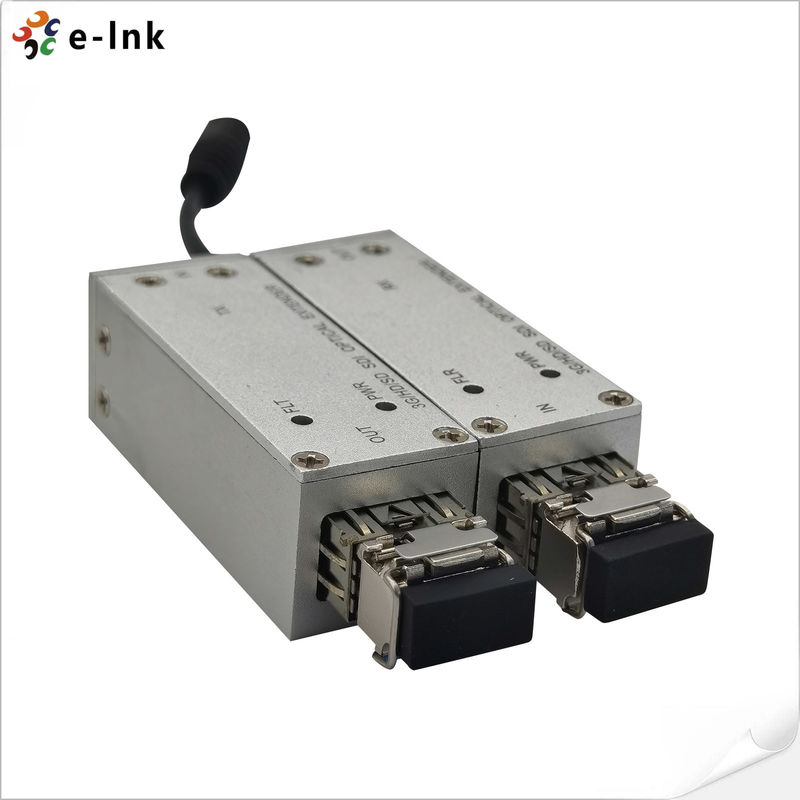

SMB 3G/HD/SD-SDI оптический микрорасширитель
SMB 3G/HD/SD-SDI оптический микрорасширитель
Модель:LNK-M3G-SMB1V-20 серии
Обзор
LNK-M3G-SMB1V-20 Серия 3G-SDI/HD-SDI/SD-SDI микроувеличитель оптического волокна системы передачи, которая передает
одно цифровое видео высокой четкости 3G-SDI, HD-SDI, SD-SDI или один DVB-ASI поток через один однорежимный или мультимодный режим
С помощью своих передовых технологий, SMPTE424M, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M (SDTI)
Цифровая волоконно-оптическая технология передачи, не требует никаких корректировок, простой в настройке и простой в эксплуатации.
Серия микрорасширителей SDI использует источник питания 5В с низким расходом энергии.
Особенности
Автоматическое распознавание сигнала 3G-SDI/HD-SDI/SD-SDI без необходимости ручного выбора
Расстояние передачи до 120 км
Технология CWDM позволяет передавать до 16 (18) каналов по одному волокну
Соответствует стандартам SMPTE424M, SMPTE292M, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M, SMPTE344N
Соответствует стандарту DVB-ASI ((EN50083-9)
Удобное указание состояния светодиода.
ПКБ-карточки экологически чистые (без ПБ)
ПКБ с многослойной конструкцией для обеспечения стабильной и надежной передачи сигнала
Технические индексы
| Ввод SDI |
| Видеостандарт |
SMPTE424M, SMPTE292M, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M (SDTI) |
| Стандарт сигнализации |
SD-SDI ((270Mbps), HD-SDI ((1.485Gbps), 3G-SDI ((2.97Gbps) |
| Резолюция |
10 бит |
| Уровень сигнала |
< 80mVp-p |
| Импеданс |
75Ω |
| Коннектор |
МСБ |
| SВыпуск DI |
| Уровень сигнала |
800mVp-p±10% |
| Время подъема/падения |
< 0,8 нс |
| HD-SDI Jitter |
< 0.2UI ((134ps) @ 100kHz, < 1.0UI ((673ps) @ 10Hz |
| SDI Jitter |
< 0.2UI ((740ps) @ 10Hz, 0.2UI ((740ps) @ 1kHz |
| Импеданс |
75Ω |
| Коннектор |
МСБ |
| Оптический интерфейс |
| СФП |
Симплексный LC, 3,125 Гбит/с. Расстояние передачи ≤ 120 км |
| Стандартная длина волны SM |
1310nm, 1550nm |
| длина волны CWDM |
1270 ~ 1610 нм, 20 нм сетка согласно ITU-T |
| Температурный диапазон |
0 ~ 70 ̊C |
| Электрические |
| Сила |
5ВДС, 1А |
| Потребление |
< 5 Вт |
| Светодиодный индикатор |
| FLT |
Статус волоконно-волоконной связи (передатчик) |
| ФЛР |
Статус волоконно-волоконной связи (приемник) |
| ПВР |
Состояние мощности |
| Механические |
| Размеры (LxWxH) |
58 х 21 х 20 мм |
| Вес |
100 г/пару |
| Корпус |
Алюминиевый корпус |
| Варианты монтажа |
Рабочий стол |
| Экологические |
| Рабочая температура |
-20°C+70°C |
| Температура хранения |
-40°C+80°C |
| Рабочая влажность |
0~95% |
| MTBF |
≥100000 часов |
Применение
Информация о заказе
| Модель |
Описание |
| LNK-M3G-SMB1V-20 |
SMB 3G/HD/SD-SDI оптический микрорасширитель, 1310/1550nm, Simplex LC, Single Mode, 20KM, включая передатчик и приемник, используемый парами |
