Подробная информация о продукции
Место происхождения: Китай
Фирменное наименование: E-link
Сертификация: ISO9001, CE, ROHS, FCC
Номер модели: Серия LNK-HF100DA
Условия оплаты и доставки
Количество мин заказа: 1 шт.
Цена: negotiate
Упаковывая детали: Стандартный пакет для расширения волокон
Время доставки: 3-5 рабочих дней
Условия оплаты: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Поставка способности: 10000 шт/месяц
Ширина полосы частот интерфейса: |
3Gbps |
Распределение власти: |
МАКС 4W |
Рабочая температура: |
-20℃ | +70℃ |
Влажность Рабочая: |
5% | 90% |
Тип волокна: |
Однорежимный |
Максимальная скорость передачи данных: |
6.75Gbps |
Ширина полосы частот интерфейса: |
3Gbps |
Распределение власти: |
МАКС 4W |
Рабочая температура: |
-20℃ | +70℃ |
Влажность Рабочая: |
5% | 90% |
Тип волокна: |
Однорежимный |
Максимальная скорость передачи данных: |
6.75Gbps |
Модель: Серия LNK-HF100DA
Обзор

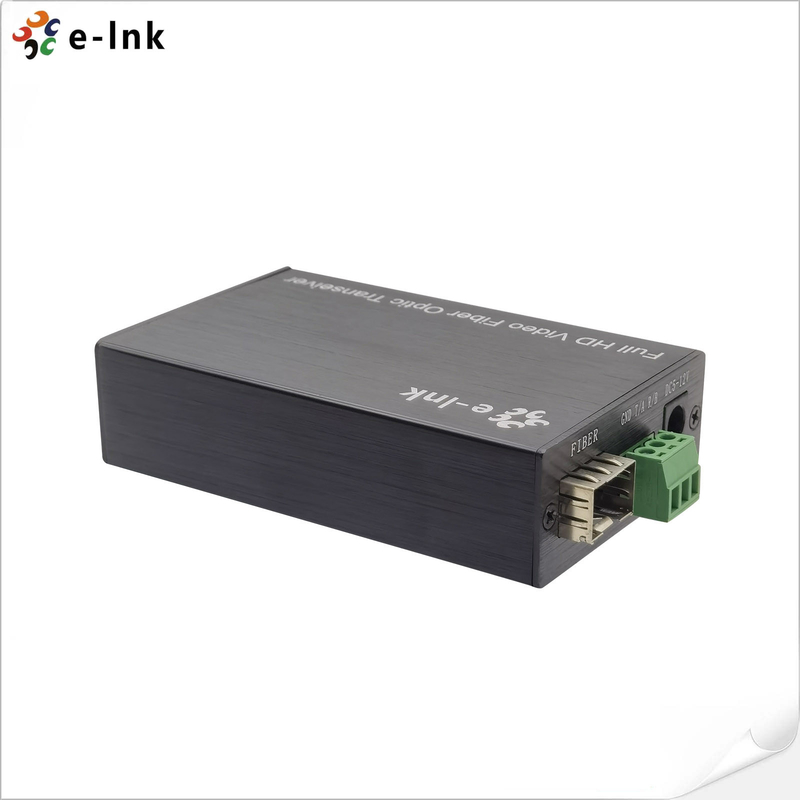

LNK-HF100DA серии HDMI оптоволоконный расширитель обеспечивает расширение HDMI, двунаправленного аудио и RS232
через один волоконно-оптический кабель, он поддерживает режим HDMI1.4, он полностью совместим с HDMI 1.4b, HDMI 1.4b 3D и
HDCP 1.4, высокое разрешение до 1920*1200@60Hz. Расширитель может использоваться для широкого спектра приложений
требует передачи на большие расстояния с высоким разрешением и высоким качеством благодаря его хорошей стабильности и высокой безопасности.
Особенности
Передает видеосигналы HDMI, RS232 и аудио на расстояние до 20 км по одному волоконному кабелю;
Поддержка разрешения до 1920*1200@60Hz;
Специальная поддержка 1600*1200 @60HZ
Поддержка внешней двунаправленной стерео аудио передачи;
Соответствие стандартам HDMI 1.4B 3D и HDCP 1.2;
Однопортовый приемник HDMI 1.4b
Высокая совместимость, может автоматически сопоставлять источник и устройство отображения;
Встроенная автоматическая система регулировки, делает изображение гладким, ясным и стабильным;
Встроенная система защиты ESD;
Простая установка, подключение и работа;
Поддержка EDID
Технические индексы
| Параметр | Описание | |
|
Видео
|
Стандарты | HDMI1.4B 3D; HDCP1.4 |
| Максимальный пиксельный час | 165 МГц | |
| Максимальная скорость передачи данных | 6.75 Гбит / с | |
| Соответствует |
1080P@50/59.95/60Hz, ((Max 1920*1200@60Hz) 1080P@23.98/24/29.97/30Hz, Специальная поддержка 1600*1200 @60HZ |
|
| Коннектор | HDMI женского типа A | |
| Импеданс | 100Ω | |
| Диапазон кабеля HDMI | <5м (разрешение до1920*1200@60Гц) | |
| Аудио | Интерфейс | 3.5 мм внешний стерео аудио |
| Передатчик | 1Ch Вход + 1Ch Выход | |
| Приемник | 1Ch Вход + 1Ch Выход | |
| RS232 | Интерфейс | Трехконечный терминальный блок |
| Баудовая ставка | ≤115200 bps | |
| Оптические волокна | Интерфейс | SFP-модель LC-коннектор |
| Тип волокна | Однорежимный | |
| Длина волны | 850nm/1310nm/1550nm | |
| Пропускная способность интерфейса | 3 Гбит / с | |
| Расстояние передачи |
Трансмиссия@1920*1200@60Hz Многорежимные волокна: < 500M Однорежимное волокно: 20 км |
|
| ИндексДругие | Электрическое питание | Адаптер питания: DC 5 ~ 12V |
| Рассеивание энергии | MAX 4W | |
| Температура | Работа: -20°C ~ +70°C | |
| Влажность | Работа: 5% ~ 90% | |
| Размер (LxWxH) | 92 x 57 x 23 (мм) | |
Применение
Информация о заказе
| Модель | Описание |
| LNK-HF100DA | 1Ch HDMI + 1Ch двунаправленное стерео аудио + 1Ch RS232 через оптоволоконный расширитель, LC ((SFP), многомодовое волокно, 500 м, включая 1 передатчик и 1 приемник, используемые парами |
| LNK-HF100DA-20 | 1Ch HDMI + 1Ch двунаправленное стерео аудио + 1Ch RS232 через оптоволоконный расширитель, LC ((SFP), одномодное волокно, 20 км, включая 1 передатчик и 1 приемник, используемые парами |
