Подробная информация о продукции
Место происхождения: Китай
Фирменное наименование: E-link
Сертификация: ISO9001 / CE / RoHS / FCC
Номер модели: E-link SFP-BIDI
Условия оплаты и доставки
Количество мин заказа: 1Pair
Цена: Negotiate
Упаковывая детали: Приборы из оптических волокон Стандартная упаковка из картона
Время доставки: 1-3 рабочих дня
Условия оплаты: L/C, T/T, Western Union, MoneyGram, PayPal
Поставка способности: 1000000 штук/месяц
Коэффициент данных: |
Гигабитный Ethernet1.25G |
Ток смещения: |
от 0 до 100 мА |
Рабочая температура: |
от 0 до +70 |
Радиус кривизны: |
≥40mm |
Сила TX: |
-5 до 0 дБм |
сила rx: |
-23 до -3 дБм |
Коэффициент данных: |
Гигабитный Ethernet1.25G |
Ток смещения: |
от 0 до 100 мА |
Рабочая температура: |
от 0 до +70 |
Радиус кривизны: |
≥40mm |
Сила TX: |
-5 до 0 дБм |
сила rx: |
-23 до -3 дБм |

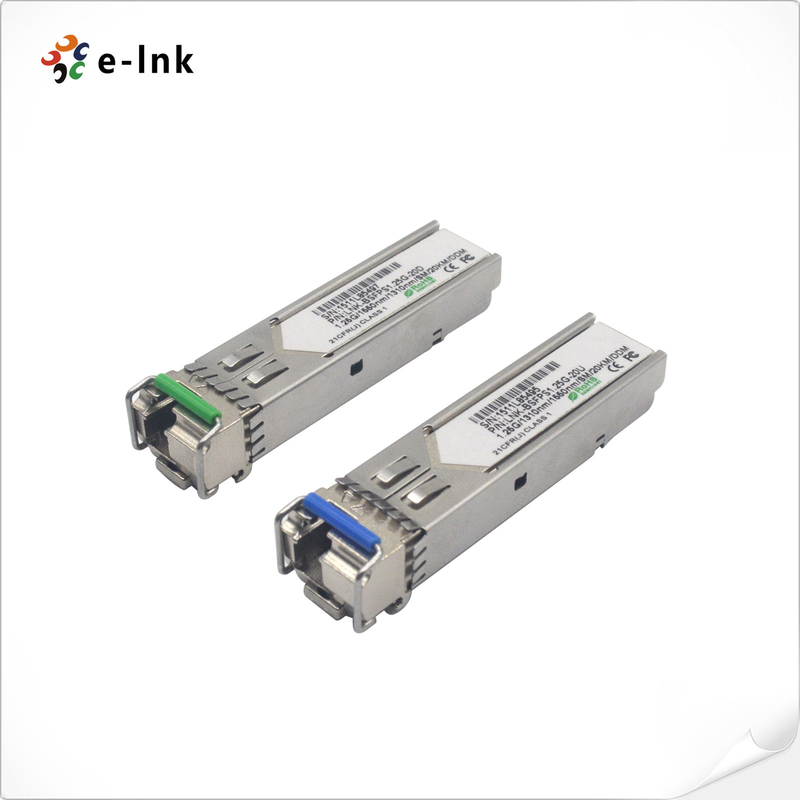

1.25Gbps SFP двунаправленный приемопередатчик, 20 км охват 1310nm TX / 1490nm RX
Аксессуары из оптических волоконПреимущества:
SFP-BIDI - это высокопроизводительные, экономически эффективные модули, поддерживающие двойную скорость передачи данных
1.25Gbps/1.0625Gbps и расстояние передачи 20 км с SMF.
Передатчик состоит из трех частей: лазерного передатчика DFB, фотодиода PIN с интегрированным
Все модули удовлетворяют требованиям класса I лазера
требования безопасности.
Передатчики совместимы с SFP Multi-Source Agreement (MSA) и SFF-8472.
Информация, пожалуйста, см. SFP MSA
Диаграмма блока модуля
Применение
Технические параметры
| Параметр | Символ | Минуты | Типичный | Макс | Единица | Примечания | ||
| Передатчик | ||||||||
| Центральная длина волны | λc | 1290 | 1310 | 1330 | nm | |||
| Ширина спектра (-20 дБ) | ∆λ | 1 | nm | |||||
| Соотношение подавления бокового режима | SMSR | 30 | ДБ | |||||
| Средняя выходная мощность | Поут | -5 | 0 | dBm | 1 | |||
| Соотношение вымирания | Скорая помощь | 9 | ДБ | |||||
| Время оптического подъема/падения (20% ~ 80%) | tr/tf | 0.26 | n | |||||
| Дифференциал колебания ввода данных | VIN | 400 | 1800 | mV | 2 | |||
| Дифференциальная импеданс входа | ZIN | 90 | 100 | 110 | Ω | |||
| Отключить TX | Отключить | 2.0 | Vcc | V | ||||
| Включить | 0 | 0.8 | V | |||||
| Ошибка TX | Вина | 2.0 | Vcc | V | ||||
| Нормально | 0 | 0.8 | V | |||||
| Приемник | ||||||||
| Центральная длина волны | λc | 1470 | 1490 | 1510 | nm | |||
| Чувствительность приемника | - 23. | dBm | 3 | |||||
| Перегрузка приемника | - Три. | dBm | 3 | |||||
| Счетная стоимость | СОD | - 24 года. | dBm | |||||
| Указывают на потерю | СОА. | -35 | dBm | |||||
| Гистереза LOS | 1 | 4 | ДБ | |||||
| Дифференциал колебания выхода данных | Воут | 400 | 1800 | mV | 4 | |||
| СО | Высокий | 2.0 | Vcc | V | ||||
| Низкий | 0.8 | V | ||||||
Время и электричество
| Параметр | Символ | Минуты | Типичный | Макс | Единица |
| Tx отключить отрицательное время | t_on | 1 | мс | ||
| Tx отключить время утверждения | t_off | 10 | μs | ||
| Время инициализации, включая перезагрузку ошибки Tx | t_init | 300 | мс | ||
| Время установления ошибки Tx | t_fault | 100 | μs | ||
| Tx отключить для сброса | t_reset | 10 | μs | ||
| Время заявления LOS | t_loss_on | 100 | μs | ||
| LOS Время отмены | t_loss_off | 100 | μs | ||
| Часовая скорость серийного идентификатора | f_serial_clock | 400 | КГц | ||
| MOD_DEF (0:2) - высокий | VH | 2 | Vcc | V | |
| MOD_DEF (0:2) - Низкий | VЛ | 0.8 | V |
Спецификация диагностики
| Параметр | Диапазон | Единица | Точность | Калибровка |
| Температура | от 0 до +70 | °C | ± 3°C | Внутренний / внешний |
| -40 до +85 | ||||
| Напряжение | 3От 0 до 3.6 | V | ± 3% | Внутренний / внешний |
| Прямой поток | от 0 до 100 | mA | ± 10% | Внутренний / внешний |
| TX Power | -5 к 0. | dBm | ± 3 дБ | Внутренний / внешний |
| Сила RX | -23 к -3 | dBm | ± 3 дБ | Внутренний / внешний |
