Подробная информация о продукции
Place of Origin: China
Фирменное наименование: E-link
Сертификация: CE, RoHS, FCC
Model Number: LNK-QSFP28-FR1
Условия оплаты и доставки
Minimum Order Quantity: 1PCS
Цена: Подлежит обсуждению
Packaging Details: QSFP Fiber Transceiver Standard Export Package
Delivery Time: 3~5 working days
Payment Terms: Paypal, TT, Western Union, MoneyGram, Alipay
Supply Ability: 5000 pcs per month
Наименование продукта: |
Передатчики 100G QSFP |
Температурный диапазон: |
0°C~+70°C |
Расстояние передачи: |
2KM |
Длина волны: |
1310 нм |
Коэффициент данных: |
100 г |
Тип соединителя: |
Двухкомнатный LC |
Тип волокна: |
Однорежимный |
Гарантия: |
3 года |
Наименование продукта: |
Передатчики 100G QSFP |
Температурный диапазон: |
0°C~+70°C |
Расстояние передачи: |
2KM |
Длина волны: |
1310 нм |
Коэффициент данных: |
100 г |
Тип соединителя: |
Двухкомнатный LC |
Тип волокна: |
Однорежимный |
Гарантия: |
3 года |

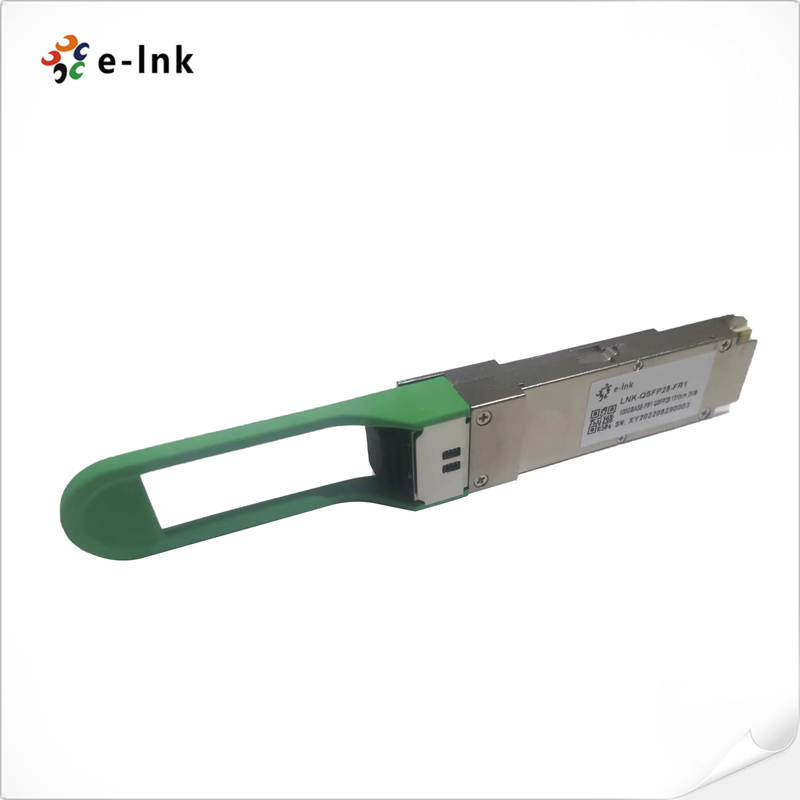

Этот продукт соответствует стандарту QSFP28 (SFF-8636 Rev 2.10a) и стандарту IEEE802.3cu D3.2 100GBASE-FR1.Напряжение питания 3ВМаксимальное потребление энергии составляет 4 Вт и может работать при температуре от 0 до 70 oC.
Он оснащен лазером EML 1311 нм и PIN-приемником, а также герметически герметизированной конструкцией на основе TO.Пакет QSFP28 MSA поставляется с дуплексным разъемом LC и двупроводным серийным интерфейсом с цифровым диагностическим мониторингомОн также может похвастаться окончанием KP4 FEC внутри модуля и поддерживает 2 км доступа к одномодному волокну.
Кроме того, этот продукт соответствует Директиве ЕС 2011/65/ЕС (соответствует требованиям RoHS).
Таблица 1 Рекомендуемые условия эксплуатации
| Параметр | Символ | Минуточку. | Типичный | Макс. Макс. | Единица | Примечания |
| Температура рабочего ящика | TOPR | 0 | - | 70 | oC | |
| Напряжение питания | ВКК | 3.135 | 3.3 | 3.465 | V | |
| Мгновенный пиковый ток при горячей розетке | ICC_IP | - | - | 1600 | mA | |
| Устойчивый пиковый ток при горячей розетке | ICC_SP | - | - | 1320 | mA | |
| Максимальное рассеивание энергии | ПД | - | - | 4 | W | |
|
Максимальное рассеивание энергии. Режим низкой мощности |
PDLP |
- |
- |
1.5 |
W |
|
| Уровень сигнализации | SR | - | 53.125 | - | GBd | |
| Высокое входное напряжение управления | ВИЧ | ВЦК*0.7 | - | VCC+0.3 | V | |
| Низкое напряжение ввода управления | VIL | -Нет.3 | - | ВЦК*0.3 | V | |
| Часовая скорость двухпроводной серийной интерфейса | - | - | - | 400 | кГц |
Таблица 2Оптические спецификации передатчика
| Параметр | Символ | Минуточку. | Типичный | Макс. Макс. | Единица | Примечания |
| Длина волны | λC | 1304.5 | 1311 | 1317.5 | nm | |
| Соотношение подавления бокового режима | SMSR | 30 | - | - | ДБ | |
| Средняя мощность оптического запуска | ПОУТ | - Три.1 | - | 4 | dBm | 1 |
| Средняя мощность запуска передатчика OFF | ПОУТ_ОФ | - | - | -15 | dBm | |
| Соотношение вымирания | Скорая помощь | 3.5 | - | - | ДБ | |
| Амплитуда внешней оптической модуляции (OMAouter) | ОМАутер | - | - | 4.2 | dBm | |
|
Амплитуда внешней оптической модуляции (OMAouter) для TDECQ < 1,4 дБ для 1,4 dB ≤TDECQ ≤3,4 dB |
ОМАутер |
-Нет.1 -1,5+TDECQ |
- |
- |
dBm |
|
| Замок для глаз с передатчиком и дисперсией | TDECQ | - | - | 3.4 | ДБ | |
| Закрытие глаз передатчика для PAM4 (TECQ) | TECQ | - | - | 3.4 | ДБ | |
| TECQ - TECQ. | - | - | - | 2.5 | ДБ | |
| Сверх/ниже выстрела | - | - | - | 22 | % | |
| Экскурсия мощности передатчика | - | - | - | 2 | dBm | |
| RIN17.1OMA | RIN | - | - | -136 | dB/Hz | |
| Толерантность оптических потерь возврата | ОРЛТ | - | - | 17.1 | ДБ | |
| Время перехода передатчика | - | - | 17 | пс | ||
| Отражательность передатчика | ТР | - | - | -26 | ДБ |
Таблица 3 Оптические характеристики приемника
| Параметр | Символ | Минуточку. | Типичный | Макс. Макс. | Единица | Примечания |
| Длина волны | λC | 1304.5 | 1311 | 1317.5 | nm | |
| Порог ущерба | 5 | - | - | dBm | ||
| Средняя мощность приема | - Семь.1 | - | 4 | dBm | 1 | |
| Прием питания (OMAouter) | РП | - | - | 4.2 | dBm | |
| Отражательность приемника | RR | - | - | -26 | ДБ |
| Параметр | Диапазон | Точность | Единица | Калибровка |
| Температура | от 0 до 70 | ±3 | oC | Внутренние |
| Напряжение | 0 к КПК | ± 3% | V | Внутренние |
| Текущий переходный ток | от 0 до 100 | ± 10% | mA | Внутренние |
| Tx Выходная мощность | -3,1 до +4 | ±3 | ДБ | Внутренние |
| Rx Прием питания | -7,1 до +4 | ±3 | ДБ | Внутренние |
Наши QSFP волоконные передатчики тщательно упакованы, чтобы обеспечить безопасную доставку нашим клиентам.Каждый приемопередатчик отдельно упакован в антистатическую упаковку, чтобы защитить его от потенциального повреждения во время транспортировки.
Затем передатчики помещаются в прочную и прочную картонную коробку вместе с любыми необходимыми аксессуарами, такими как руководства пользователя и руководства по установке.Коробка запечатана прочной лентой, чтобы предотвратить любые подделки или повреждения во время доставки.
Мы предлагаем различные варианты доставки, чтобы удовлетворить конкретные потребности наших клиентов.Для клиентов, которые требуют ускоренной доставки, мы также предлагаем услуги экспресс-доставки за дополнительную плату.
Для международных перевозок мы обеспечиваем, чтобы все необходимые таможенные формы и документы были заполнены точно и своевременно, чтобы облегчить плавный таможенный процесс.
В QSFP Fiber Transceivers мы отдаем приоритет безопасной и своевременной доставке наших продуктов нашим клиентам.Мы стремимся предоставить лучшие услуги по упаковке и доставке, чтобы обеспечить беспроблемный опыт для наших клиентов..
| Часть No. | Применение | Коэффициент данных | Источник лазера | Тип волокна |
|
LNK-QSFP28-FR1 |
100GBASE-FR1 |
100GE (53,125 ГБд) |
1311nm EML |
SMF |
