Подробная информация о продукции
Place of Origin: China
Фирменное наименование: E-link
Сертификация: CE, RoHS, FCC
Номер модели: LNK-3GSDI-8V
Условия оплаты и доставки
Minimum Order Quantity: 1pair
Цена: negotiable
Packaging Details: SDI Fiber Extender Standard Export Package
Delivery Time: 3~5 working days
Payment Terms: Paypal, TT, Western Union, MoneyGram, Alipay
Supply Ability: 2000 pairs per month
Наименование продукта: |
Конвертер волокна SDI |
Переходник силы: |
AC 110~220V |
Расстояние передачи: |
20 км |
Тип волокна: |
Однорежимный |
Корпус: |
Алюминиевый корпус |
вес: |
7KG/pair |
Наименование продукта: |
Конвертер волокна SDI |
Переходник силы: |
AC 110~220V |
Расстояние передачи: |
20 км |
Тип волокна: |
Однорежимный |
Корпус: |
Алюминиевый корпус |
вес: |
7KG/pair |

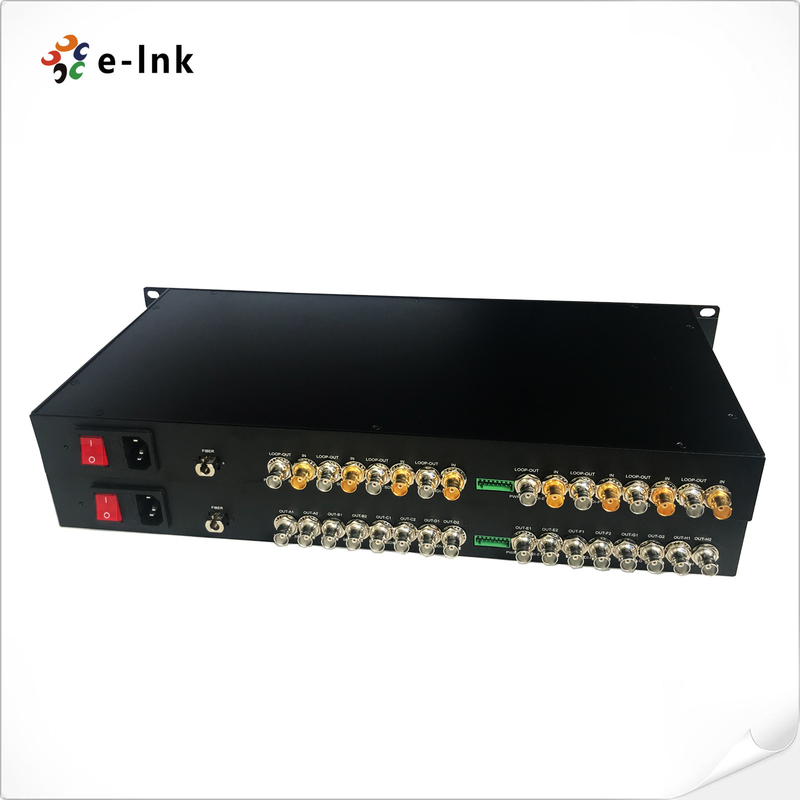

Серия LNK-SDI-8V поддерживает 8-канальные стандартные видеосигналы высокой четкости, которые передаются и контролируются через один волоконно-оптический кабель.Возможно достижение 1080p 3G-SDI сигнала через устройство передачи и приема, который является частью E-link 3G-SDI Video over Fiber Converter.E-link SD/HD/3G-SDI Fiber Converter может передавать 8-Ch SD/HD/3G-SDI Video и 1-Ch Reverse RS-485 сигналы данных через одно оптическое волокноКроме того, качество видео может достигать стандартов трансляции, в то время как аудио настроено на уровень CD. Более того, он даже поддерживает форматы обратной передачи данных RS-485.
Эта волоконно-оптическая передача видео является идеальным выбором для высококачественной 8-канальной передачи SD / HD / 3G-SDI.Он автоматически выравнивает кабели для обеспечения целостности сигнала и обеспечивает автоматическое переключение от 270 Мбит/с - 1.48Gbit/s - 3Gbit/s. Кроме того, он непосредственно совместим с 3G-SDI камерами и работает с обратными протоколами передачи данных RS-485.
Эта оптимальная волоконная передача видео также обладает впечатляющим расстоянием, позволяющим передавать данные до 10 км и даже до 120 км.Выходный блок терминала позволяет промышленное применение и он поддерживает горячее замена и горячее замыканиеИспользование полной цифровой бескомпрессионной передачи уровня вещания, волоконно-оптической технологии WDM/CWDM/DWDM и супероптического динамического диапазона, устранение неполадок и мониторинг просты.
| Интерфейс оптического волокна | |
| Интерфейс волокна | Симплекс LC |
| Расстояние передачи | 550 м-20 км |
| Длина волны | 1310nm/1550nm |
| Видео | |
| Видеоинтерфейс | BNC |
| Импеданс ввода/вывода видео | 75Ω |
| Входное/выходное напряжение видео | Типичный:1Vpp, Min 0.5Vpp, Max 1.5Vpp |
| Скорость передачи видеобит | Максимально 3,2 Гбит/с |
| Дифференциальная прибыль (10%~90% APL) | < 1% |
| Поддержка формата SDI | 625/25 PAL |
| 525/29.97 NTSC, 525/23.98 NTSC | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| 1080P 23.98/24/30/50/60 | |
| Стандарт видео SDI | 270 Мбит / с (SD-SDI), 1,485 Гбит / м ((HD-SDI) |
| SMPTE425M3Gb/s Картографирование ((3G-SDI) | |
| SMPTE424M 3Gb/s серийный интерфейс ((3G-SDI) | |
| Данные | |
| Физический интерфейс | Промышленный стандартный винтовой терминал |
| Тип данных | Обратный RS485 |
| Поддержка частоты/коэффициента | Максимальная скорость 57600 bps для RS485 |
| BER | < 10 ‰9 |
| Электрические | |
| Адаптер питания | 110 ~ 220 В переменного тока |
| Потребление энергии | < 15 Вт |
| Светодиодный индикатор | |
| SDI A/B/C/D/E/F/G/H | Видео SDI |
| ПВР | Силовое питание |
| Механические | |
| Размеры (LxWxH) | 19 дюймов 1U (483 x 220 x 44.45 мм) |
| Вес | 7 кг/пару |
| Корпус | Алюминиевый корпус |
| Варианты монтажа | Ракамонт |
| Экологические | |
| Рабочая температура | -20°C+70°C |
| Температура хранения | -40°C+80°C |
| Рабочая влажность | 0~95% |
| MTBF | ≥100000 часов |
Мы предоставляем техническую поддержку и сервис для нашего SDI Fiber Converter. Наша команда поддержки доступна для ответа на любые вопросы, которые у вас могут возникнуть по поводу нашего продукта.
Наша команда предоставляет техническую помощь с установкой, настройкой и устранением неполадок.и видеоподдержка.
Мы стремимся обеспечить высочайший уровень обслуживания клиентов и гарантировать, что наши клиенты получают наилучший опыт использования нашего продукта.
Продукты SDI Fiber Converter должны быть правильно упакованы и отправлены, чтобы обеспечить безопасную доставку продукта.Следующие шаги должны быть выполнены при упаковке и транспортировке продуктов SDI Fiber Converter:
| Модель | Описание |
| LNK-SDI-8V | 19" 1U 8-Ch HD-SDI видео с петлей, 20 км, SM, LC, включая 1 передатчик и 1 приемник, используемый парами |
| LNK-SDI-8V1R | 19" 1U 8-Ch HD-SDI видео с петлей + 1-Ch RS485 обратные данные, 20 км, SM, LC, включая 1 передатчик и 1 приемник, используемые парами |
| LNK-SDI-8V1A | 19" 1U 8-Ch HD-SDI видео с Loop-out + 1-Ch Forward Audio, 20 км, SM, LC, включая 1 передатчик & 1 приемник, используемый парами |
| LNK-3GSDI-8V | 19" 1U 8-Ch 3G-SDI 1080P видео с петлей, 20 км, SM, LC, включая 1 передатчик и 1 приемник, используемые парами |
| LNK-3GSDI-8V1R | 19" 1U 8-Ch 3G-SDI 1080P видео с петлей + 1-Ch RS485 обратные данные, 20 км, SM, LC, включая 1 передатчик и 1 приемник, используемые парами |
| LNK-3GSDI-8V1A | 19" 1U 8-Ch 3G-SDI 1080P видео с Loop-out + 1-Ch Forward Audio, 20 км, SM, LC, включая 1 передатчик и 1 приемник, используемый парами |
