Подробная информация о продукции
Place of Origin: China
Фирменное наименование: E-link
Сертификация: CE, RoHS, FCC
Model Number: LNK-DP3C30-2
Условия оплаты и доставки
Minimum Order Quantity: 1PCS
Цена: negotiable
Packaging Details: Passive Copper Cable Standard Export Package
Delivery Time: 3~5 working days
Payment Terms: Paypal, TT, Western Union, MoneyGram, Alipay
Supply Ability: 5000 pcs per month
Наименование продукта: |
40G QSFP пассивный медный кабель |
Тариф данных: |
До 40 Г |
Тип соединителя: |
Пассивная медь |
Датчик провода: |
AWG30 |
Длина кабеля: |
2 метра |
Куртка кабеля: |
ПВХ |
питание: |
+3.3V |
Операционная температура: |
0-70℃ |
Наименование продукта: |
40G QSFP пассивный медный кабель |
Тариф данных: |
До 40 Г |
Тип соединителя: |
Пассивная медь |
Датчик провода: |
AWG30 |
Длина кабеля: |
2 метра |
Куртка кабеля: |
ПВХ |
питание: |
+3.3V |
Операционная температура: |
0-70℃ |

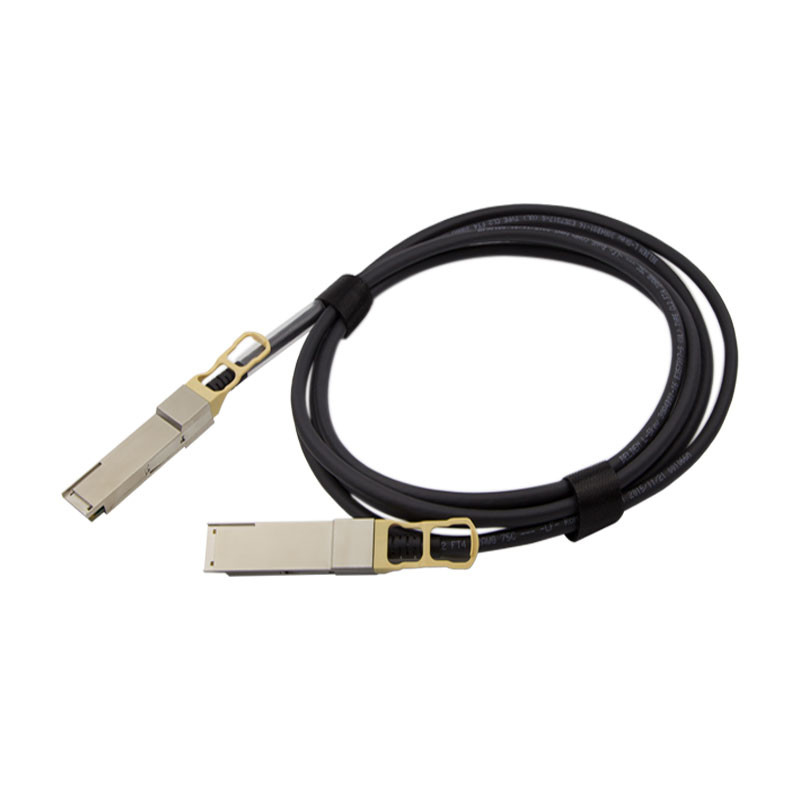

LNK-DP3CXX-XXX High Speed 40G QSFP+ to 10G SFP+ Direct Attach Cable медные кабельные сборы Elink предлагают экономичную альтернативу для приложений 4X с коротким диапазоном.
Компонент подключения QSFP+ соответствует параметрам, изложенным в соглашении QSFP Multi-Source Agreement, с точки зрения форм-фактора, оптических/электрических соединений и конструкции.Он предлагает 4 серийных канала, каждый из которых работает со скоростью 10 Гбит / с, представляющий собой общий объем 40 Гбит / с, в одном подключаемом интерфейсе, и все это в 3 раза плотнее, чем SFP + взаимосвязи.
Более того, они запрограммированы с помощью EEPROM подписи для различения между медными и волоконно-оптическими кабелями,В то время как горячая функция смены делает их идеальными для развертывания из стойки в стойку и внутри стойки.Не говоря уже о том, что их низкий расход энергии сводит затраты на энергию к минимуму.
Гибридный кабель соответствует стандартам SFF-8436 и SFF-8431, что позволяет передавать данные с скоростью от 1 Гбит/с до 10 Гбит/с на канал.и совокупная скорость передачи данных до 40 Гбит/с (4 х 10 Гбит/с)Он может обеспечивать передачу до 5 м в длину (при пассивном ограничении).
Эти значения представляют собой порог повреждения модуля.Нагрузка, превышающая любой из отдельных абсолютных максимальных рейтингов, может вызвать немедленное катастрофическое повреждение модуля, даже если все другие параметры находятся в рекомендуемых условиях эксплуатации..
Таблица 1 Абсолютные максимальные рейтинги
| Параметр | Символ | Минуты | Макс | Единица |
| Максимальное напряжение питания | Vcc | 0 | 3.6 | V |
| Температура хранения | Тс | -40 | 85 | °C |
| Относительная влажность | RH | 5 | 95 | % |
Таблица 2 Рекомендуемые условия эксплуатации
| Параметр | Символ | Минуты | Типичный | Макс | Единица |
| Температура рабочего ящика | Стандартный Tc | 0 | 25 | 70 | °C |
| Температура хранения | Тс | 0 | 70 | °C | |
| Относительная влажность | RH | 5 | 95 | % | |
| Коэффициент данных | 10/40 | Гбит/с |
Стол.3 Характеристики продукта
| Тип испытания | Испытательный пункт | Цель | Ссылка | |
| Дифференциальная импеденция | 100+/ -10 ом (время подъема 50 л.с. (20% - 80%) | IEEE Std.802.3ba | ||
| Электрические характеристики | Дифференциальный режим RL |
Частота ((GHz) 0.1-1.0 1.0-4.1 |
SDD11 и SDD22 (максимум) - 10 - ((12-2*sqrt ((f)) |
По таблице 10 из 1B Кабель MOL.v 0.68 |
| Дифференциальный IL |
Частота 100 МГц 200 МГц 625 МГц 1250 МГц 1875 МГц 2500 МГц |
SDD21 ((min) -8 -8 - Восемь.5 - Двенадцать.1 - Четырнадцать.7 -17 |
Справочная таблица 43 спецификации архитектуры Infiniband, V2 | |
| Следующая | ≥ 26 дБ @ 10 МГц до 5,0 ГГц | / | ||
| Внутрипарный сдвиг | ≤ 100 л.с. (метод TDT) Время подъема 35 л.с. | (20% - 80%) | ||
| Внутрипарный сдвиг | ≤ 400 л. с. (метод TDT) Время подъема 35 л. с. | (20% ~ 80%) | ||
|
Характеристики окружающей среды
|
Операционная температура | -40 ~ 85°C | Диапазон температуры работы кабеля | |
| Тепловой удар | Никаких физических повреждений. | Испытание EIA-364-32 | ||
| Циклическая температура и влажность | Никаких физических повреждений. | EIA-364-31 Метод III,Условие испытания A | ||
| Солевой спрей | 48 часов солевое опрыскивание после очистки оболочки Коррозионная площадь менее 5% | EIA-364-26 | ||
| Жизнь при температуре | Производительность соответствует требованиям спецификации | EIA-364-17, метод А, условия испытания 3 при 105°±2°C | ||
|
Механические характеристики
|
Механические вибрации | Производительность соответствует требованиям спецификации | EIA-364-28E.11 TC-VII, Условия испытания D 15 минут на оси X, Y, Z. | |
| Кабель Flex | Производительность соответствует требованиям спецификации | EIA-444-1B | ||
| Механический удар | Производительность соответствует требованиям спецификации | EIA-364-27B, TG-G. 3 раза в 6 направлениях, 100 г, 6 мс | ||
| Вставка кабельного розетки | 40N Макс. | В соответствии с QSFP MSA Rev 1.0 | ||
| Удаление пробки кабеля | Максимально 30 Н. | В соответствии с QSFP MSA Rev 1.0. | ||
| Сила удерживания замка | 50N Min. Нет признаков физического повреждения. | EIA-364-13 | ||
| Прочность | Никаких физических повреждений. | EIA-364-09; выполнение циклов подключения и выключения | ||
Мы предоставляем техническую поддержку и сервис для оптоволоконных аксессуаров, чтобы наши клиенты могли получить максимальную отдачу от своего продукта.Наша команда экспертов готова ответить на любые вопросы, которые у вас могут возникнуть по поводу продукта, и предоставить рекомендации по лучшим методам установки и использования.
Мы предоставляем различные услуги, включая помощь в устранении неполадок, установку продукта и техническую поддержку.рекомендовать лучшие практики, и предлагать советы о том, как наиболее эффективно использовать продукт.
Мы также предлагаем ряд услуг по техническому обслуживанию, включая регулярные проверки и уборку, а также модернизацию и ремонт.Наша команда доступна для оказания помощи и консультации по любым вопросам, которые вы можете иметь с вашим продуктом.
Мы стремимся обеспечить качественную техническую поддержку и обслуживание для наших оптоволоконных аксессуаров.Наша команда готова ответить на любые ваши вопросы и предоставить помощь с установкой, устранение неполадок, техническое обслуживание и ремонт.
Все продукты надежно упакованы и маркированы с содержанием и информацией о доставке.Мы используем высококачественные упаковочные материалы, предназначенные для защиты продукции во время транспортировки.
Мы используем различные методы доставки, в зависимости от размера и веса заказа.Мы также предлагаем ускоренную доставку для срочных заказовВсе заказы застрахованы и отслеживаются, чтобы они прибыли безопасно и вовремя.
Мы понимаем, что упаковка и доставка важны для успешного онлайн-покупки. Мы особо заботимся о том, чтобы ваши товары были упакованы и отправлены с максимальной осторожностью.
| Номер части | Коэффициент данных | Длина | Измеритель провода | Тип соединителя | Температурный диапазон | Кабельная куртка |
| LNK-DP3C30-1 | До 40 Г | 1 м | AWG30 | Пассивная медь | 0-70°C | ПВХ |
| LNK-DP3C30-2 | До 40 Г | 2 м | AWG30 | Пассивная медь | 0-70°C | ПВХ |
| LNK-DP3C30-3 | До 40 Г | 3 м | AWG30 | Пассивная медь | 0-70°C | ПВХ |
