Подробная информация о продукции
Place of Origin: China
Фирменное наименование: E-link
Сертификация: CE, RoHS, FCC
Model Number: LNK-AA4CM2-5
Условия оплаты и доставки
Minimum Order Quantity: 1PCS
Цена: negotiable
Packaging Details: Active Optical Cable Standard Export Package
Delivery Time: 3~5 working days
Payment Terms: Paypal, TT, Western Union, MoneyGram, Alipay
Supply Ability: 5000 pcs per month
Наименование продукта: |
активный оптический кабель 40G |
Цвет кабеля: |
Оранжевый |
Тип соединителя: |
QSFP+ к QSFP+ |
Тип кабеля: |
Кабель AOC |
Длина кабеля: |
5 метров |
Материал оболочки кабеля: |
ПВХ |
Дальность передачи: |
100 метров |
Операционная температура: |
-5~75℃ |
Наименование продукта: |
активный оптический кабель 40G |
Цвет кабеля: |
Оранжевый |
Тип соединителя: |
QSFP+ к QSFP+ |
Тип кабеля: |
Кабель AOC |
Длина кабеля: |
5 метров |
Материал оболочки кабеля: |
ПВХ |
Дальность передачи: |
100 метров |
Операционная температура: |
-5~75℃ |

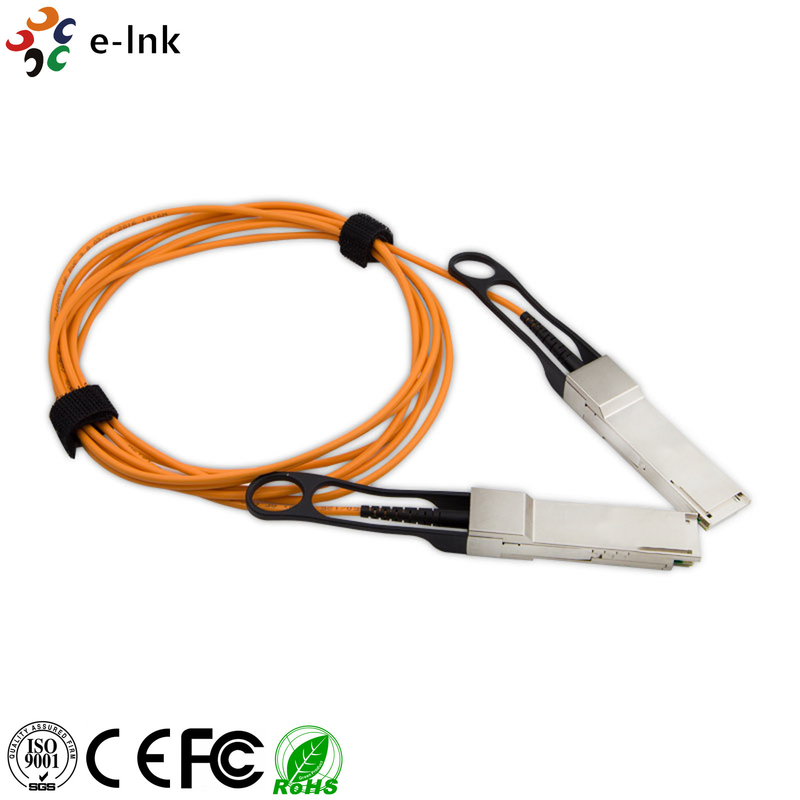

Серия LNK-AA4CMX-XXX от E-link является активным оптическим кабелем (AOC), идеально подходящим для высокопроизводительных сетей передачи данных, требующих быстрых, надежных соединений.
Quad Small Form-factor Pluggable (QSFP) является 40GBASE-SR4 совместимым. Он совместим с QDR, DDR, SDR (Infiniband) и способен двунаправленной параллельной связи. Его скорость передачи составляет 10.3125 Гбит/с на полосуКроме того, он предлагает низкое энергопотребление и два типа разъемов, низкопрофильные разъемы и электрические 38-прицепные разъемы.У него также есть пучок многомодных волоконных массивовИнтерфейс управления I2C гарантирует, что устройство может выдерживать температуру от 0 до 70 градусов.Напряжение питания используется для этого устройства 3.3В.
Эти значения представляют собой порог повреждения модуля.Нагрузка, превышающая любой из отдельных абсолютных максимальных рейтингов, может вызвать немедленное катастрофическое повреждение модуля, даже если все другие параметры находятся в рекомендуемых условиях эксплуатации..
Таблица 1 Абсолютные максимальные рейтинги
|
Параметр |
Условия |
Минуты |
Макс |
Объекты |
|
Напряжение питания 3,3 В |
|
-Нет.5 |
3.75 |
V |
|
Напряжение на блоках В/В |
|
-Нет.5 |
ВДД+0.5 |
V |
|
Дифференциальное колебание ввода |
|
|
1.5 |
Впп |
|
Температура хранения |
Неконденсирующие |
-40 |
85 |
Цельсий |
|
Диапазон температуры корпуса с питанием |
Неконденсирующие |
-5 |
70 |
Цельсий |
|
Относительная влажность |
|
5 |
85 |
% |
|
Статичное напряжение разряда на высокоскоростных пинах |
Модель человеческого тела |
|
500 |
V |
|
Напряжение статического разряда на других булавах |
Модель человеческого тела |
|
2000 |
V |
|
Выпуск воздуха в корпус QSFP |
EN61000-4-2 Испытание по критерию B |
|
15 |
kV |
|
Контактный разряд на корпус QSFP |
EN61000-4-2 Испытание по критерию B |
|
8 |
kV |
Таблица 2 Рекомендуемые условия эксплуатации
|
Параметр |
Условия |
Минуты |
Тип. |
Макс |
Объекты |
|
Скорость передачи данных на полосу |
8B/10B кодирование, 64B/66B кодирование |
1 |
10.3125 |
10.5 |
Гбит/с |
|
3.3В напряжение питания |
|
3.13 |
3.3 |
3.47 |
V |
|
Шум питания, включая волнистые волны |
1 кГц к частоте работы, измеренной в VCC_HOST |
|
|
50 |
mVpp |
|
Температура корпуса |
|
0 |
35 |
70 |
Цельсий |
Стол.3Спецификация передатчика (электрический)
|
Параметр |
Точка испытания |
Минуты |
Макс. Макс. |
Объекты |
Условия |
|
Толерантность одноконтактного входного напряжения |
TP1a |
-Нет.3 |
4 |
V |
Ссылка на TP1 сигнал общий ((Внутренне AC соединенный) |
|
Дифференциальное колебание входного напряжения |
TP1a |
200 |
1600 |
mVpp |
Дифференциал от пика к пику |
|
Толерантность входного напряжения переменного тока общего режима |
TP1a |
15 |
- |
mV |
RMS |
|
Дифференциальная потеря возврата ввода |
TP1 |
См. IEEE |
- |
ДБ |
от 10 МГц до 11,1 ГГц |
|
Дифференциальная к обычному режиму потеря возврата |
TP1 |
10 |
- |
ДБ |
от 10 МГц до 11,1 ГГц |
|
Толерантность J2 к трещинам |
TP1a |
0.17 |
- |
ИП |
|
|
J9 толерантность к трещинам |
TP1a |
0.29 |
- |
ИП |
|
|
Толерантность сокращения ширины импульса в зависимости от данных (DDPWS) |
TP1a |
0.07 |
- |
ИП |
|
|
Координаты маски для глаз: |
TP1a |
Значения спецификации |
|
ИП |
Соотношение ударов = 5 x 10-5 |
Стол.4 ПолучательСпецификация (электрическая)
|
Параметр |
Точка испытания |
Минуты |
Тип |
Макс. Макс. |
Объекты |
Условия |
|
|
Однокончательное входное напряжение |
TP4 |
-Нет.3 |
- |
4 |
V |
Ссылка на общий сигнал |
|
|
Вход в общем режиме переменного тока |
TP4 |
- |
- |
7.5 |
mV |
RMS |
|
|
Дифференциальный выход |
TP4 |
- |
320 |
- |
mV |
Подробности см. в |
|
|
- |
420 |
- |
mV |
Настройка по умолчанию |
|||
|
- |
740 |
- |
mV |
|
|||
|
- |
- |
50 |
mV |
Удаленное состояние |
|||
|
Несоответствие при прекращении |
TP4 |
- |
- |
5 |
% |
|
|
|
Дифференциальная продукция |
TP4 |
См. IEEE 802.3ba |
|
- |
ДБ |
от 10 МГц до 11,1 ГГц |
|
|
Выход на общем режиме |
TP4 |
См. IEEE 802.3ba |
- |
- |
ДБ |
от 10 МГц до 11,1 ГГц |
|
|
Время перехода на выходное значение, |
TP4 |
28 |
- |
- |
пс |
|
|
|
Выход J2 jitter |
TP4 |
- |
- |
0.42 |
ИП |
|
|
|
J9 выходной джиттер |
TP4 |
- |
- |
0.65 |
ИП |
|
|
|
Координаты маски для глаз: |
TP4 |
Значения спецификации
|
|
|
ИП |
Соотношение ударов = 5 x 10-5 |
|
Наша компания предлагает комплексную техническую поддержку и сервис для оптоволоконных аксессуаров. Мы предоставляем 24/7 обслуживание клиентов, чтобы помочь вам с любыми вопросами или отзывами, которые вы можете иметь.Наша техническая команда может помочь вам решить любые проблемы, которые могут возникнуть с вашим оптоволоконным аксессуаром и предоставить вам советы о том, как оптимизировать производительность продукта. Кроме того, наша команда может помочь вам выбрать правильный оптоволоконный аксессуар для ваших конкретных потребностей. Если вам нужно обновить или заменить существующий оптоволоконный аксессуар,Мы тоже можем вам помочь..
Мы упаковываем наши оптоволоконные аксессуары специальными материалами, чтобы обеспечить максимальную защиту во время транспортировки.Все продукты будут надежно упакованы в пузырьковую упаковку и картонные коробки для предотвращения повреждений.
Мы отправляем все заказы через UPS, FedEx и UPS. В зависимости от пункта назначения, размера и веса посылки мы выберем наиболее подходящего перевозчика.Мы также можем организовать ускоренную доставку по запросу.
Пожалуйста, обратите внимание, что все расходы на доставку не подлежат возврату. Мы не несем ответственности за любые задержки из-за непредвиденных обстоятельств или неправильных адресов доставки.
Если у вас есть какие-либо вопросы относительно нашей упаковки и доставки, не стесняйтесь связаться с нами.
| Номер части | Коэффициент данных | Длина | Тип соединителя | Тип кабеля | Температурный диапазон | Кабельная куртка |
| LNK-AA4CM2-1 | До 40 Г | 1 м | QSFP+ в QSFP+ | Кабель AOC | 0-70°C | ПВХ |
| LNK-AA4CM2-2 | До 40 Г | 2 м | QSFP+ в QSFP+ | Кабель AOC | 0-70°C | ПВХ |
| LNK-AA4CM2-3 | До 40 Г | 3 м | QSFP+ в QSFP+ | Кабель AOC | 0-70°C | ПВХ |
| LNK-AA4CM2-5 | До 40 Г | 5 м | QSFP+ в QSFP+ | Кабель AOC | 0-70°C | ПВХ |
| LNK-AA4CM2-7 | До 40 Г | 7м | QSFP+ в QSFP+ | Кабель AOC | 0-70°C | ПВХ |
| LNK-AA4CM2-10 | До 40 Г | 10 метров | QSFP+ в QSFP+ | Кабель AOC | 0-70°C | ПВХ |
| LNK-AA4CM2-15 | До 40 Г | 15 метров | QSFP+ в QSFP+ | Кабель AOC | 0-70°C | ПВХ |
| LNK-AA4CM2-20 | До 40 Г | 20 метров | QSFP+ в QSFP+ | Кабель AOC | 0-70°C | ПВХ |
| LNK-AA4CM2-25 | До 40 Г | 25 м | QSFP+ в QSFP+ | Кабель AOC | 0-70°C | ПВХ |
| LNK-AA4CM2-30 | До 40 Г | 30 метров | QSFP+ в QSFP+ | Кабель AOC | 0-70°C | ПВХ |
| LNK-AA4CM2-50 | До 40 Г | 50 метров | QSFP+ в QSFP+ | Кабель AOC | 0-70°C | ПВХ |
| LNK-AA4CM2-75 | До 40 Г | 75 м | QSFP+ в QSFP+ | Кабель AOC | 0-70°C | ПВХ |
| LNK-AA4CM2-100 | До 40 Г | 100 метров | QSFP+ в QSFP+ | Кабель AOC | 0-70°C | ПВХ |
