Подробная информация о продукции
Place of Origin: China
Фирменное наименование: E-link
Сертификация: ROHS,FCC,CE
Model Number: LNK-M3G-SMB1V-20
Условия оплаты и доставки
Minimum Order Quantity: 1pair
Цена: negotiable
Упаковывая детали: Стандартный экспортный пакет приемника оптоволоконного передатчика 3G SDI
Delivery Time: 5-12 working days
Payment Terms: L/C, T/T, Western Union, MoneyGram
Supply Ability: 1000pairs/month
Наименование продукта: |
3G SDI оптический расширитель |
Стандарт сигнализации: |
SD-SDI, HD-SDI, 3G-SDI |
Коннектор: |
SMB |
Тип волокна: |
Однорежимный симплекс LC |
Длина волны CWDM: |
1270~1610nm |
Силовое питание: |
5VDC 1A |
Размеры (LxWxH): |
58 X 21 x 20 mm |
Вес: |
100g/pair |
Корпус: |
Алюминиевый корпус |
Рабочая температура: |
-20℃~+70℃ |
Наименование продукта: |
3G SDI оптический расширитель |
Стандарт сигнализации: |
SD-SDI, HD-SDI, 3G-SDI |
Коннектор: |
SMB |
Тип волокна: |
Однорежимный симплекс LC |
Длина волны CWDM: |
1270~1610nm |
Силовое питание: |
5VDC 1A |
Размеры (LxWxH): |
58 X 21 x 20 mm |
Вес: |
100g/pair |
Корпус: |
Алюминиевый корпус |
Рабочая температура: |
-20℃~+70℃ |

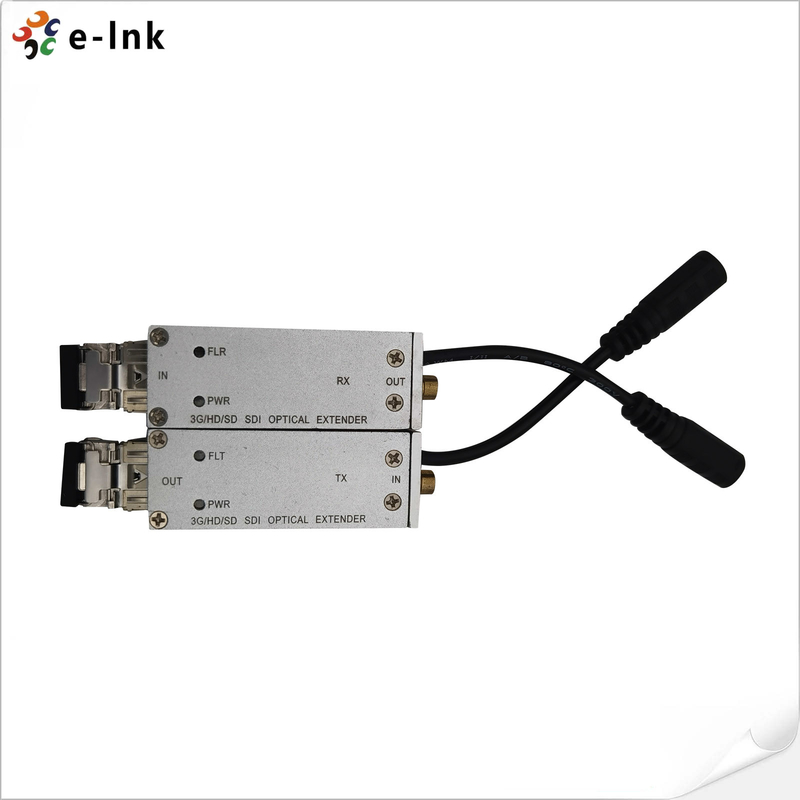

Micro 3G SDI Fiber Optical Extender Single Mode Fiber LC 20KM SMB соединитель
Преимущество 3G-SDI Fiber Extender
►Полностью цифровая передача без потерь, без сжатия или задержки, синхронная передача аудио и видео;
►Патологический код уровня трансляции;
►поддерживает один канал ввода 3G-SDI и встроенную синхронную передачу аудио;
►Поддерживает двунаправленную передачу сигналов RS485/RS232;
►Поддерживает двунаправленную внешнюю стерео аудио передачу;
►Передатчик поддерживает выход кольцевого пропускания, а приемник поддерживает выход с двойным выходом;
►Сильная совместимость без выбора источников и устройств сигнала;
►Индикатор состояния светодиод для мониторинга в режиме реального времени таких параметров, как источник питания, оптический путь, видео и т.д.
Технические индексы 3G SDI через волоконный передатчик-приемник
|
Ввод SDI |
|
|
Видеостандарт |
SMPTE424M, SMPTE292M, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M (SDTI) |
|
Стандарт сигнализации |
SD-SDI ((270Mbps), HD-SDI ((1.485Gbps), 3G-SDI ((2.97Gbps) |
|
Резолюция |
10 бит |
|
Коннектор |
МСБ |
|
SВыпуск DI |
|
|
HD-SDI Jitter |
< 0.2UI ((134ps) @ 100kHz, < 1.0UI ((673ps) @ 10Hz |
|
SDI Jitter |
< 0.2UI ((740ps) @ 10Hz, 0.2UI ((740ps) @ 1kHz |
|
Импеданс |
75Ω |
|
Коннектор |
МСБ |
|
Оптический интерфейс |
|
|
СФП |
Симплексный LC, 3,125 Гбит/с. Расстояние передачи ≤ 120 км |
|
Стандартная длина волны SM |
1310nm, 1550nm |
|
длина волны CWDM |
1270 ~ 1610 нм, 20 нм сетка согласно ITU-T |
|
Температурный диапазон |
0 ~ 70 ̊C |
|
Электрические |
|
|
Сила |
5ВДС, 1А |
|
Потребление |
< 5 Вт |
|
Светодиодный индикатор |
|
|
FLT |
Статус волоконно-волоконной связи (передатчик) |
|
ФЛР |
Статус волоконно-волоконной связи (приемник) |
|
ПВР |
Состояние мощности |
|
Механические |
|
|
Размеры (LxWxH) |
58 х 21 х 20 мм |
|
Вес |
100 г/пару |
|
Корпус |
Алюминиевый корпус |
|
Варианты монтажа |
Рабочий стол |
|
Экологические |
|
|
Рабочая температура |
-20°C+70°C |
|
Температура хранения |
-40°C+80°C |
|
Рабочая влажность |
0~95% |
|
MTBF |
≥100000 часов |
Информация о заказе 3G-SDI видеоволоконного преобразователя
|
Модель |
Описание |
|
LNK-M3G-SMB1V-20 |
SMB 3G/HD/SD-SDI оптический микрорасширитель, 1310/1550nm, Simplex LC, Single Mode, 20KM, включая передатчик и приемник, используемый парами |
