Подробная информация о продукции
Место происхождения: Китай
Фирменное наименование: E-link
Сертификация: CE
Номер модели: LN K-MIDI
Условия оплаты и доставки
Количество мин заказа: 1pcs
Цена: negotiable
Упаковывая детали: Промышленный сериал Мульти-канала RS-232/422/485 к упаковке коробки конвертеров волокна стандартной
Время доставки: 7-10 рабочие дни
Условия оплаты: L/C, T/T, западное соединение, MoneyGram, PayPal
Поставка способности: 1000000PCS/Month
temp хранения: |
-40°C к 85°C |
Размеры (ДхШхВ): |
172mm*167mm*45mm (LxWxH) |
Вес: |
4KG |
Рабочая температура: |
-10°C к +75°C |
temp хранения: |
-40°C к 85°C |
Размеры (ДхШхВ): |
172mm*167mm*45mm (LxWxH) |
Вес: |
4KG |
Рабочая температура: |
-10°C к +75°C |

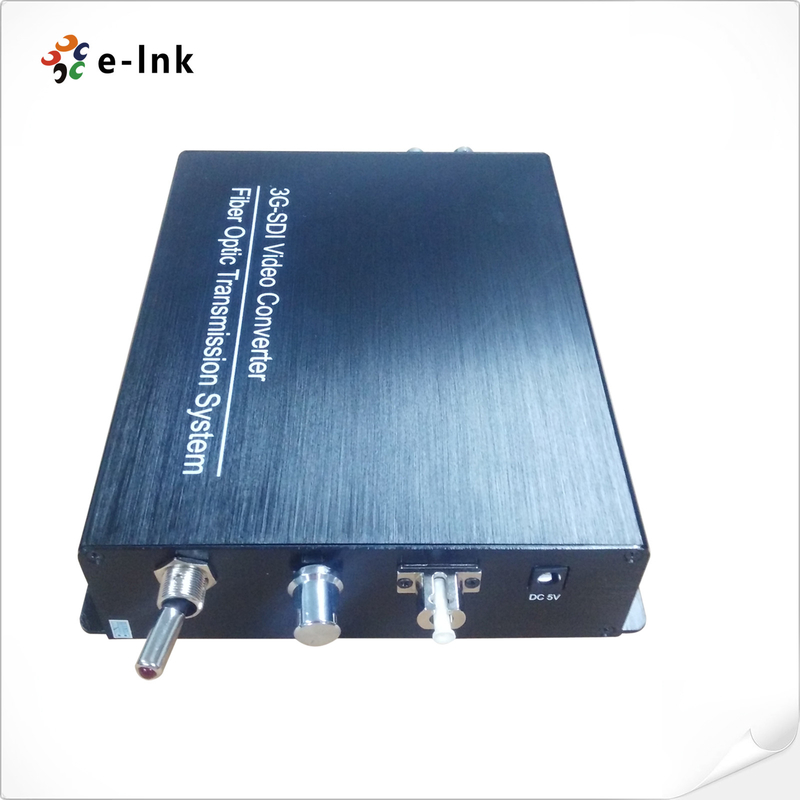

внутренная связь бирки локальных сетей наполнителя RS232 RS422 RS485 волокна 3G SD SDI аудио
3G/HD/SD-SDI, RS422, аудио, локальные сети, бирка, внутренная связь & видео возвращения над мультиплексором волокна
Преимущества:
►Тарифы данным по поддержек SMPTE 3G, HD и SD-SDI
►Отрегулируйте все патологические картины
►Автоматическое выравнивание кабеля для обеспечения целостности сигнала
►С видео удаленных & бирки & аудио (внутренной связи) & возвращения
►10/100 локальных сетей
►Автоматическое выравнивание кабеля для обеспечения целостности сигнала
►Автоматическое re-запирая 270Mbit/s - 1.48Gbit/s - 3Gbit/s
►Тип сигнала поддержки: 270Mbit/s к 3Gbit/s согласно стандартам SMPTE 424M, SMPTE 292M и SMPTE 259M, DVB-ASI
►Сразу совместимый с протоколами систем камеры 3G/HD/SD-SDI и данных по RS-232, RS-422, и RS-485 поддержки
►10+Km на волокне одиночного режима или 300m на multi волокне режима
►Потребляемая мощность терминального блока, замена и горячий затыкать
►Индустри-степень рабочей температуры от -10℃to 75℃, которое приложено к различной рабочей Среде
Технические индексы
| Общие спецификации | |
| Temp работы | -10°C к +75°C |
| Temp хранения | -40°C к 85°C |
| влажность | 0 | 95% (не-конденсировать) |
| Сила входного сигнала | DC5V 3A |
| Расход энергии | 15W |
| Чистый вес | 4kg |
| Размер возникновения | 172mm*167mm*45mm (LxWxH) |
| Стекловолокно | |
| Длина волны | 1310nm/1550nm/CWDM |
| Сила выхода | -6~-1dBm |
| Чувствительность Rx | <-18dbm> |
| Дальность передачи | Волокно 10+km SM, MM волокна 300m |
| Оптически соединитель | Dal LC /FC/ST/SC/MX/ Lemo/нейтрино (опционное) |
| Вход-выход SDI | |
| Формат сигнала | SMPTE 424M, SMPTE 292M, SMPTE 259M |
| Тариф данных | 270Mbit/s - 1.48Gbit/s - 3Gbit/s |
| Выравнивание кабеля | Автоматический кабель EQ (кабель вертепа 1694A бела) |
| 250m @ 270Mbit/s, 140m @ 1.5Gbit/s, 80m @ 3Gbit/s | |
| Интерфейс SDI | BNC 75 омов |
| Внутренная связь | |
| Переходник камеры оптический | |
| Интерфейс | 4pin XLR (мужчина) /5pin XLR гнездо головного телефона) (женщины/3.5mm |
| Микрофон | Входные сигналы Mic с сурдинкой и прерывать обслуживание |
| Наушники | с томом вверх или вниз |
| Аудио | Линия уровень баланса или неуравновешенности |
| Бирка | |
| Переходник камеры оптический | |
| Интерфейс | голова воздуха 4pin или 3pin мини XLR |
| Выход | Закрытие сухого контакта или влажное +12V |
| На: краткость или +12V | |
| : открытый или 0V | |
| Дистанционное управление | |
| Интерфейс | Терминальный блок промышленного стандарта |
| Данные | RS422 /RS232/RS485 |
| Локальные сети | |
| Порт | 10/100 оснований-T, соединитель RJ-45 |
| Режим работы | Дуплексный/полу- дуплекс |
| Тариф данных | 10 m bps & 100 локальных сетей m bps (автоматические приспособительные) |
Обзор
Серия LN K-MIDI позволяет вам передать 3G, HD или SD-SDI согласно SMPTE 424M-2006, 292 и 259 со способностью передать 10/100 локальных сетей RS422 основания-T, аудио, локальные сети, бирку, внутренную связь & видео возвращения над одиночным режимом или multi волокном режима. Все каналы данных доступны одновременно. Система транспортирует сигнал 3G/HD-SDI от камеры к базовой станции и возвращенное видео (3G/HD-SDI), данные по дистанционного управления, замок gen, внутренная связь, бирка, аудио и локальная сеть 10/100M также обеспечены. Система кладет все сигналы необходима для продукции мульти-камеры 3G/HD-SDI на SM/MM тактическое или волокно SMPTE гибридный кабель, обеспечивающ крепкое, безотказное взаимодействие на любую студию или удаленную продукцию.
