Подробная информация о продукции
Место происхождения: Китай
Фирменное наименование: E-link
Сертификация: CE
Номер модели: LNK-3GSDI-4BV
Условия оплаты и доставки
Количество мин заказа: 1pcs
Цена: negotiable
Упаковывая детали: Промышленный сериал Мульти-канала RS-232/422/485 к упаковке коробки конвертеров волокна стандартной
Время доставки: 7-10 рабочие дни
Условия оплаты: L/C, T/T, западное соединение, MoneyGram, PayPal
Поставка способности: 1000000PCS/Month
Интерфейс волокна: |
Симплексный LC |
PWR: |
Электропитание |
Размеры (ДхШхВ): |
19inch 1U (483 x 220 x 44.45mm) |
Вес: |
7KG/pair |
MTBF: |
часы ≥100000 |
Рабочая температура: |
-20℃~+70℃ |
Интерфейс волокна: |
Симплексный LC |
PWR: |
Электропитание |
Размеры (ДхШхВ): |
19inch 1U (483 x 220 x 44.45mm) |
Вес: |
7KG/pair |
MTBF: |
часы ≥100000 |
Рабочая температура: |
-20℃~+70℃ |
4 канал двухнаправленное 3G SDI над интерфейсом LC конвертера волокна симплексным
конвертер волокна 4-Channel двухнаправленный 3G-SDI
Преимущества:
►4 передача канала двухнаправленных 3G-SDI видео- над оптическим волокном
►Автоматическое выравнивание кабеля для обеспечения целостности сигнала
►Автоматическое reclocking 270Mbit/s - 1.48Gbit/s - 3Gbit/s
►Сразу совместимый с протоколами систем камеры 3G-SDI и данных по обратного RS-485 поддержки
►Длинная возможность передачи по крайней мере 10 km (6.2miles), до 120 km
►Потребляемая мощность терминального блока для промышленного применения
►Поддерживает оперативно заменяя и горячий затыкать
►Передача полностью цифровой передачи не-обжатия ровная;
►супер оптический динамический диапазон и свободный регулировки до пользы;
►метод оптического волокна WDM/CWDM/DWDM;
►диапазон температур уровня индустрии ультра-широкий (- 40℃~+85℃), способный к адаптации к различным окружающим средам;
Технические индексы
| Интерфейс волокна оптически | |
| Интерфейс волокна | Симплексный LC |
| Дальность передачи | 550m-20Km |
| Длина волны | 1310nm/1550nm |
| Видео | |
| Видео- интерфейс | BNC |
| Видео- импеданс вход-выхода | 75Ω |
| Видео- напряжение тока вход-выхода | Типичный: 1Vpp, минимальное 0.5Vpp, максимальное 1.5Vpp |
| Видео- единица передачи скорости информации | Макс 3.2Gb/s |
| Дифференциальное увеличение (10%~90% APL) | <1> |
| Поддержка формата SDI | 625/25 PAL |
| 525/29.97 NTSC, 525/23.98 NTSC | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| 1080P 23.98/24/30/50/60 | |
| Видео- стандарт SDI | 270Mbps (SD-SDI), 1.485Gbps/M (HD-SDI) |
| Составлять карту SMPTE425M3Gb/s (3G-SDI) | |
| Последовательный интерфейс SMPTE424M 3Gb/s (3G-SDI) | |
| Данные | |
| Физический интерфейс | Терминал винта промышленного стандарта |
| Тип данных | Обратное RS485 |
| Поддержка частоты/тарифа | Максимальное 57600bps для RS485 |
| BER | <10>9 |
| Электрический | |
| Переходник силы | AC 110~220V |
| Расход энергии | <15w> |
| Индикатор СИД | |
| SDI A/B/C/D/E/F/G/H | Видео SDI |
| PWR | Электропитание |
| Механический | |
| Размеры (LxWxH) | 19inch 1U (483 x 220 x 44.45mm) |
| Вес | 7KG/pair |
| Кожух | Алюминиевый случай |
| Устанавливать варианты | Держатель шкафа |
| Экологический | |
| Работая температура | -20℃~+70℃ |
| Температура хранения | -40℃~+80℃ |
| Работая влажность | 0~95% |
| MTBF | часы ≥100000 |
Обзор

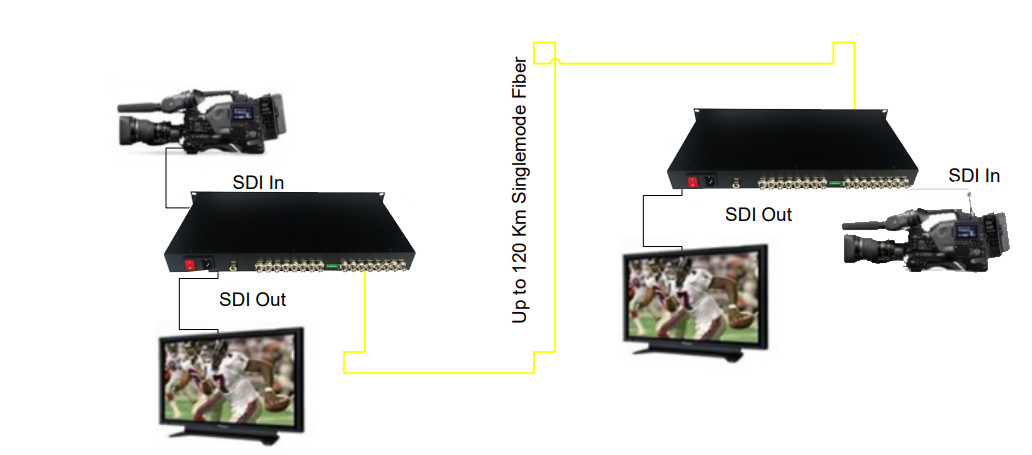

Серия LNK-3GSDI-4BV поддерживает 4 видеосигнал высоко-определения канала двухнаправленных 3G-SDI стандартный переданный через одиночный оптический кабель волокна, и контролирует сигнал по месту над выходом петли 3G/HD-SDI. видео E-связи 3G-SDI над конвертерами волокна включает один передатчик и один приемник для сигнала 1080P 3G-SDI. конвертеры волокна E-связи 3G-SDI могут одновременно передать 4-Ch двухнаправленное 3G-SDI видео, 1-Ch данные по обратного RS-485, сигнал через одиночное стекловолокно. Видео- качество до стандарта передачи, аудио качество до уровня CD поддерживает обратный формат передачи данных RS-485.
Упорядочение информации
| Модель | Описание |
| LNK-3GSDI-4BV | видео 4-Ch двухнаправленное 3G-SDI с петлей-вне, 20km, SM, FC, включая 1 передатчик & 1 приемник, используемые парами |
| LNK-3GSDI-4BV1R | видео 4-Ch двухнаправленное SDI с петлей-вне + данные по обратного 1-Ch RS485, 20km, SM, FC, включая 1 передатчик & 1 приемник, используемые парами |
