Подробная информация о продукции
Место происхождения: Китай
Фирменное наименование: E-link
Сертификация: ROHS,FCC,CE
Номер модели: LNK-HD-110
Условия оплаты и доставки
Количество мин заказа: 1 пара
Цена: negotiable
Упаковывая детали: Пакет экспорта конвертера волокна SDI стандартный
Время доставки: 5-12 рабочих дней
Условия оплаты: L/C, T/T, западное соединение, MoneyGram, PayPal
Поставка способности: 1000 пар/месяц
MTBF: |
часы ≥100000 |
Варианты монтажа: |
Стен-держатель |
Кожух: |
Алюминиевый случай |
Вес: |
0.43KG/pair |
MTBF: |
часы ≥100000 |
Варианты монтажа: |
Стен-держатель |
Кожух: |
Алюминиевый случай |
Вес: |
0.43KG/pair |
Конвертер волокна держателя 270Mbit 1.48Gbit 3Gbit SDI стены с алюминиевым случаем
3G/HD-SDI к конвертеру волокна
Преимущества конвертера оптического волокна SDI
►Каждый канал включает 8 врезанных аудио канала
►Автоматическое выравнивание кабеля для обеспечения целостности сигнала
►Автоматическое re запирая 270Mbit/s - 1.48Gbit/s - 3Gbit/s
►Сразу совместимый с системами камеры HD-SDI
►Длинная возможность передачи по крайней мере 10 km (6.2miles), до 80 km
►Потребляемая мощность терминального блока; Оперативно замените и горячая штепсельная вилка;
►Передача полностью цифровой передачи не-обжатия ровная;
►супер оптический динамический диапазон и свободный регулировки;
►метод оптического волокна WDM/CWDM/DWDM;
►передача стекловолокна 1000M, легкая для обновления;
►диапазон температур уровня индустрии ультра-широкий (- 40℃~+85℃), способный к адаптации к различным окружающим средам;
Технические индексы
| Интерфейс волокна оптически | |
| Интерфейс волокна | Симплексное FC |
| Дальность передачи | 550m-20Km |
| Длина волны | 1310nm/1550nm |
| Видео | |
| Видео- интерфейс | BNC |
| Видео- импеданс вход-выхода | 75Ω |
| Видео- входной сигнал/вне положил напряжение тока | Типичный: 1Vpp, минимальное 0.5Vpp, максимальное 1.5Vpp |
| Видео- единица передачи скорости информации | Макс 3.2Gb/s |
| Дифференциальное увеличение (10%~90% APL) | <1> |
| Видео- стандарт SDI | 270Mbps (SD-SDI), 1.485Gbps/M (HD-SDI) |
| Составлять карту SMPTE425M3Gb/s (3G-SDI) | |
| Последовательный интерфейс SMPTE424M 3Gb/s (3G-SDI) | |
| Данные | |
| Физический интерфейс | Терминал винта промышленного стандарта |
| Тип данных | Обратное направление RS422/RS485 |
| Поддержка частоты/тарифа |
Максимальное 115200bps для RS422 Максимальное 57600bps для RS485 |
| BER | <10>9 |
| Электрический | |
| Переходник силы | DC 5~25V |
| Расход энергии | <5w> |
| Индикатор СИД | |
| P/S | Электропитание |
| DAT | Данные |
| Механический | |

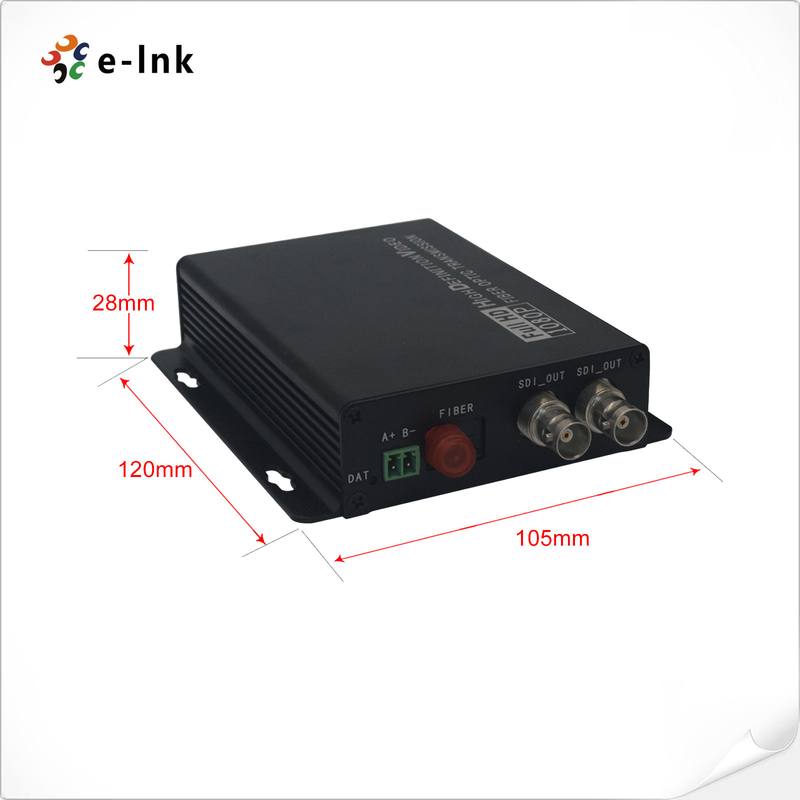

| Размеры (LxWxH) | 120 x 105 x 28 mm |
| Вес | 0.43KG/pair |
| Кожух | Алюминиевый случай |
| Устанавливать варианты | Стен-держатель |
| Экологический | |
| Работая температура | -20℃~+70℃ |
| Температура хранения | -40℃~+80℃ |
| Работая влажность | 0~95% |
| MTBF | часы ≥100000 |
Обзор
LNK-HD-110 & LNK-3G-110 конвертер волокна серии 3G/HD-SDI поддерживает 1 видео канала 3G/HD-SDI (врезанное аудио) & обратил сигнал данных RS422/485 переданный через оптический кабель волокна, и контролирует сигнал по месту над выходом петли 3G/HD-SDI. видео E-связи 3G/HD-SDI над конвертерами волокна включает один передатчик и один приемник для сигнала 1080P 3G/HD-SDI.
Упорядочение информации
| Модель | Описание |
| LNK-HD-110-20 | HD-SDI к конвертеру волокна с данными по и петлей обратного RS422 вне, SMF, соединитель 20KM волокна FC, включая передатчик и приемник, используемые парами |
| LNK-3G-110-20 | 3G-SDI к конвертеру волокна с данными по и петлей обратного RS422 вне, SMF, соединитель 20KM волокна FC, включая передатчик и приемник, используемые парами |
