Подробная информация о продукции
Место происхождения: Китай
Фирменное наименование: E-link
Сертификация: ROHS,FCC,CE
Номер модели: Серия LNK-3GSDI-4V1DT
Условия оплаты и доставки
Количество мин заказа: 1 пара
Цена: negotiable
Упаковывая детали: Пакет экспорта конвертера волокна SDI стандартный
Время доставки: 5-12 рабочих дней
Условия оплаты: L/C, T/T, западное соединение, MoneyGram, PayPal
Поставка способности: 1000 пар/месяц
Тип: |
Однорежимный |
Потеря отражения: |
> 15dB |
Колебать: |
< 0=""> |
Вес: |
3KG/pair |
Тип: |
Однорежимный |
Потеря отражения: |
> 15dB |
Колебать: |
< 0=""> |
Вес: |
3KG/pair |
Конвертер канала одиночного режима 3G SDI 4 над волокном с биркой RS485
конвертер волокна 4-Channel 3G-SDI с RS485 & биркой
Преимущества конвертера оптического волокна SDI
►4 передача канала 3G/HD-SDI видео- над оптическим волокном
►Автоматическое выравнивание кабеля для обеспечения целостности сигнала
►Автоматическое reclocking 270Mbit/s - 1.48Gbit/s-3Gbit/s
►Сразу совместимый с системами камеры 3G/HD-SDI и поддержать выход петли 4Ch
►Длинная передача до 20 km (12.5miles) (другое расстояние опционное)
►Бирка поддержек 4Ch
►Передача полностью цифровой передачи не-обжатия ровная;
►Поддержка бирка отсталое RS485 и 4Ch 1Ch;
►Работая диапазон температур (- 10℃~+55℃)
Технические индексы
| Входной сигнал SDI | SMPTE 424M, SMPTE 292M, SMPTE 259M, DVB-ASI, DVB-SSI и телекоммуникации/Datacom |
| 270Mbit/s - 1.48Gbit/s – 3Gbit/s | |
| Номер входного сигнала: 4 | |
| Потеря отражения: >15DB | |
| Уравновешение: 0-150m @3Gb/s | |
| Соединитель: BNC | |
| Оптика | Канал: 1 |
| Тип: однорежимный | |
| Дальность передачи: 20km (другое расстояние опционное) | |
| Потеря отражения: > 15dB | |
| Колебать: < 0=""> | |
| Соединитель: FC/UPC (SC, LC, ST опционные) | |
| SDI вывел наружу | Номер выхода: 4 |
| Уровень сигнала: 800mV номинальное | |
| Время подъема/падения: индикация 200ps | |
| Превышение: < 10=""> | |
| Потеря отражения: >15dB | |
| Колебать: < 0=""> | |
| Соединитель: 75Ω BNC | |
| Данные | 1Ch дуплекс RS-485 (полный/полу-) и поддержки NRZ, RZI и Манчестера |
| Максимальное 57600bps для RS485 | |
| Соединитель: Терминал винта промышленного стандарта | |
| бирка 4Ch: , B, C, D | |
| Сила и экологическая индикация | Рабочая температура: -10℃~+55℃ |
| Потребляемая мощность: 1A@12VDC | |
| EMI/RFI: встретьте класс a части 15 FCC, стандарт ЕС EMC | |
| Среднее время безотказное: часы >100000 | |
| Формат SDI видео- поддерживает |
625/25PAL; 525/29.97NTSC; 525/23.98NTSC; 720p50; 720p59.94; 1080P23.98/24/30/50/60; 1080i 23/24/30/50/59.94; |
Обзор

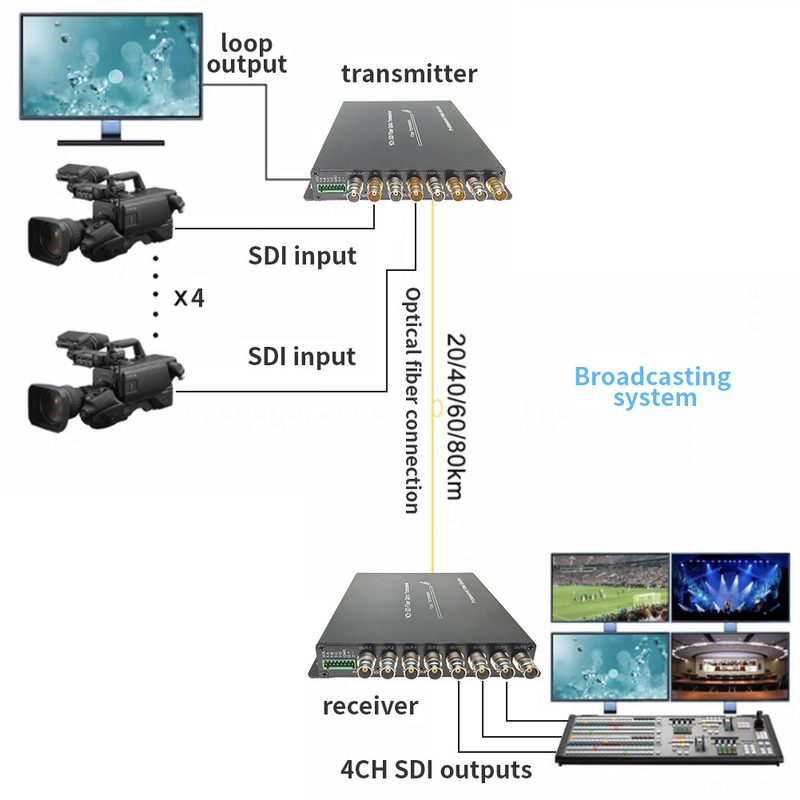

Серия LNK-3GSDI-4V1DT поддерживает 4 видеосигнал высоко-определения канала HD/3G-SDI стандартный и RS485 и сигнал бирки переданный через одиночный оптический кабель волокна. видео E-связи 3G-SDI над конвертерами волокна включает один передатчик и один приемник для сигнала 1080P 3G-SDI. конвертеры волокна E-связи 3G-SDI могут передать видеосигнал 4-Ch 3G-SDI через одиночное стекловолокно, и оно поддерживает выход петли, бирку 4Ch и назад RS485. Видео- качество не-обжатый уровень передачи. Оно широко использован в поле передачи.
Упорядочение информации
| LNK-HDSDI-4V1D4T | видео 4-Ch HD-SDI с выходом петли + 1Ch отсталыми RS485 + 4Ch бирка, SM 20km, FC, включая 1 передатчик & 1 приемник, используемые парами |
| LNK-3GSDI-4V1D4T | видео 4-Ch 3G-SDI с выходом петли + отсталый RS485 + 4Ch бирка, SM 20km, FC, включая 1 передатчик & 1 приемник, используемые парами |
