Подробная информация о продукции
Место происхождения: Китай
Фирменное наименование: E-link
Сертификация: ROHS,FCC,CE
Номер модели: Серия LNK-M3G-1V
Условия оплаты и доставки
Количество мин заказа: 1 пара
Цена: negotiable
Упаковывая детали: Пакет экспорта конвертера волокна SDI стандартный
Время доставки: 5-12 рабочих дней
Условия оплаты: L/C, T/T, западное соединение, MoneyGram, PayPal
Поставка способности: 1000 пар/месяц
P/T: |
Силовое питание |
MTBF: |
часы ≥100000 |
Размеры: |
80 x 40 x 20 mm |
Вес: |
0.8KG/pair |
P/T: |
Силовое питание |
MTBF: |
часы ≥100000 |
Размеры: |
80 x 40 x 20 mm |
Вес: |
0.8KG/pair |

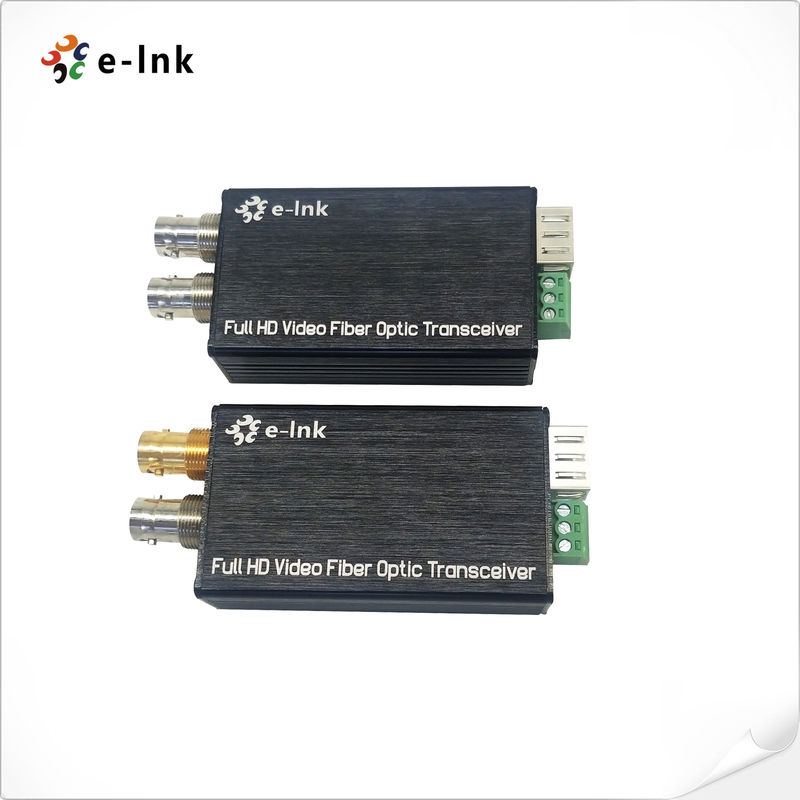

3G SDI мини-конвертер оптические волокна с Tally или обратный RS485
3G-SDI мини-типа на волоконный конвертер с Tally или Reverse RS485
Преимущества оптико-волоконного преобразователя
Каждый канал включает 8-канальный аудио встроенный;
Автоматическое выравнивание кабелей, используемое для всех скоростей ниже 3,2 Гбит/с (Belden 1694A);
Автоматическое переключение 270 Мбит/с - 1,48 Гбит/с - 3 Гбит/с
Прямая совместимость с системами HD-SDI
¢ Длинная передача до 80 км
️ горячая замена и горячая розетка;
- обрабатывать все патологические модели, полностью цифровую передачу на уровне некомпрессионного вещания;
∆ Указание состояния светодиода для мониторинга условий работы;
∆ сверхоптический динамический диапазон и свободный от регулировки;
¥ 1470~1610nm CWDM длины волн необязательны;
сверхширокий диапазон температур промышленного уровня (-20°C~+70°C), адаптируемый к различным условиям;
Технические индексы
| Интерфейс оптического волокна | |
| Интерфейс волокна | Симплекс LC |
| Расстояние передачи | 550 м-20 км |
| Длина волны | 1310nm/1550nm |
| Видео | |
| Видеоинтерфейс | BNC |
| Импеданс ввода/вывода видео | 75Ω |
| Входное/выходное напряжение видео | Типичный:1Vpp, Min 0.5Vpp, Max 1.5Vpp |
| Скорость передачи видеобит | Максимально 3,2 Гбит/с |
| Дифференциальная прибыль (10%~90% APL) | < 1% |
| Поддержка формата SDI | 625/25 PAL |
| 525/29.97 NTSC, 525/23.98 NTSC | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| 1080P 23.98/24/30/50/60 | |
| Стандарт видео SDI | 270 Мбит / с (SD-SDI), 1,485 Гбит / м ((HD-SDI) |
| SMPTE425M3Gb/s Картографирование ((3G-SDI) | |
| SMPTE424M 3Gb/s серийный интерфейс ((3G-SDI) | |
| Данные | |
| Физический интерфейс | Промышленный стандартный винтовой терминал |
| Тип данных | Счет или обратный RS485 |
| Поддержка частоты/коэффициента |
Максимум 115200 bps для RS422 |
| BER | < 10 ‰9 |
| Электрические | |
| Адаптер питания | DC 5 ~ 25В |
| Потребление энергии | < 5 Вт |
| Светодиодный индикатор | |
| SDI | Видео SDI |
| П/Т | Силовое питание |
| Механические | |
| Размеры (LxWxH) | 80 x 40 x 20 мм |
| Вес | 1 кг/пару |
| Корпус | Алюминиевый корпус |
| Варианты монтажа | Рабочий стол |
| Экологические | |
| Рабочая температура | -20°C+70°C |
| Температура хранения | -40°C+80°C |
| Рабочая влажность | 0~95% |
| MTBF | ≥100000 часов |
Обзор
LNK-M3G-1V Series Mini-type 3G/HD-SDI Fiber Converter поддерживает 1-канальный 3G/HD-SDI Video (с встроенным аудио) и Tally или Reverse RS485 сигнал, передаваемый по оптическому кабелю,и отслеживать сигнал локально через выход петли 3G/HD-SDIE-link 3G/HD-SDI Video over Fiber Converters включает один передатчик и один приемник для 1080P 3G/HD-SDI сигнала.
Информация о заказе
| Модель | Описание |
| LNK-M3G-1V1T-MM | Конвертер 3G-SDI на волоконное излучение мини-типасПодсчет и выход из цикла, MMF, LC Fiber Connector 500 метров, включая передатчик и приемник, используемые парами |
| LNK-M3G-1V1D-MM | Мини-тип 3G-SDI на волоконный преобразователь с обратным RS485 и выходом из петли, MMF, LC Fiber Connector 500 метров, включая передатчик и приемник, используемые парами |
| LNK-M3G-1V1T-20 | Мини-тип 3G-SDI на волоконный конвертер с Tally и loop-out, SMF, LC Fiber Connector 20KM, включая передатчик и приемник, используемый парами |
| LNK-M3G-1V1D-20 | Мини-тип 3G-SDI на волоконный конвертер с обратным RS485 и выходом из петли, SMF, LC Fiber Connector 20KM, включая передатчик и приемник, используемый парами |
| LNK-M3G-1V1T-40 | Мини-тип 3G-SDI на волоконный конвертер с Tally и loop-out, SMF, LC Fiber Connector 40KM, включая передатчик и приемник, используемый парами |
| LNK-M3G-1V1D-40 | Мини-тип 3G-SDI на волоконный конвертер с обратным RS485 и выходом из петли, SMF, LC Fiber Connector 40KM, включая передатчик и приемник, используемый парами |
