Подробная информация о продукции
Место происхождения: Китай
Фирменное наименование: E-link
Сертификация: ROHS,FCC,CE
Номер модели: Серия LNK-M3G-BI20
Условия оплаты и доставки
Количество мин заказа: 1 пара
Цена: negotiable
Упаковывая детали: Пакет экспорта конвертера волокна SDI стандартный
Время доставки: 5-12 рабочих дней
Условия оплаты: L/C, T/T, западное соединение, MoneyGram, PayPal
Поставка способности: 1000 пар/месяц
P/T: |
Силовое питание |
MTBF: |
часы ≥100000 |
Размеры: |
80 x 40 x 20 mm |
Вес: |
0.8KG/pair |
P/T: |
Силовое питание |
MTBF: |
часы ≥100000 |
Размеры: |
80 x 40 x 20 mm |
Вес: |
0.8KG/pair |

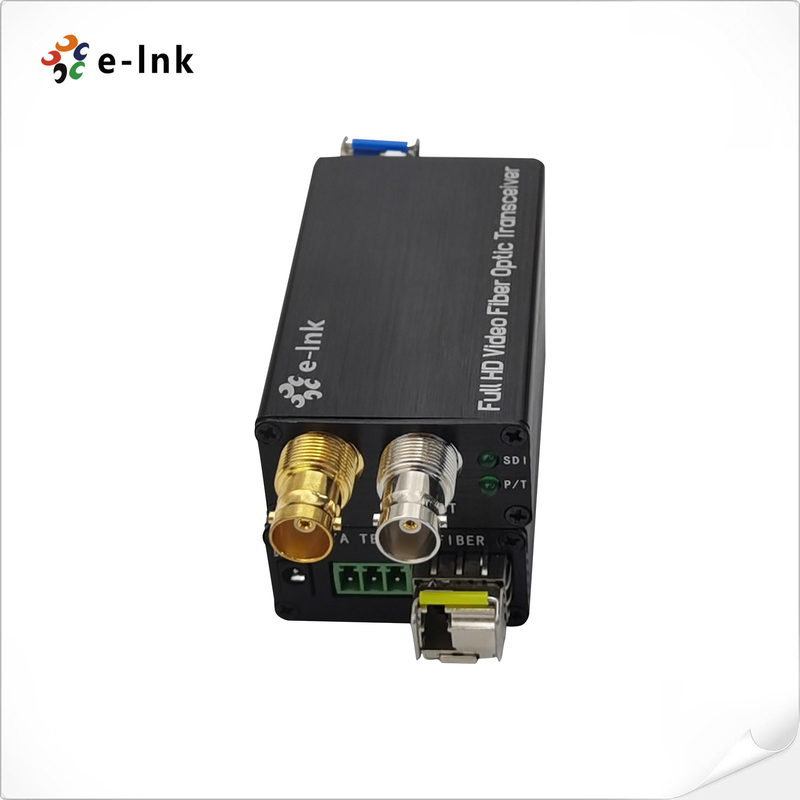

Мини двунаправленный преобразователь волокон SDI с системами камеры HD SDI
Мини двунаправленный HD/3G-SDI на волоконный преобразователь
Преимущества оптико-волоконного преобразователя
Каждый канал включает в себя 4-канальный аудио встроенный;
Автоматическое выравнивание кабеля, используемое для всех скоростей ниже 3,2 Гбит/с (Belden 1694A);
Автоматическое переключение 270 Мбит/с - 1,48 Гбит/с - 3 Гбит/с
Прямая совместимость с системами HD-SDI
¢ Длинная передача до 80 км
️ горячая замена и горячая розетка;
- обрабатывать все патологические модели, полностью цифровую передачу на уровне некомпрессионного вещания;
∆ Указание состояния светодиода для мониторинга условий работы;
√ Динамический диапазон сверхоптической оптики и свободный от регулировки;
Сверхширокий диапазон температур промышленного уровня (-20°C~+70°C), адаптируемый к различным условиям;
Технические индексы
| Интерфейс оптического волокна | |
| Интерфейс волокна | Симплекс LC |
| Расстояние передачи | 0-20 км (другие доступные расстояния) |
| Длина волны | 1310nm/1550nm |
| Видео | |
| Видеоинтерфейс | BNC |
| Импеданс ввода/вывода видео | 75Ω |
| Входное/выходное напряжение видео | Типичный:1Vpp, Min 0.5Vpp, Max 1.5Vpp |
| Скорость передачи видеобит | Максимально 3,2 Гбит/с |
| Дифференциальная прибыль (10%~90% APL) | < 1% |
| Поддержка формата SDI | 625/25 PAL |
| 525/29.97 NTSC, 525/23.98 NTSC | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| 1080P 23.98/24/30/50/60 | |
| Стандарт видео SDI | 270 Мбит / с (SD-SDI), 1,485 Гбит / м ((HD-SDI) |
| SMPTE425M3Gb/s Картографирование ((3G-SDI) | |
| SMPTE424M 3Gb/s серийный интерфейс ((3G-SDI) | |
| Электрические | |
| Адаптер питания | DC 5 ~ 12 В |
| Потребление энергии | < 5 Вт |
| Светодиодный индикатор | |
| SDI | Видео SDI |
| П/Т | Силовое питание |
| Механические | |
| Размеры (LxWxH) | 80 x 40 x 20 мм |
| Вес | 00,8 кг/пару |
| Корпус | Алюминиевый корпус |
| Варианты монтажа | Рабочий стол |
| Экологические | |
| Рабочая температура | -20°C+70°C |
| Температура хранения | -40°C+80°C |
| Рабочая влажность | 0~95% |
| MTBF | ≥100000 часов |
Обзор
LNK-M3G-BI20 серии Мини-тип 3G/HD-SDI Fiber Converter поддерживает 1-канальный двунаправленный 3G/HD-SDI видео (аудио встроенное) через волоконно-оптический кабель.E-link 3G/HD-SDI Video over Fiber Converters включает в себя один передатчик и один приемник для сигнала 1080P 3G/HD-SDI. Управление всеми патологическими моделями, полностью цифровой не компрессионной передачи уровня передачи. Это широко используется в системе безопасности, видеоконференции, вещания и живых событий и т.д.
Информация о заказе
| Модель | Описание |
| LN K-MHD-BIMM | Мини-тип двунаправленный HD-SDI на волоконный конвертер, MMF, LC Fiber Connector 500 метров, включая передатчик и приемник, используемый парами |
| LNK-MHD-BI20 | Мини-тип двунаправленный HD-SDI на волоконный преобразователь, SMF, LC Fiber Connector 20KM, включая передатчик и приемник, используемый парами |
| LNK-MHD-BI40 | Мини-тип двунаправленный HD-SDI на волоконный конвертер, SMF, LC Fiber Connector 40KM, включая передатчик и приемник, используемый парами |
| Модель | Описание |
| LNK-M3G-BIMM | Мини-тип Би-дирекционный 3G-SDI-конвертер волокна, MMF, LC Fiber Connector 500 метров, включая передатчик и приемник, используемый парами |
| LNK-M3G-BI20 | Мини-тип двунаправленный 3G-SDI на волоконный конвертер, SMF, LC Fiber Connector 20KM, включая передатчик и приемник, используемый парами |
| LNK-M3G-BI40 | Мини-тип двунаправленный 3G-SDI на волоконный конвертер, SMF, LC Fiber Connector 40KM, включая передатчик и приемник, используемый парами |
