Подробная информация о продукции
Место происхождения: Китай
Фирменное наименование: E-link
Сертификация: ROHS,FCC,CE
Номер модели: LNK-3G-1BV1T2BD2A1M
Условия оплаты и доставки
Количество мин заказа: 1 пара
Цена: Подлежит обсуждению
Упаковывая детали: Пакет экспорта конвертера волокна SDI стандартный
Время доставки: 5-12 рабочих дней
Условия оплаты: L/C, T/T, западное соединение, MoneyGram, PayPal
Поставка способности: 1000 пар/месяц
Кожух: |
Алюминиевый случай |
Варианты монтажа: |
Стен-держатель |
Работая влажность: |
0~95% |
MTBF: |
часы ≥100000 |
Кожух: |
Алюминиевый случай |
Варианты монтажа: |
Стен-держатель |
Работая влажность: |
0~95% |
MTBF: |
часы ≥100000 |

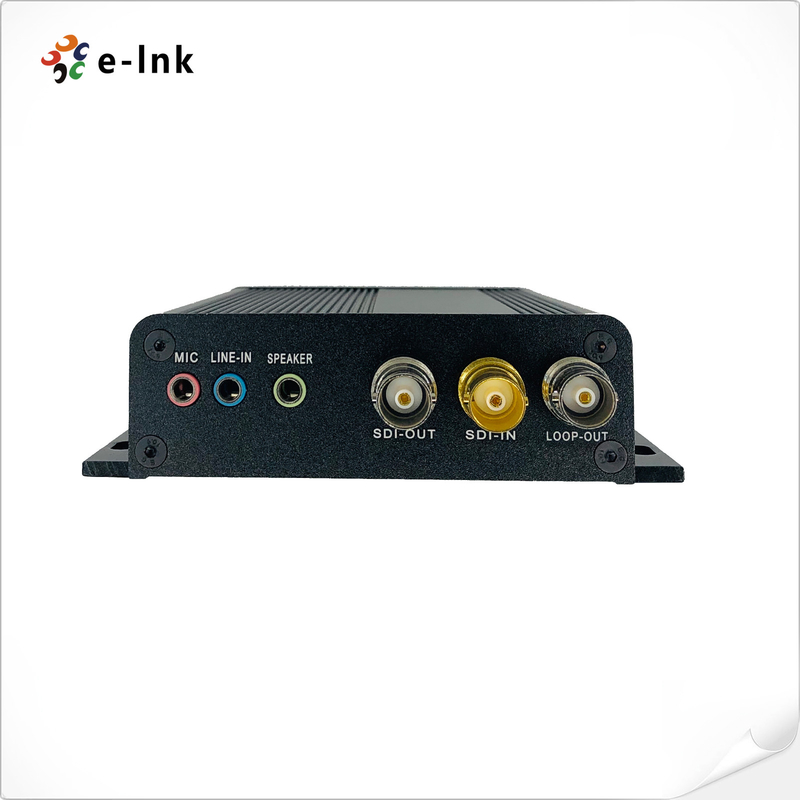

Двухнаправленный конвертер 3G SDI RS485 RS422 стерео аудио с петлей вне
1Ch двухнаправленное 3G-SDI с петлей-вне + биркой 1Ch + аудио стерео двухнаправленное RS485 или RS422 + 2Ch 2Ch + микрофоном 1Ch сверх
Конвертер волокна
►видео 1Ch двухнаправленное 3G-SDI с петлей-вне
►сигнал бирки 1Ch
►данные по двухнаправленное RS485 или RS422 2Ch
►аудио стерео 2Ch
►микрофон 1Ch
►Автоматическое reclocking 270Mbit/s - 1.48Gbit/s - 3Gbit/s
►Поддержка HDTV 720P, 1080I, 1080P, 1920* 1080@60Hz
►Длинная возможность до 20km передачи (SMF)
►Оперативно замените и горячая штепсельная вилка;
►Передача полностью цифровой передачи не-обжатия ровная;
диапазон температур уровня индустрии ультра-широкий (- 20℃~+70℃), способный к адаптации к различным окружающим средам;
Технические индексы
| Интерфейс волокна оптически | |
| Интерфейс волокна | Симплексный LC |
| Дальность передачи | 0-20Km |
| Длина волны | 1310nm/1550nm |
| Видео | |
| Видео- интерфейс | BNC |
| Видео- импеданс вход-выхода | 75Ω |
| Видео- напряжение тока вход-выхода | Типичный: 1Vpp, минимальное 0.5Vpp, максимальное 1.5Vpp |
| Видео- единица передачи скорости информации | Макс 3.2Gb/s |
| Дифференциальное увеличение (10%~90% APL) | <1> |
| Поддержка формата SDI | 625/25 PAL |
| 525/29.97 NTSC, 525/23.98 NTSC | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| 1080P 23.98/24/30/50/60 | |
| Видео- стандарт SDI | 270Mbps (SD-SDI), 1.485Gbps/M (HD-SDI) |
| Составлять карту SMPTE425M3Gb/s (3G-SDI) | |
| Последовательный интерфейс SMPTE424M 3Gb/s (3G-SDI) | |
| Данные или бирка | |
| Физический интерфейс | Терминал винта промышленного стандарта |
| Тип данных | RS485 (дефолт) или RS422 (опционное), сигнал бирки |
| Поддержка частоты/тарифа |
Максимальное 115200bps для RS422 Максимальное 57600bps для RS485 |
| BER | <10>9 |
| Стерео аудио или микрофон | |
| Аудио вход и выход | 3.5MM аудио |
| Аудио формат | @48KHz |
| Электрический | |
| Переходник силы | DC 5~25V |
| Расход энергии | <5w> |
| Индикатор СИД | |
| P/S | Электропитание |
| DAT | Данные |
| Механический | |
| Размеры (LxWxH) | 120 x 105 x 28 mm |
| Вес | 1.5KG/pair |
| Кожух | Алюминиевый случай |
| Устанавливать варианты | Стен-держатель |
| Экологический | |
| Работая температура | -20℃~+70℃ |
| Температура хранения | -40℃~+80℃ |
| Работая влажность | 0~95% |
| MTBF | часы ≥100000 |
Обзор
Конвертер волокна серии 3G/HD-SDI LNK-3G-1BV1T2BD2A1M поддерживает 1 видео 3G/HD-SDI канала двухнаправленное (врезанное аудио) с петлей-вне, 1 биркой канала, данными по двухнаправленным RS485 или RS422 канал 2, аудио 2 каналов внешнее стерео, и 1 сигнал микрофона канала переданный через оптический кабель волокна. видео E-связи 3G/HD-SDI над конвертерами волокна включает один передатчик и один приемник для сигнала 1080P 3G/HD-SDI. Эта серия видео к конвертеру волокна имеет стабилизированное проведение, ясное качество изображения, и высокую стабильность с индикацией состояния СИД на теле прибора. работая состоянием приборов можно визуально наблюдать. Возможные применения для этого продукта, назвать немногие являются следующими: Умные системы транспортного контроля. Система передачи программы ТВ контроля контроля сети школы системы безопасности промышленная (электричества, химии, стали, масла, железной дороги, etc) военная (склада, границы, предохранителей, etc). Стадион (для видео LIVE HD, аудио передачи).
Упорядочение информации
| Модель | Описание |
| LNK-3G-1BV1T2BD2A1M | 1Ch двухнаправленное 3G-SDI с петлей + биркой 1Ch + аудио стерео двухнаправленное RS485 или RS422 + 2Ch 2Ch + микрофоном 1Ch над конвертером волокна, волокном одиночного режима, LC, 20km, включая передатчик и приемник, используемые парами |
