Подробная информация о продукции
Место происхождения: Китай
Фирменное наименование: E-link
Сертификация: ROHS,FCC,CE
Номер модели: LNK-QSFP28-DR1
Условия оплаты и доставки
Количество мин заказа: ПК 1
Цена: negotiable
Упаковывая детали: Пакет экспорта приемопередатчиков волокна SFP стандартный
Время доставки: 5-12 рабочих дней
Условия оплаты: T/T, западное соединение, MoneyGram, PayPal
Поставка способности: 1000 ПК/месяц
Ключевое слово: |
приемопередатчик sfp локальных сетей |
Тариф данных: |
100GE |
Тип волокна: |
Дуплекс LC одиночного режима |
Дальность передачи: |
500m |
Длина волны: |
1310nm |
Рабочая температура: |
0°C | 70°C |
Ключевое слово: |
приемопередатчик sfp локальных сетей |
Тариф данных: |
100GE |
Тип волокна: |
Дуплекс LC одиночного режима |
Дальность передачи: |
500m |
Длина волны: |
1310nm |
Рабочая температура: |
0°C | 70°C |

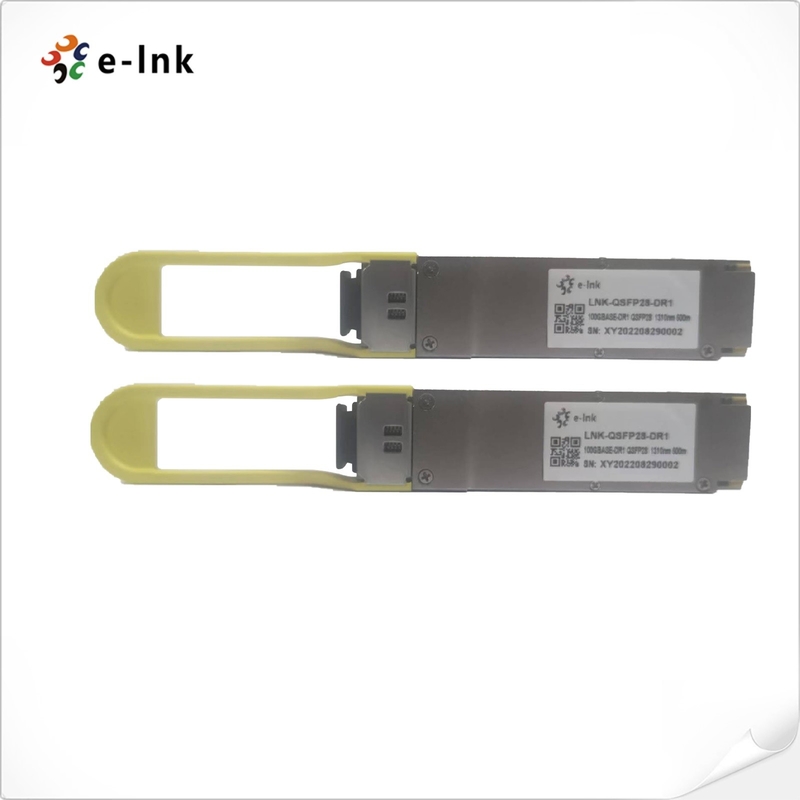

QSFP28 оптически дуплекс LC приемопередатчика модуля 100GBASE-DR1 1310nm 500m
преимущества приемопередатчика 100G QSFP
►Уступчивый со стандартом QSFP28: SFF-8636 Rev 2.10a
►Высокоскоростной интерфейс I/O электрический (CAUI-4)
►Пакет QSFP28 MSA с двухшпиндельным соединителем LC
►Двухпроводной последовательный интерфейс с контролем цифров диагностическим
►Прекращение KP4 FEC внутри модуля
Спецификации передатчика оптически
| Параметр | Символ | MIN. | Типичный | Максимальный. | Блок | Примечания |
| Длина волны | λC | 1304,5 | 1311 | 1317,5 | nm | |
| Бортовой коэффициент подавления режима | SMSR | 30 | - | - | dB | |
| Средняя оптически сила старта | POUT | -2,9 | - | 4 | dBm | 1 |
| Средняя сила старта передатчика | POUT_OFF | - | - | -15 | dBm | |
| Коэффициент вымирания | ER | 3,5 | - | - | dB | |
| Наружная оптически амплитуда модуляции (OMAouter) | OMAouter | -0,8 | - | 4,2 | dBm | |
| Сила старта в минусе OMAouter |
OMAouter- TDECQ |
|||||
|
TDECQ: для dB ≥ 5 коэффициента вымирания |
-2,2 |
- | - | dBm | ||
| для коэффициента вымирания < 5="" dB=""> | -1,9 | |||||
| Закрытие глаза передатчика и рассеивания | TDECQ | - | - | 3,4 | dB | |
| TDECQ – 10log10 (Ceq) | CEQ | - | - | 3,4 | dB | |
| RIN15.5OMA | RIN | - | - | -136 | dB/Hz | |
| Оптически допуск возвращенной потери | ORLT | - | - | 15,5 | dB | |
| Время перехода передатчика | - | - | 17 | ps | ||
| Отражение передатчика | TR | - | - | -26 | dB |
Спецификации приемника оптически
| Параметр | Символ | MIN. | Типичный | Максимальный. | Блок | Примечания |
| Длина волны | λC | 1304,5 | 1311 | 1317,5 | nm | |
| Порог повреждения | 5 | - | - | dBm | ||
| Среднее получает силу | -5,9 | - | 4 | dBm | 1 | |
| Получите силу (OMAouter) | RP | - | - | 4,2 | dBm | |
| Отражение приемника | RR | - | - | -26 | dB | |
| Чувствительность приемника (OMAouter) | RS | - | - | Макс (- 3,9, SECQ-5.3) | dBm | |
| Усиленная чувствительность приемника | SRS | - | - | -1,9 | dBm | 2 |
| Усиленные условия испытаний чувствительности приемника: | - | - | - |
Упорядочение информации
| Номер детали | Применение | Тариф данных | Источник лазера | Тип волокна |
| LNK-QSFP28-DR1 | 100GBASE-DR | 100GE (53,125 GBd) | 1311nm EML | SMF |
