Подробная информация о продукции
Место происхождения: Китай
Фирменное наименование: E-link
Сертификация: CE
Номер модели: LNK-AA18M2-30
Условия оплаты и доставки
Количество мин заказа: 1pcs
Цена: USD60/PCS
Упаковывая детали: Упаковка коробки аксессуаров стандартная
Время доставки: 7-10 рабочие дни
Условия оплаты: L/C, T/T, западное соединение, MoneyGram, PayPal
Поставка способности: 1000000pcs/month
активный оптический кабель 10Gb/s: |
до 100m MMF |
Приемник VCSEL и PIN: |
850nm |
Электропитание: |
Одиночное 3.3V |
Рабочая температура: |
-5~75℃ |
Стандарт: |
SFF-8431 и SFF-8432 |
Применение: |
локальные сети 10G |
активный оптический кабель 10Gb/s: |
до 100m MMF |
Приемник VCSEL и PIN: |
850nm |
Электропитание: |
Одиночное 3.3V |
Рабочая температура: |
-5~75℃ |
Стандарт: |
SFF-8431 и SFF-8432 |
Применение: |
локальные сети 10G |

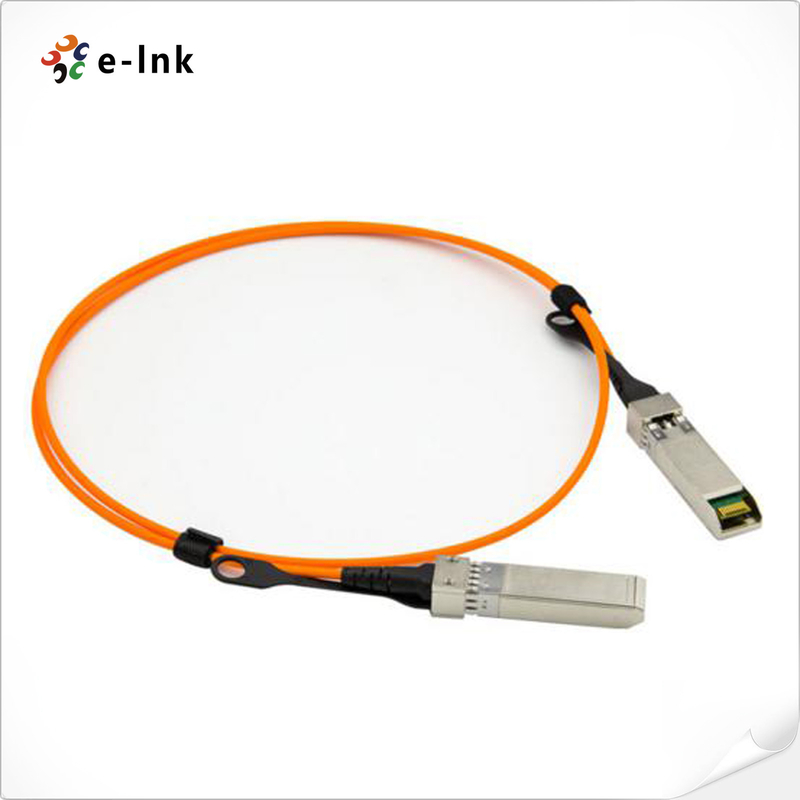

Аксессуары 10G SFP+ к оптическому кабелю SFP+ активному, OM2 кабелю, длина 30m
Преимущества оптического кабеля аксессуаров активные:
10Gb/s активный оптический кабель до 100m MMF
850nm VCSEL и приемник PIN
Одиночное электропитание 3.3V
Работая температура случая: -5~75℃
Горячее pluggable
Потребление низкой мощности
Легковес
Небольшой радиус загиба
Монитор цифров диагностический (DDM)
Цельнометаллическое снабжение жилищем для главного представления EMI
Технические индексы
| Параметр | Символ | MIN. | Тип. | Максимальный. | Блок | Примечание |
| Сила средней выработки | Po | -5 | -1 | dBm | ||
| Сила отключения | Poff | -40 | dBm | |||
| Коэффициент вымирания | ER | 3,5 | dB | |||
| Длина волны центра выхода | λc | 840 | 860 | nm |
| Параметр | Символ | Минута | Типичный | Макс | Блок | |
| Дифференциал качания ввода данных | VIN | 200 | 700 | mV | ||
| Импеданс входного сигнала дифференциальный | ZIN | 90 | 100 | 110 | Ω | |
| Передайте входной сигнал отключения | Высокий | VIH | 2,0 | Vcc +0,3 | V | |
| Низкий уровень | VIL | 0 | 0,8 | V | ||
| Параметр | Символ | Минута | Типичный | Макс | Блок | примечание |
| Длина волны центра | λc | 840 | 850 | 860 | nm | |
| Чувствительность приемника | Сенатор | -11 | dBm | 1 | ||
| Перегрузка приемника | Psat | 0,5 | dBm | 1 | ||
| ЛОС Де-утверждает | LOSD | -15 | dBm | |||
| ЛОС утверждает | LOSA | -30 | dBm | |||
| Гистерезис ЛОС | 0,5 | 4 | dB | |||
| Отражение приемника | Rrx | -12 | dB |
| Параметр | Символ | Минута | Типичный | Макс | Блок | примечание |
| Дифференциал качания вывода данных | Vout | 300 | 800 | mV | ||
| Недостаток Rx-Лос | Vlf | 2,0 | VccHOST | V | ||
| Нормальный Rx-Лос | Vln | 0 | 0+0.8 | V | ||
| Подъем выхода и время падения | Tr, Tf | 28 | ps |
Обзор
оптический кабель LNK-AA18MX-XXX SFP+ E-связей активный (AOC) решение 10Gbps к локальным сетям 10G, и центр данных.
Интегрированный кабель передает данные 10Gbps в каждом направлении над MMF с расстоянием до 100m.
AOC соответствие SFP+ MSA, потребление низкой мощности и легковес.
