Подробная информация о продукции
Место происхождения: Китай
Фирменное наименование: E-link
Сертификация: CE
Номер модели: LNK-3GSDI-4V1D4T
Условия оплаты и доставки
Количество мин заказа: 1pair
Цена: USD789/pair
Упаковывая детали: 3G-SDI к упаковке коробки конвертера волокна стандартной
Время доставки: 3-5 рабочих дней
Условия оплаты: L/C, T/T, западное соединение, MoneyGram, PayPal
Поставка способности: 10000pair/Month
Вход: |
4 х СДИ |
Соединитель: |
FC/SC/LC/ST |
Данные: |
Максимальное 57600bps для RS485 |
Температура: |
-10℃~+55℃ |
MTTF: |
>100000 часов |
Сила: |
1A@12VDC |
Вход: |
4 х СДИ |
Соединитель: |
FC/SC/LC/ST |
Данные: |
Максимальное 57600bps для RS485 |
Температура: |
-10℃~+55℃ |
MTTF: |
>100000 часов |
Сила: |
1A@12VDC |

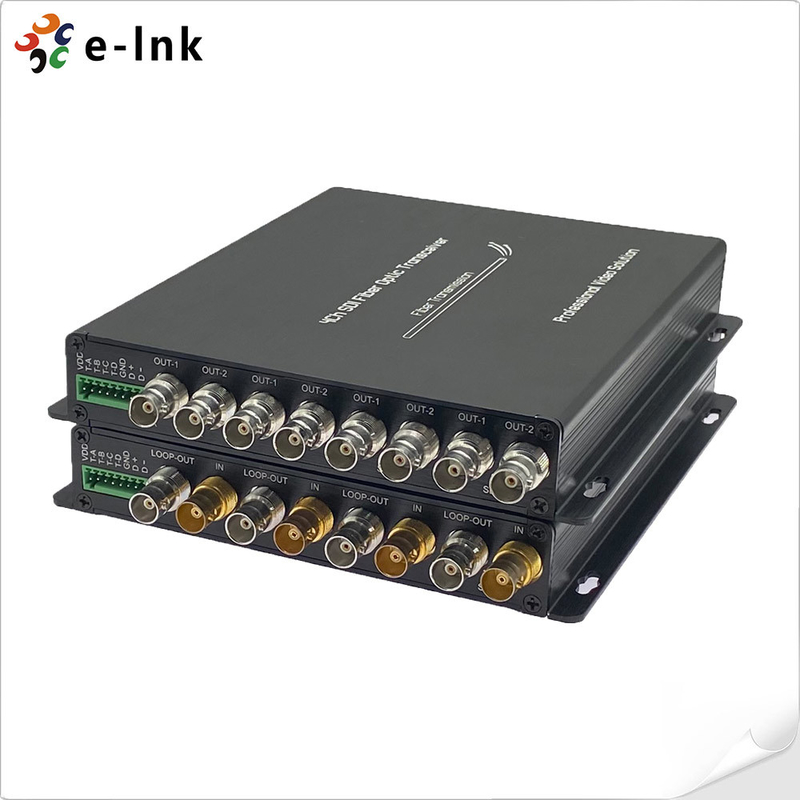

4-канальный оптоволоконный преобразователь 3G-SDI с RS485 и Tally
Конвертер 3G-SDI в оптоволокно Преимущества:
4-канальная передача видео 3G/HD-SDI по оптоволокну
Автоматическая коррекция кабеля для обеспечения целостности сигнала
Автоматический перетакт 270 Мбит/с - 1,48 Гбит/с - 3 Гбит/с
Прямая совместимость с системами камер 3G/HD-SDI и поддержка 4-канального петлевого выхода
Длинная передача до 20 км (12,5 миль) (другое расстояние опционально)
Поддерживает 4-канальный сигнал
Передача на уровне полного цифрового вещания без сжатия;
Поддержка 1 канала назад RS485 и 4 канала Tally;
Диапазон рабочих температур (-10℃~+55℃)
Конвертер 3G-SDI в оптоволокно Характеристики
| SDI-вход | SMPTE 424M, SMPTE 292M, SMPTE 259M, DVB-ASI, DVB-SSI и Телеком/Датаком |
| 270 Мбит/с - 1,48 Гбит/с - 3 Гбит/с | |
| Входное число: 4 | |
| Потеря отражения:> 15 дБ | |
| Равновесие: 0–150 м при 3 Гбит/с | |
| Разъем: БНК | |
| Оптика | Канал: 1 |
| Тип: одномодовый | |
| Дальность передачи: 20 км (другое расстояние опционально) | |
| Потеря отражения:> 15 дБ | |
| Дизеринг: < 0,2 UI | |
| Разъем: FC/UPC (SC, LC, ST опционально) | |
| SDI-выход | Выходной номер: 4 |
| Уровень сигнала: 800 мВ номинал. | |
| Время нарастания/спада: индикация 200 пс | |
| Перерегулирование: амплитуда <10% | |
| Потеря отражения:> 15 дБ | |
| Дизеринг: < 0,2 UI | |
| Разъем: 75 Ом BNC | |
| Данные | 1 канал RS-485 (полный/полудуплекс) и поддержка NRZ, RZI и Manchester |
| Максимум.57600 бит/с для RS485 | |
| Разъем: промышленный стандартный винтовой зажим | |
| 4Ch Tally: A, B, C, D | |
| Индикация питания и окружающей среды | Рабочая температура: -10℃～＋55℃ |
| Потребляемая мощность: 1 А при 12 В постоянного тока | |
| Электромагнитные/радиочастотные помехи: соответствуют требованиям FCC, часть 15, класс A, стандарт ЕС по электромагнитной совместимости. | |
| Среднее время безотказной работы: >100000 часов | |
| Формат видео SDI поддерживает |
625/25ПАЛ;525/29,97 НТСК;525/23,98 НТСК;720p50;720p59,94; 1080P23,98/24/30/50/60;1080i 23/24/30/50/59,94; |
Серия LNK-3GSDI-4V1DT поддерживает 4-канальный стандартный видеосигнал высокой четкости HD/3G-SDI, а также сигналы RS485 и Tally.
передается по одному оптоволоконному кабелю.
Информация для заказа
| LNK-HDSDI-4V1D4T | 4 канала HD-SDI Video с петлевым выходом + 1 канал назад RS485 + 4 канала Tally, SM 20km, FC, включая 1 передатчик и 1 приемник, используются парами |
| ЛНК-3ГСДИ-4В1Д4Т | 4 канала 3G-SDI Video с петлевым выходом + обратный RS485 + 4 канала Tally, SM 20 км, FC, включая 1 передатчик и 1 приемник, используются парами |
