Подробная информация о продукции
Место происхождения: КИТАЙ
Фирменное наименование: E-link
Сертификация: CE
Номер модели: LNK-M12G-1V1T1D-20
Условия оплаты и доставки
Количество мин заказа: 1pair
Цена: USD399/pair
Упаковывая детали: 12G-SDI к упаковке коробки конвертера волокна стандартной
Время доставки: 3-5 рабочих дней
Условия оплаты: L/C, T/T, западное соединение, MoneyGram, PayPal
Поставка способности: 100000pair/Month
Вход: |
1 x 12G-SDI на BNC |
Выход: |
1 x 12G-SDI петля-вне на BNC, 1 стекловолокно x LC |
Ряд разрешения: |
3840* 2160@60Hz |
Спецификация кабеля выхода: |
≤ 70m@12G SDI Belden 1694A |
Оптически ширина полосы частот передачи: |
270MHz~12GHz |
Сила: |
5-15 VDC |
Вход: |
1 x 12G-SDI на BNC |
Выход: |
1 x 12G-SDI петля-вне на BNC, 1 стекловолокно x LC |
Ряд разрешения: |
3840* 2160@60Hz |
Спецификация кабеля выхода: |
≤ 70m@12G SDI Belden 1694A |
Оптически ширина полосы частот передачи: |
270MHz~12GHz |
Сила: |
5-15 VDC |

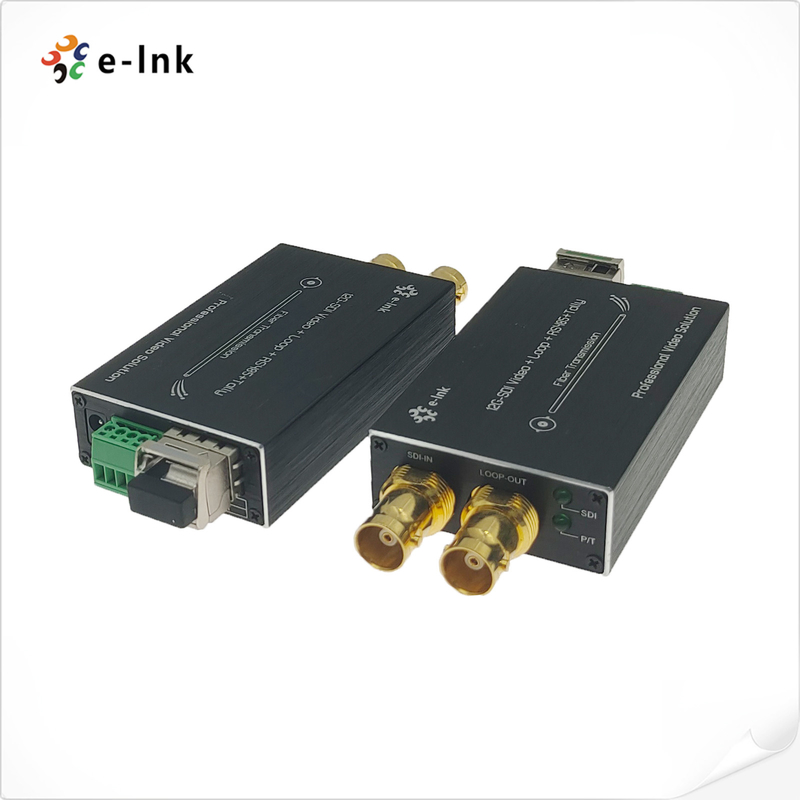

Конвертер Mini 12G-SDI в оптоволокно с Tallyа такжеРС485
Конвертер 12G-SDI в оптоволокно Преимущества:
Каждый канал SDI включает 8-канальный встроенный звук.
Автоматическая коррекция кабеля для обеспечения целостности сигнала
Поддерживает ST-2082-1(12G), ST-2081-1(6G), ST-424(3G), ST-292(HD) и ST-259(SD)
Прямая совместимость с системами камер 12G/6G/3G-SDI.
Возможность дальней передачи не менее 10 км (6,2 мили), до 80 км
Поддерживает Tally и Backward RS485 Поддерживает горячую замену и горячее подключение
Конвертер 12G-SDI в оптоволокно Характеристики
| SDI-вход | SMPTE 424M, SMPTE 292M, SMPTE 259M, DVB-ASI, DVB-SSI и Телеком/Датаком |
| 270 Мбит/с - 1,48 Гбит/с - 3 Гбит/с | |
| Входное число: 4 | |
| Потеря отражения:> 15 дБ | |
| Равновесие: 0–150 м при 3 Гбит/с | |
| Разъем: БНК | |
| Оптика | Канал: 1 |
| Тип: одномодовый | |
| Дальность передачи: 20 км (другое расстояние опционально) | |
| Потеря отражения:> 15 дБ | |
| Дизеринг: < 0,2 UI | |
| Разъем: FC/UPC (SC, LC, ST опционально) | |
| SDI-выход | Выходной номер: 4 |
| Уровень сигнала: 800 мВ номинал. | |
| Время нарастания/спада: индикация 200 пс | |
| Перерегулирование: амплитуда <10% | |
| Потеря отражения:> 15 дБ | |
| Дизеринг: < 0,2 UI | |
| Разъем: 75 Ом BNC | |
| Данные | 1 канал RS-485 (полный/полудуплекс) и поддержка NRZ, RZI и Manchester |
| Максимум.57600 бит/с для RS485 | |
| Разъем: промышленный стандартный винтовой зажим | |
| 4Ch Tally: A, B, C, D | |
| Формат видео SDI поддерживает |
625/25ПАЛ;525/29,97 НТСК;525/23,98 НТСК;720p50;720p59,94; 1080P23,98/24/30/50/60;1080i 23/24/30/50/59,94; |
Серия LNK-M12G-1V1T1D Миниатюрный оптоволоконный преобразователь 12G-SDI поддерживает 1 канал 12G видео (со встроенным звуком), 1 канал Tally сигнал
и 1 канал назад RS485, передаваемый по оптоволоконному кабелю, и локальный мониторинг сигнала через выходной контур 12G.
Преобразователи видео по оптоволокну E-link 12G включают в себя один передатчик и один приемник для
HDTV 4K*2K(3840*2160@60Hz), 1080P, 1080I, 720P.
Информация для заказа
| Модель | Описание |
| ЛНК-М12G-1В1Т1D-20 | Конвертер мини-типа 12G-SDI в оптоволокно с Tally, обратным RS485 и петлевым выходом, SMF, оптоволоконным разъемом LC 20 км, включая передатчик и приемник, используется парами |
