Подробная информация о продукции
Место происхождения: Китай
Фирменное наименование: E-link
Сертификация: ISO9001
Номер модели: Серия LNK-3G2V2BA2D1E1T1S
Условия оплаты и доставки
Количество мин заказа: 1 блок
Цена: negotiable
Упаковывая детали: Пакет конвертера средств массовой информации волокна стандартный
Время доставки: 5-10 рабочих дней
Условия оплаты: T/T, западное соединение, MoneyGram, PayPal
Поставка способности: 10000pcs/month
Порт волокна: |
Симплексный LC |
Дальность передачи: |
20km |
Длина волны: |
1310nm/1490nm//1550nm |
Электропитание: |
DC12V 1A |
Расход энергии: |
<6w> |
Вес: |
1.1KG/pair |
Порт волокна: |
Симплексный LC |
Дальность передачи: |
20km |
Длина волны: |
1310nm/1490nm//1550nm |
Электропитание: |
DC12V 1A |
Расход энергии: |
<6w> |
Вес: |
1.1KG/pair |

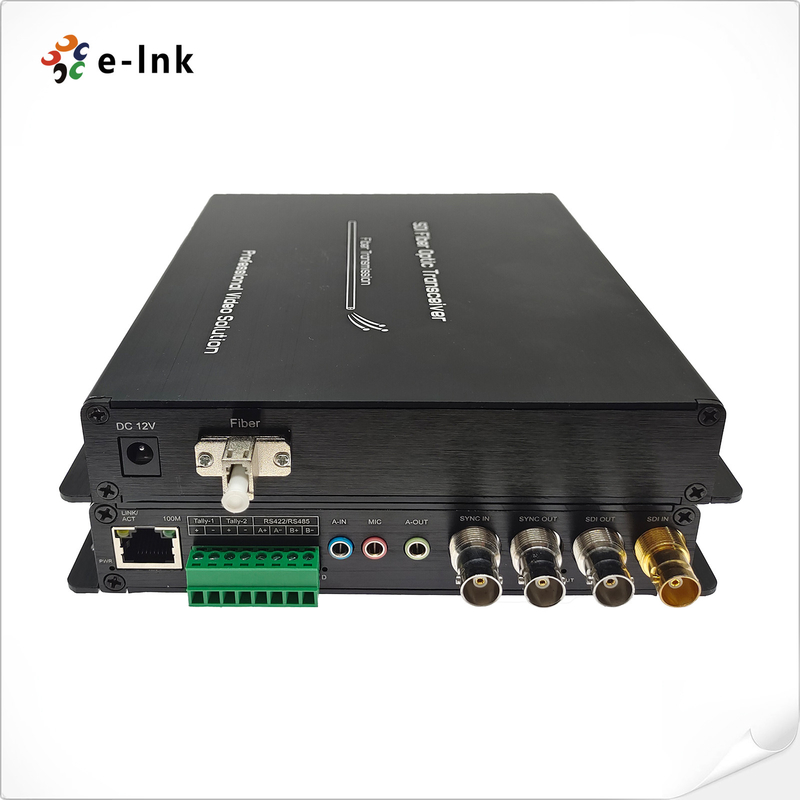

Видео- конвертер волокна 3G-SDI с аудио + RS422 + локальными сетями + биркой + на уровне Три синхронизация
Преимущества конвертера волокна SDI
1. видео 1Ch BIDI 3G-SDI + отсталый аналог 2Ch аудио + 1Ch BIDI локальные сети RS422 + 1Ch 100M + отсталая бирка 1Ch + отсталый сетноой-аналогов на уровне Три син 1Ch над одним волокном
2. Поддержите все популярные стандарты для цифрового видео- перехода как SMPTE 424M, SMPTE 292M, и SMPTE 259M, SMPTE 297M работая на 3G-SDI, HD-SDI, SD-SDI, ASI соответственно
Спецификации
| Интерфейс волокна оптически | |
| Интерфейс волокна | Симплексный LC |
| Дальность передачи | 20Km |
| Длина волны | 1310nm/1490nm//1550nm |
| Видео 3G-SDI | |
| Видео- интерфейс | BNC |
| Видео- импеданс вход-выхода | 75Ω |
| Видео- напряжение тока вход-выхода | Типичный: 1Vpp, минимальное 0.5Vpp, максимальное 1.5Vpp |
| Видео- единица передачи скорости информации | Макс 3.2Gb/s |
| Дифференциальное увеличение (10%~90% APL) | <1> |
| Видео- стандарт SDI | 270Mbps (SD-SDI), 1.485Gbps/M (HD-SDI) |
| Составлять карту SMPTE425M3Gb/s (3G-SDI) | |
| Последовательный интерфейс SMPTE424M 3Gb/s (3G-SDI) | |
| Видео- входной сигнал | 1Ch SDI В + ВЫХОД 1Ch SDI на TX |
| Выходной видеосигнал | 1Ch SDI В + ВЫХОД 1Ch SDI на RX |
| Аудио | |
| Аудио интерфейс | 3.5mm Джек |
| Аудио формат | @48KHz |
| Аудио входной сигнал | 1Ch аудио ВНУТРИ или 1Ch аудио ВЫХОД Mic + 1Ch на TX |
| Аудио выход | 1Ch аудио ВНУТРИ или 1Ch аудио ВЫХОД Mic + 1Ch на RX |
| Серийные данные RS422/485 | |
| Физический интерфейс | Терминал винта промышленного стандарта |
| Тип данных | Bi-направление RS422/RS485 |
| Поддержка частоты/тарифа |
Максимальное 115200bps для RS422 |
| BER | <10> |
| Бирка | |
| Интерфейс бирки | Терминал винта промышленного стандарта |
| Тип нагрузки СИД | Смогите управлять индикатором СИД сразу |
| Входной сигнал бирки | Tally-2+; Tally-2 - |
| Выход бирки | Tally-1+; Tally-1 - |
| Локальные сети | |
| Стандарты |
10Base-T IEEE 802,3 |
| Интерфейс | 1 x 10/100BASE-TX RJ45 |
| Работая режим | Автоматическ-переговоры по умолчанию |
| Сетноая-аналогов на уровне Три синхронизация | |
| Интерфейс синхронизации | 75Ω BNC |
| Синхронизация | Сетноой-аналогов черный взрыв/SDTV двухуровневый/HDTV на уровне три |
| Сигнал | Сетноой-аналогов на уровне три ST 274 синхронизации SMPTE, ST 276 |
| Потеря возвращения | dB 46,5 к 10 MHz |
| Входной сигнал | синхронизация 1Ch В + ВЫХОД синхронизации 1Ch на TX |
| Выход | синхронизация 1Ch В + ВЫХОД синхронизации 1Ch на RX |
| Электрический | |
| Потребляемая мощность | DC12V 1A |
| Расход энергии | <6w> |
| Механический | |
| Размеры (LxWxH) | 85 x 70 x 30mm |
| Вес | 1.1KG/pair |
| Кожух | Алюминиевый случай |
| Устанавливать варианты | Стен-держатель или рабочий стол |
| Экологический | |
| Работая температура | -20℃~+70℃ |
| Температура хранения | -40℃~+80℃ |
| Работая влажность | 0~95% |
| MTBF | часы ≥100000 |
Обзор
наполнитель волокна E-связи LNK-3G2V2BA2D1E1T1S 3G-SDI обеспечивает передачу видео 1Ch BIDI 3G-SDI, отсталого сетноого-аналогов аудио 2Ch, локальных сетей 1Ch BIDI RS422, 1Ch 100M, отсталой бирки 1Ch и отсталой сетноой-аналогов на уровне Три синхронизации 1Ch над конвертером волокна, включая 1 передатчик & 1 приемник, используемые парами над оптическими кабелями одиночного режима.
Данные по заказа
| Модель | Описание |
| LNK-3G2V2BA2D1E1T1S | видео 1Ch BIDI 3G-SDI + отсталый аналог 2Ch аудио + 1Ch BIDI локальные сети RS422 + 1Ch 100M + отсталая бирка 1Ch + отсталая сетноая-аналогов на уровне Три синхронизация 1Ch над конвертером волокна, SMF, LC, 20KM, включая 1 передатчик & 1 приемник, используемые парами |
