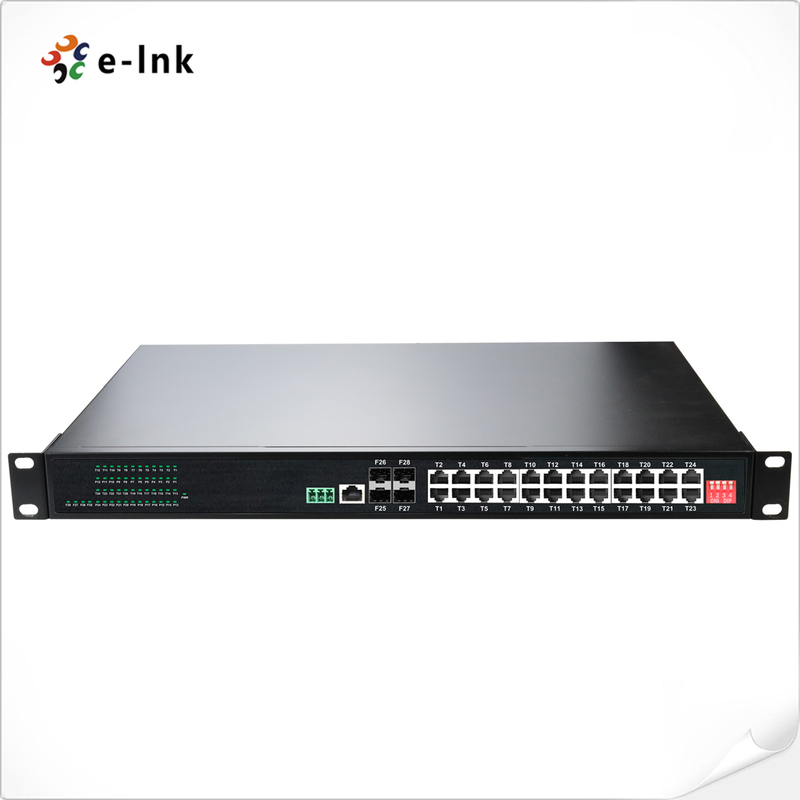

Промышленный L2+ Rackmount 24-портный 10/100/1000T + 4-портный 1000X SFP управляемый коммутатор Ethernet

Ethernet

Стандарты

IEEE802.3 10BASE-T

IEEE802.3u 100BASE-TX/FX

IEEE802.3ab 1000BASE-T

IEEE802.3z 1000BASE-X

IEEE802.3p QoS

IEEE802.1d Строящее дерево

Вперед&ФильтрСсылки Ставка:

14,880pps (10Mbps)

148,800pps (100Mbps)

1,488,000pps (1000Mbps)

Пакетная буферная память:

12М бит

Тип обработки:

Сохранение и пересылка

Пропускная способность фонового плана

110 Гбит/с

Максимальная длина пакета:

10K байтов Jumbo Frame

Размер таблицы адресов:

8K MAC-адреса

Интерфейс

Коннектор:

24 x RJ45

RS485:

1 x RS485 (необязательно)

Оптический порт:

4 x 1000База-X СФП

USB- С:

1 x USB-C (для управления)

Серийный интерфейс RS485 (необязательно)

Физический интерфейс

Промышленный стандартный терминал с тремя винтами

Тип данных

1Ch RS485 Двухнаправленный

Сигналы RS-485

Данные+, Данные-, GND

Дистанция серийных портовых линий (медь)

1000 метров

Ставка Baud

0 ~ 800 кбит / с

ОкружениеНТЛ

Рабочая температура:

-40°C до 80°C (-40°F до 176°F)

Температура хранения:

-40°C до 85°C (-40°F до 185°F)

Относительная влажность:

Неконденсирующее от 5% до 95%

MTBF

> 200 000 часов

Электрические и механические

Сила ввода:

12 ~ 48VDC, Избыточная мощность (6-принтового терминального блока)

Потребление энергии:

Максимально 15 Вт.

Защита:

Перегрузка питания:

Автоматическое перезагрузка

Обратная полярность:

В настоящее время

ДИP переключатель

4-значный переключатель DIPФункцияОтношение

DIP

Функция

Настройки

SW 1

VLAN

Включено

ОФФ - инвалид

SW 2

Управление кольцами

Включено

ОФФ - инвалид

SW 3

Сохраняется

ОН - Запрещено

ОФФ - Запрещено

SW 4

Сохраняется

ОН - Запрещено

ОФФ - Запрещено

Светодиодные индикаторы

ПВР:

Статус питания

Ethernet (на порт):

Связь/Деятельность

Волокна:

Ггигабитный порт SFP: F25~F28

Размеры (L x W x H):

440 мм х 300 мм х 45 мм

Вес:

3.5 кг

Оружейный корпус:

Алюминий Дело

Варианты монтажа:

Ракамонт

Особенности программного обеспечения

Протоколы увольнения

Поддержка STP/RSTP/MSTP/ERPSv2, агрегация ссылок

Поддержка мультитрансляции

Поддержка IGMP Snooping V1/V2/V3,поддерживать GMRP, GVMP,802.1Q

VLAN

Поддержка IEEE 802.1Q 4K VLAN,поддержка QINQ, двойной VLAN,

Управление временем

СНТП

QOS

Перенаправление на основе потоков

Ограничение ставки на основе потока
Фильтрация пакетов на основе потока
8*Выходные очереди каждого порта 802.1p/DSCP приоритетное отображение
Diff-Serv QoS, Знак приоритета/Примечание
Алгоритм планирования очереди (SP, WRR, SP+WRR)

ACL

Выдача ACL в порту

ACL на основе порта и VLAN
Фильтрация пакетов L2 на L4, совпадающая с первыми 80 байтами сообщения.
Предоставление ACL на основе MAC, адреса MAC назначения, IP-источника, IP-направления, типа протокола IP, порта TCP/UDP, диапазона портов TCP/UDP и VLAN и т.д.

Диагностическое обслуживание

Поддержка зеркальных портов, Syslog, Ping

Функция управления

Поддержка CLI, WEB, SNMPv1/v2/v3, Telnet сервер для управления, EEE, LLDP, DHCP Server/Client ((IPv4/IPv6), Cloud/MQTT

Управление сигнализацией

Поддержка выхода сигнализации одностороннего ретранслятора, RMON, TRAP

Охрана

Защита от штормов, HTTPS/SSLv3, AAA и RADIUS, SSH2.0

Поддержка DHCP Snooping, вариант 82,802.1X безопасный доступ,
Поддержка иерархического управления пользователями, списка контроля доступа ACL,
Поддержка DDOS,фильтрация/связывание MAC на основе портов, черные дыры MAC, защита IP-источника, изоляция портов, ограничение скорости сообщения ARP

Усовершенствованный уровень 2+

Управление IPv4/IPv6

Статический маршрут

Разрешения по правилам

ISO9001, CE, RoHS, FCC

EN55022:2010+AC: 2011, класс А

EN 61000-3-2: 2006+A1: 2009+A2: 2009

EN 61000-3-3: 2013

EN55024:2010

IEC 61000-4-2: 2008 (ESD)

IEC 61000-4-3: 2010 (RS)

IEC 61000-4-4: 2012 (EFT)

IEC 61000-4-5: 2014 (всплеск)

IEC 61000-4-6: 2013 (CS)

IEC 61000-4-8: 2009 (PFMF)
