Подробная информация о продукции
Место происхождения: Китай
Фирменное наименование: E-link
Сертификация: ISO9001 / CE / RoHS / FCC
Номер модели: Серия LNK-MHD
Условия оплаты и доставки
Количество мин заказа: 1Pair
Цена: Negotiate
Упаковывая детали: Стандартная упаковка из картонной коробки
Время доставки: 1-3 рабочих дня
Условия оплаты: L/C, T/T, Western Union, MoneyGram, PayPal
Поставка способности: 1000000 штук/месяц
Интерфейс волокна: |
Симплексный LC |
Видео- интерфейс: |
BNC |
Сила: |
Интерфейс 5В постоянного тока типа C |
Корпус: |
Алюминиевый корпус |
Операционная температура: |
-20℃~+70℃ |
Размеры (Wxdxh): |
79 X 27 X 18 мм |
Интерфейс волокна: |
Симплексный LC |
Видео- интерфейс: |
BNC |
Сила: |
Интерфейс 5В постоянного тока типа C |
Корпус: |
Алюминиевый корпус |
Операционная температура: |
-20℃~+70℃ |
Размеры (Wxdxh): |
79 X 27 X 18 мм |

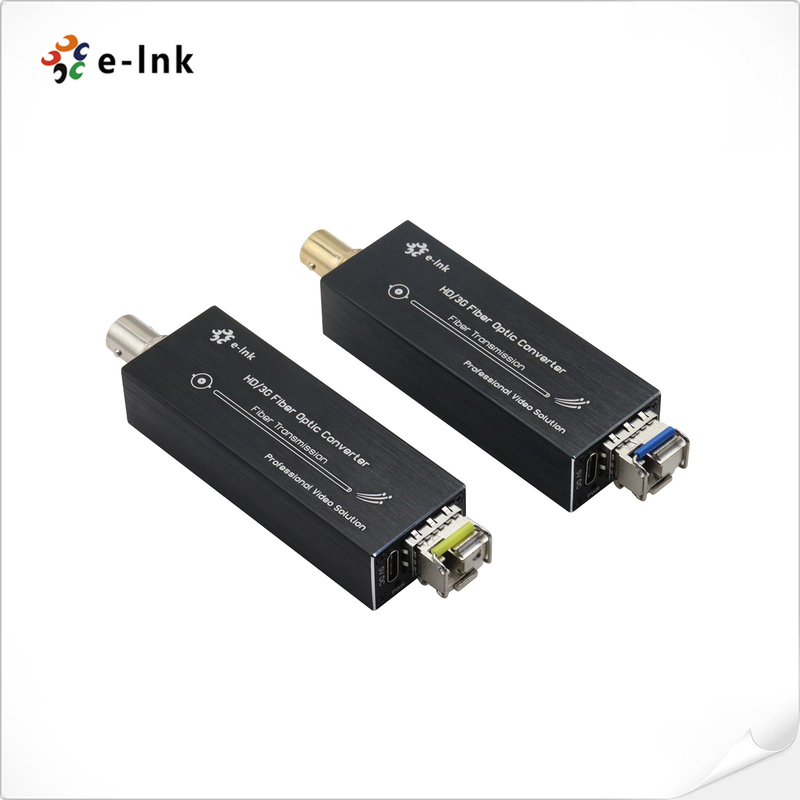

Мини HD-SDI по волоконному расширителю Дальняя передача до 80 км
Расширитель волокон SDIПреимущества:
Каждый канал включает 8-канальный аудио встроенный;
Автоматическое выравнивание кабелей, используемое для всех скоростей ниже 3,2 Гбит/с (Belden 1694A);
Автоматическое переключение 270 Мбит/с - 1,48 Гбит/с - 3 Гбит/с
Прямая совместимость с системами HD-SDI
¢ Длинная передача до 80 км
️ горячая замена и горячая розетка;
- обрабатывать все патологические модели, полностью цифровую передачу на уровне некомпрессионного вещания;
∆ Указание состояния светодиода для мониторинга условий работы;
∆ сверхоптический динамический диапазон и свободный от регулировки;
¥ длины волн CWDM 1470~1610nm необязательны;
Ультраширокий диапазон температур на промышленном уровне (-20°C~+70°C), адаптируемый к различным условиям
Обзор
LNK-MHD Series Mini HD-SDI Fiber Extender поддерживает 1-канальное HD-SDI видео (аудио встроено)
E-link HD-SDI Video over Fiber Converters включает в себя один
С компактными размерами он может легко интегрироваться в другие устройства.
Он широко используется в области наблюдения и радиовещания.
Технические индексы
| Интерфейс оптического волокна | |
| Интерфейс волокна | Симплекс LC |
| Расстояние передачи | 550 м-20 км |
| Длина волны | 1310nm/1550nm |
| Видео | |
| Видеоинтерфейс | BNC |
| Импеданс ввода/вывода видео | 75Ω |
| Входное/выходное напряжение видео | Типичный:1Vpp, Min 0.5Vpp, Max 1.5Vpp |
| Скорость передачи видеобит | Максимальная скорость 1,48 Гбит/с |
| Дифференциальная прибыль (10%~90% APL) | < 1% |
| Поддержка формата SDI | 625/25 PAL |
| 525/29.97 NTSC, 525/23.98 NTSC | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| Стандарт видео SDI | 270 Мбит/с (SD-SDI) |
| 1.485 Гбит/с (HD-SDI) | |
| Электрические | |
| Адаптер питания | 5 В постоянного тока, интерфейс типа C |
| Потребление энергии | 3W |
| Светодиодный индикатор | |
| SDI | Видео SDI |
| П/Т | Силовое питание |
| Механические | |
| Размеры (LxWxH) | 79 x 27 x 18 мм |
| Вес | 00,5 кг/пару |
| Корпус | Алюминиевый корпус |
| Варианты монтажа | Рабочий стол |
| Экологические | |
| Рабочая температура | -20°C+70°C |
| Температура хранения | -40°C+80°C |
| Рабочая влажность | 5% - 90% неконденсирующие |
| Влажность хранилища | 5% ~ 90% неконденсирующие |
| MTBF | ≥100000 часов |
.Информация о заказе
| Модель | Описание |
| LNK-MHD-MM | Мини HD-SDI на волоконный конвертер, MMF, LC Fiber Connector 500 метров, включая передатчик и приемник, используемые парами |
| LNK-MHD-20 | Мини HD-SDI на волоконный конвертер, SMF, LC Fiber Connector 20KM, включая передатчик и приемник, используемые парами |
