Подробная информация о продукции
Место происхождения: Китай
Фирменное наименование: E-link
Сертификация: ISO9001 / CE / RoHS / FCC
Номер модели: Серия LNK-M12G-1V1T1D
Условия оплаты и доставки
Количество мин заказа: 1Pair
Цена: Negotiate
Упаковывая детали: Стандартная упаковка из картонной коробки
Время доставки: 1-3 рабочих дня
Условия оплаты: L/C, T/T, Western Union, MoneyGram, PayPal
Поставка способности: 1000000 штук/месяц
Ввод: |
1 x 12G-SDI на BNC |
Выпуск: |
1 x LC оптическое волокно/ 1 x 12G-SDI-замыкание на BNC |
Сила: |
5-15 VDC |
Корпус: |
Алюминиевый корпус |
Операционная температура: |
-40℃~85℃ |
Размеры (Wxdxh): |
80 x 40 x 20 (mm) |
Ввод: |
1 x 12G-SDI на BNC |
Выпуск: |
1 x LC оптическое волокно/ 1 x 12G-SDI-замыкание на BNC |
Сила: |
5-15 VDC |
Корпус: |
Алюминиевый корпус |
Операционная температура: |
-40℃~85℃ |
Размеры (Wxdxh): |
80 x 40 x 20 (mm) |
Мини 12G-SDI на волоконный конвертер с Tally и RS485
Поддерживает горячую замену и горячую подключение
Расширитель волокон SDIПреимущества:
Каждый SDI канал включает 8-канальный аудио встроенный
Автоматическое выравнивание кабеля для обеспечения целостности сигнала
Поддерживает ST-2082-1 ((12G), ST-2081-1 ((6G), ST-424 ((3G), ST-292 ((HD) и ST-259 ((SD)
Интегрированные реклокерные блокировки SMPTE скорости 11,88 Гбит/с, 5,94 Гбит/с, 2,97 Гбит/с,
1.485 Гбит/с или разделить на 1,001 Субраты и 270 Мбит/с
Прямая совместимость с системами камер 12G/6G/3G-SDI
¢ Длинная передача не менее 10 км (6,2 миль), до 80 км
Поддерживает Tally и Backward RS485
Поддерживает горячую замену и горячую подключение
► Full digital non-compression broadcast level transmission;
∆ сверхоптический динамический диапазон и свободный от регулировки;
✓ технология WDM/CWDM/DWDM с оптическим волокном;
Поддерживает 4K*2K ((3840*2160@60Hz), 1080P,1080I,720P.
Обзор

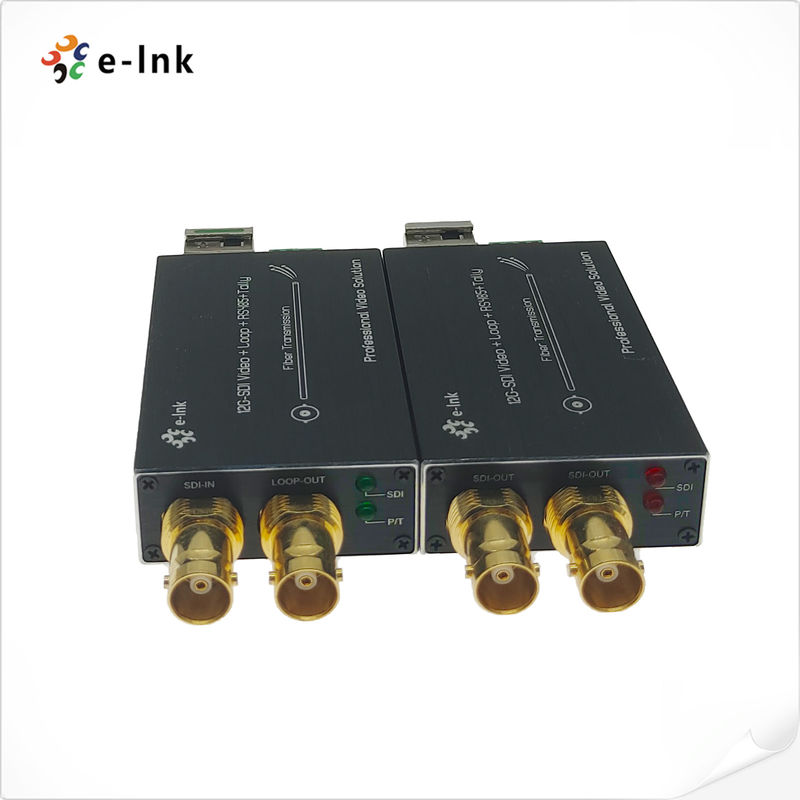

LNK-M12G-1V1T1D серия Мини-тип 12G-SDI Fiber Converter поддерживает 1Ch 12G видео
(с встроенным звуком), 1Ch Tally сигнал и 1Ch Backward RS485, передаваемый по оптическому кабелю, и
E-link 12G Video over Fiber Converters включает в себя один
передатчик и один приемник для HDTV 4K*2K ((3840*2160@60Hz), 1080P,1080I, 720P.
Технические индексы
| Форматы | Поддерживает ST-2082-1 ((12G), ST-2081-1 ((6G), ST-424 ((3G), ST-292 ((HD) и ST-259 ((SD) |
| Совместимо | Совместима с DVB-ASI и AES10 (MADI) |
| Ввод | 1 x 12G-SDI на BNC |
| Выпуск | 1 x оптического волокна LC |
| 1 x 12G-SDI отключение на BNC | |
| Поддерживаемое разрешение | HDTV 4K*2K, 1080P, 1080I, 720P |
| Диапазон разрешения | 3840*2160@60Hz |
| Спецификация входного кабеля | ≤ 70m@12G SDI Belden 1694A |
| Спецификация выходного кабеля | ≤ 70m@12G SDI Belden 1694A |
| Тип данных | Задним числом |
| Тип данных | Задним ходом RS485 |
| Пропускная способность оптической передачи | 270 МГц12 ГГц |
| Сила | 5-15 VDC |
| Потребление энергии | 2 Вт (максимум) |
| Размеры (LxWxH) | 80 x 40 x 20 (мм) |
| Температура хранения | -40°C ≈80°C |
| Операционная температура | -40°С ≈ 85°С |
Информация о заказе
| Модель | Описание |
| LNK-M12G-1В1Т1D-20 | Мини-тип 12G-SDI на волоконный конвертер с Tally, Reverse RS485 и loop-out, SMF, LC Fiber Connector 20KM, включая передатчик и приемник, используемый парами |
