Подробная информация о продукции
Место происхождения: Китай
Фирменное наименование: E-link
Сертификация: ISO9001 / CE / RoHS / FCC
Номер модели: Серия LNK-12GSDI-1V2R1GE
Условия оплаты и доставки
Количество мин заказа: 1Pair
Цена: Negotiate
Упаковывая детали: Стандартная упаковка из картонной коробки
Время доставки: 1-3 рабочих дня
Условия оплаты: L/C, T/T, Western Union, MoneyGram, PayPal
Поставка способности: 1000000 штук/месяц
Ввод: |
1 x 12G-SDI на BNC |
Выпуск: |
2 x FC оптического волокна/ 1 x 12G-SDI-замыкания на BNC |
Ethernet: |
10/100/1000Mbps |
Корпус: |
Алюминиевый корпус |
Операционная температура: |
-10℃~70℃ |
Размеры (Wxdxh): |
117 x 80 x 24 (мм)) |
Ввод: |
1 x 12G-SDI на BNC |
Выпуск: |
2 x FC оптического волокна/ 1 x 12G-SDI-замыкания на BNC |
Ethernet: |
10/100/1000Mbps |
Корпус: |
Алюминиевый корпус |
Операционная температура: |
-10℃~70℃ |
Размеры (Wxdxh): |
117 x 80 x 24 (мм)) |

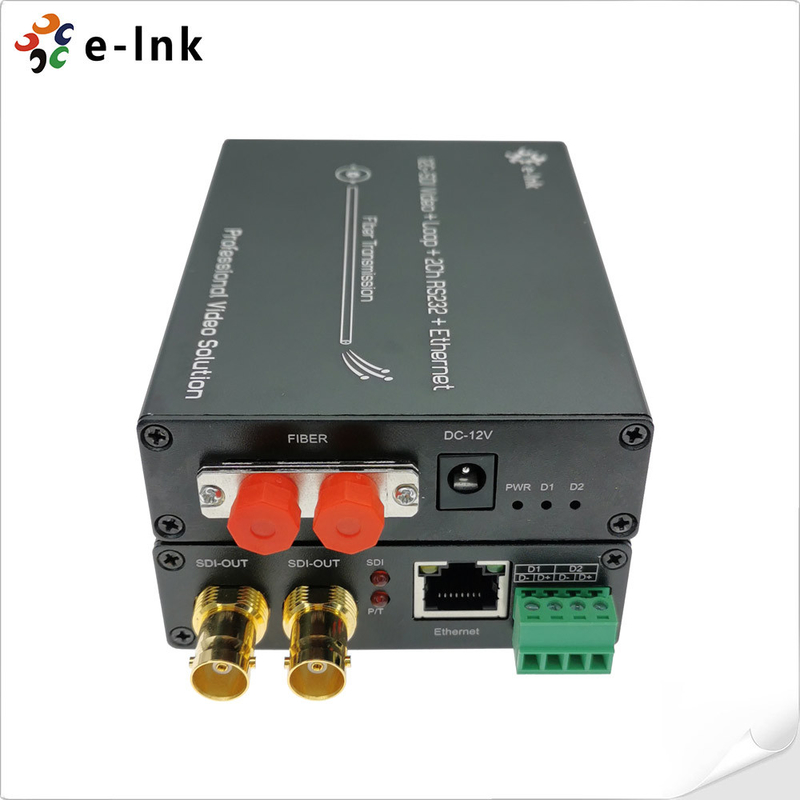

12G-SDI-конвертер для волоконного излучения с гигабитным Ethernet и 2Ch Backward RS485
Расширитель волокон SDIПреимущества:
Каждый SDI канал включает 8-канальный аудио встроенный
Автоматическое выравнивание кабеля для обеспечения целостности сигнала
Поддерживает ST-2082-1 ((12G), ST-2081-1 ((6G), ST-424 ((3G), ST-292 ((HD) и ST-259 ((SD)
Интегрированные реклокерные блокировки для SMPTE скорости 11,88 Гбит/с, 5,94 Гбит/с, 2,97 Гбит/с, 1,485 Гбит/с
или разделить на 1,001 субрат и 270 Мбит/с
Прямая совместимость с системами камер 12G/6G/3G-SDI
¢ Длинная передача до 80 км
Поддержка 2Ch назад RS485
Поддерживает Ethernet 1Ch 10/100/1000M
► Full digital non-compression broadcast level transmission;
√ Динамический диапазон сверхоптической оптики и свободный от регулировки;
¢ технология WDM/CWDM/DWDM с оптическими волокнами;
Поддерживает 4K*2K ((3840*2160@60Hz), 1080P,1080I,720P.
Обзор
LNK-12GSDI-1V2R1GE Серия 12G-SDI Fiber Converter поддерживает 1Ch 12G Видео (аудио встроено)
&1Ch Гигабит Эфэрнет&2Ch Обратный RS485 передается через волоконно-оптический кабель, и отслеживает
E-link 12G Video over Fiber Converters включает один передатчик
и один приемник для HDTV 4K*2K ((3840*2160@60Hz), 1080P,1080I, 720P.
Технические индексы
| Форматы | Поддерживает ST-2082-1 ((12G), ST-2081-1 ((6G), ST-424 ((3G), ST-292 ((HD) и ST-259 ((SD) |
| Совместимо | Совместим с DVB-ASI и AES10 (MADI) |
| Ввод | 1 x 12G-SDI на BNC |
| Выпуск | 2 x FC оптического волокна |
| 1 x 12G-SDI отключение на BNC | |
| Поддерживаемое разрешение | HDTV 4K*2K, 1080P, 1080I, 720P |
| Диапазон разрешения | 3840*2160@60Hz |
| Спецификация входного кабеля | ≤ 70m@12G SDI Belden 1694A |
| Спецификация выходного кабеля | ≤ 60m@12G SDI Belden 1694A |
| Ethernet | 10/100/1000Mbps |
| Тип данных | 2Ch Задним ходом RS485 |
| Пропускная способность оптической передачи | 270 МГц12 ГГц |
| Сила | 12 VDC |
| Потребление энергии | 6 Вт (максимум) |
| Размеры (LxWxH) | 117 x 80 x 24 (мм) |
| Операционная температура | -10°C ≈ 70°C |
| Температура хранения | -40°С ≈ 85°С |
Панель
