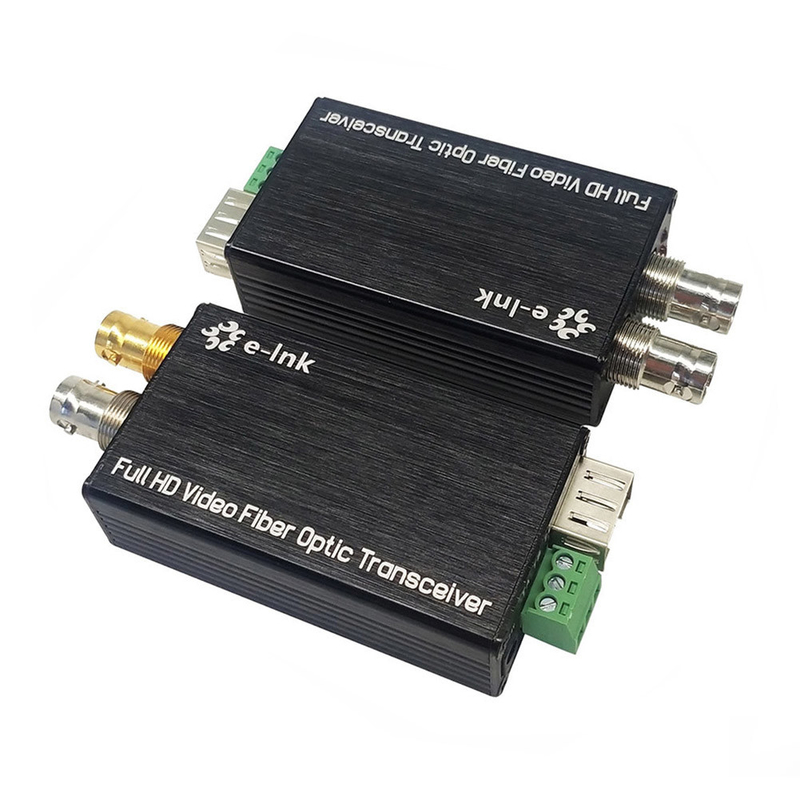

SDI оптический волоконный мини-конвертер с возможностью передачи до 80 км

SDI оптический волоконный мини-конвертер с возможностью передачи до 80 км

Конвертер волоконного каналаПреимущества:

Каждый канал включает 8-канальный аудио встроенный;

Автоматическое выравнивание кабелей, используемое для всех скоростей ниже 3,2 Гбит/с (Belden 1694A);

Автоматическое переключение 270 Мбит/с - 1,48 Гбит/с - 3 Гбит/с

Прямая совместимость с системами HD-SDI

¢ Длинная передача до 80 км

️ горячая замена и горячая розетка;

- обрабатывать все патологические модели, полностью цифровую передачу на уровне некомпрессионного вещания;

∆ Указание состояния светодиода для мониторинга условий работы;

√ Динамический диапазон сверхоптической оптики и свободный от регулировки;

¥ длины волн CWDM 1470~1610nm необязательны;

ультраширокий диапазон температур промышленного уровня (-20°C~+70°C), адаптируемый к различным условиям;

Обзор

Линейка LNK-M3G-1V Mini-type 3G/HD-SDI Fiber Converter поддерживает одноканальный 3G/HD-SDI Video (аудио)

встроенный) & Tally или обратный сигнал RS485, передаваемый через волоконно-оптический кабель, и отслеживать сигнал

E-link 3G/HD-SDI Video over Fiber Converters включает в себя один

передатчик и один приемник для сигнала 1080P 3G/HD-SDI.

Запись фильмов с животными

️ прямые трансляции событий по волоконному кабелю

Высокопроизводительные (безошибочные) системы наблюдения в армии или безопасности;

Большая система видеостены

Интеллектуальная система мониторинга движения

Системы безопасности

Промышленный мониторинг (электрическая, химическая, сталелитейная, нефтяная, железнодорожная и др.)

Военное наблюдение (склад, пограничники, охранники и т.д.)

Стадион (для прямого HD видео, аудио передачи)

Размеры

Потребность в энергии

• Прямой ток 5 ~ 12 В / 1 А
• Приток энергии менее 100 мВ
• Выбранный блок питания должен соответствовать окружающей среде.

Интерфейс и светодиодный обзор

Инструкция по установке

1.Перед установкой

Проверьте продукт при получении на наличие видимых повреждений, которые могли быть вызваны во время перевозки.

(1)Содержание упаковки:

Передатчик волоконного SDI x 1

Приемник SDI-волокна x 1

Адаптер питания x 2

Руководство пользователя x 1

(2) Пожалуйста, внимательно ознакомьтесь с руководством пользователя перед установкой продукта.

(3) Пожалуйста, внимательно прочитайте инструкцию по безопасности.

(4) Не открывайте устройство;

(5) Обратите внимание на наклейку на устройствах, T - передатчик, R - приемник.

2.Процедура установки

(1) Подключите оптический передатчик и камеру или другое устройство вывода.

Затем включите силовое устройство.

(2) подключить оптический приемник и монитор. и подключить к волокну. затем устройство питания на.

3.TALLY или Reverse RS485Подключение:

Передатчик TALLY или RS485 Выходное соединение сигнала: (может напрямую управлять индикатором светодиода)

Приемник TALLY или RS485 Сигнальный входный соединение: (тип нагрузки LED подходит для OC привода LED - драйвера)

Инструкция по ответственности

• Заказчик несет ответственность за убытки, если возвращение/замена будет повреждена во время транспортировки.
• Пожалуйста, свяжитесь с нами напрямую, если устройства повреждены во время транспортировки с нашей стороны.
• Мы не несем ответственности за ущерб, если устройства повреждены при собственном питании.
• Пожалуйста, используйте питание строго в соответствии с руководством пользователя.
• Руководство пользователя не может быть напечатано лично или распространено через Интернет без нашего разрешения.
• Мы не несем ответственности за любое изменение руководства или добавление некоторых функций к нашему продукту.
• Это может привести к повреждению других внешних устройств.
• Мы будем ремонтировать / заменять неисправные устройства, которые все еще находятся под гарантией.
• Пожалуйста, перерабатывайте упаковку устройства, там у нас только одна Земля.

Технические индексы

Пакет включает

Пакет включает

¢ СДИ-передатчик x 1

СДИ-приемник x 1

Модуль SFP x 2

Руководство пользователя

Пожалуйста, убедитесь, что все товары включены в коробку. Если что-то отсутствует, пожалуйста, свяжитесь с продавцом.
