Конвертер 3G-SDI
, 4-канальный SDI-волоконный конвертер

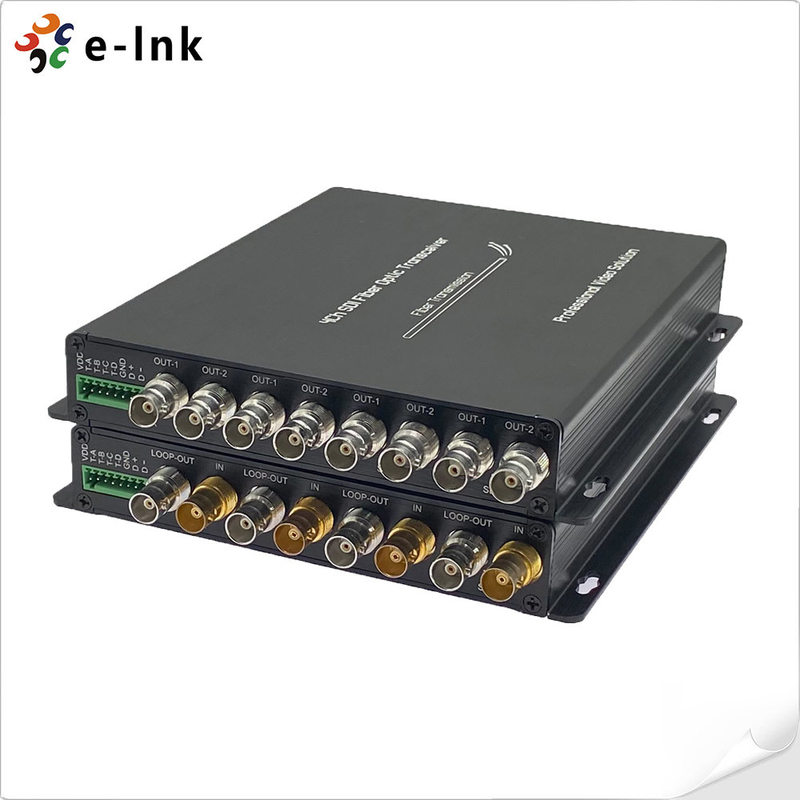

4-канальный конвертер 3G-SDI в оптоволокно с RS485, Tally и петлевым выходом
4-канальный выходной цикл 3G-SDI with RS485 & Счет
4-канальный 3G-SDIПреобразователь волоконПреимущества
4 каналов 3G/HD-SDI передачи видео по оптическому волокну
Автоматическое выравнивание кабеля для обеспечения целостности сигнала
Автоматическое переключение 270 Мбит/с - 1,48 Гбит/с - 3 Гбит/с
Прямая совместимость с системами камер 3G/HD-SDI и поддержка выхода 4Ch Loop
Длинная передача до 20 км (12,5 миль) (другое расстояние необязательно)
Поддерживает 4Ch Tally
► Full digital non-compression broadcast level transmission;
Поддержка 1Ch обратного RS485 и 4Ch Tally;
️ диапазон рабочей температуры (-10°C~+55°C)
4-канальный 3G-SDIОбзор преобразователя волокон
Серия LNK-3GSDI-4V1DT поддерживает 4-канальный HD/3G-SDI стандартный видеосигнал высокой четкости и
Сигнал RS485 и Tally передается по одноволоконному оптическому кабелю
Преобразователи включают один передатчик и один приемник для 1080P 3G-SDI сигнала.
Преобразователи могут передавать 4-Ch 3G-SDI видеосигнал через одно оптическое волокно, и он поддерживает петлю
Качество видео является не сжатым уровнем вещания.
широко используется в области радиовещания.
4-канальный 3G-SDIПрименение волоконного преобразователя
4-канальный 3G-SDIТехнические индексы преобразователей волокон
| Ввод SDI |
SMPTE 424M, SMPTE 292M, SMPTE 259M, DVB-ASI, DVB-SSI и Телеком/Datacom |
| 270 Мбит/с - 1,48 Гбит/с 3 Гбит/с |
| Номер ввода: 4 |
| Потеря отражения: >15DB |
| Равновесие: 0-150 м @ 3 Гбит/с |
| Коннектор: BNC |
| Оптики |
Канал: 1 |
| Тип: однорежимный |
| Расстояние передачи: 20 км (другое расстояние необязательно) |
| Потеря отражения: > 15 дБ |
| Дитерация: < 0,2 IU |
| Коннектор: FC/UPC (SC, LC, ST необязательно) |
| Выход SDI |
Номер выхода:4 |
| Уровень сигнала: 800 мВ номинально |
| Время подъема/падения: показание 200ps |
| Превышение амплитуды: < 10% |
| Потеря отражения: > 15 дБ |
| Дитерация: < 0,2 IU |
| Коннектор: 75Ω BNC |
| Данные |
1Ch RS-485 (полный/полудуплекс) и поддержка NRZ, RZI и Manchester |
| Максимальная скорость 57600 bps для RS485 |
| Коннектор: промышленный стандартный винтовой терминал |
| 4Ч: А, В, С, Д |
| Силовая и экологическая индикация |
Рабочая температура: -10°C+55°C |
| Вводная мощность: 1A@12VDC |
| EMI/RFI: соответствует стандарту FCC Часть 15 Класс A, EMC ЕС |
| Среднее время без проблем: >100000 часов |
| Поддержка видеоформата SDI |
625/25PAL; 525/29.97NTSC; 525/23.98NTSC; 720p50; 720p59.94;
1080p23.98/24/30/50/60; 1080i 23/24/30/50/59.94;
|
4-канальный 3G-SDIПреобразователь волоконИнформация о заказе
| LNK-HDSDI-4V1D4T |
4-Ch HD-SDI видео с выходом Loop + 1Ch назад RS485 + 4Ch Tally, SM 20km, FC, включая 1 передатчик и 1 приемник, используемые парами |
| LNK-3GSDI-4V1D4T |
4-Ch 3G-SDI Video с выходом Loop + обратным RS485 + 4Ch Tally, SM 20km, FC, включая 1 передатчик и 1 приемник, используемые парами |
